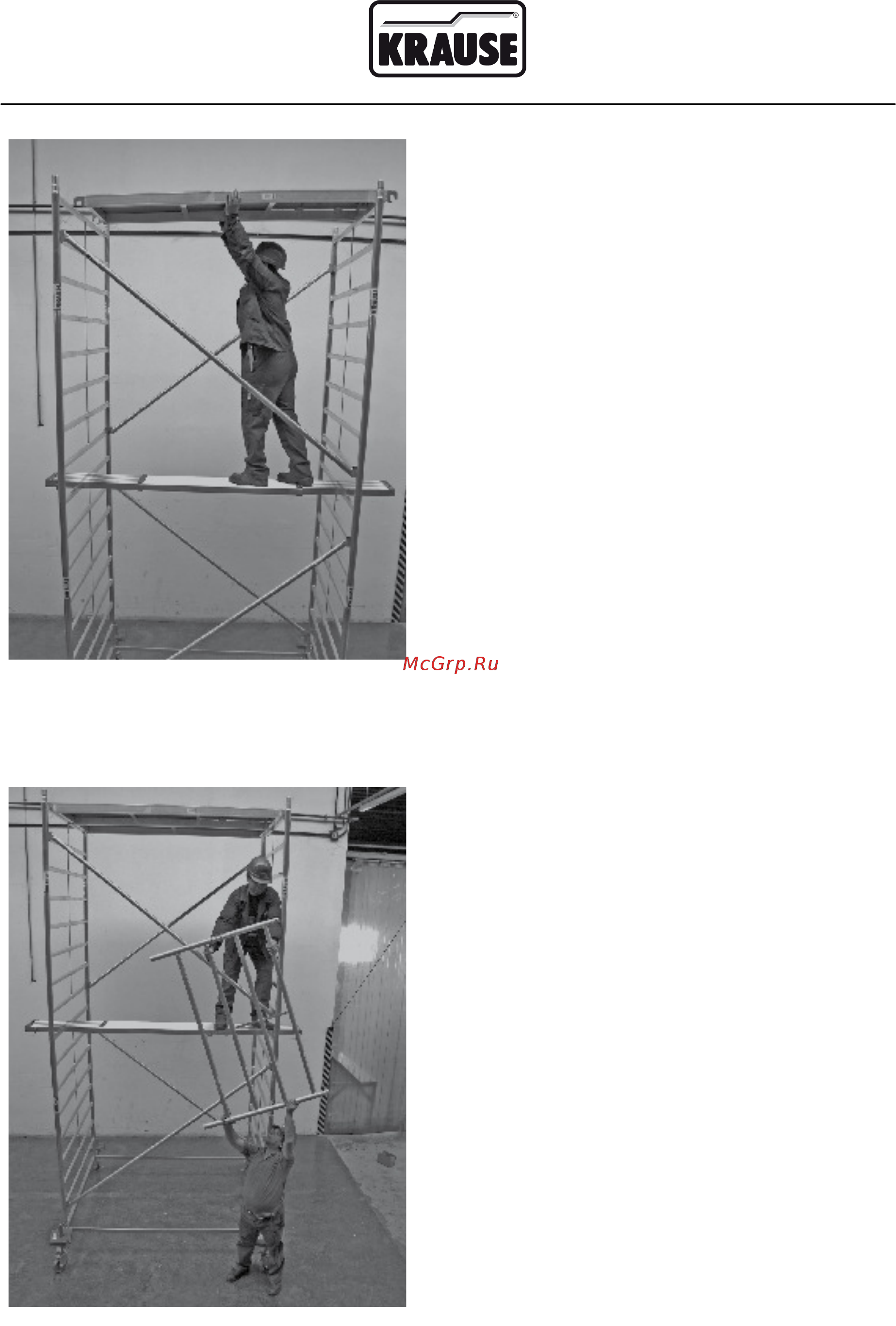

Затем навесьте помост предназначен-
ными для этого пазами на верхние пе-
рекладины вертикальной рамы.
Креп
ко затяните ранее установленные
страховочные зажимы.
Действие 9
Навесьте поданные напарником 1 м
вертикальные рамы на соединитель-
ные элементы труб 2м вертикальных
рам, как это показано на картинке.
