29

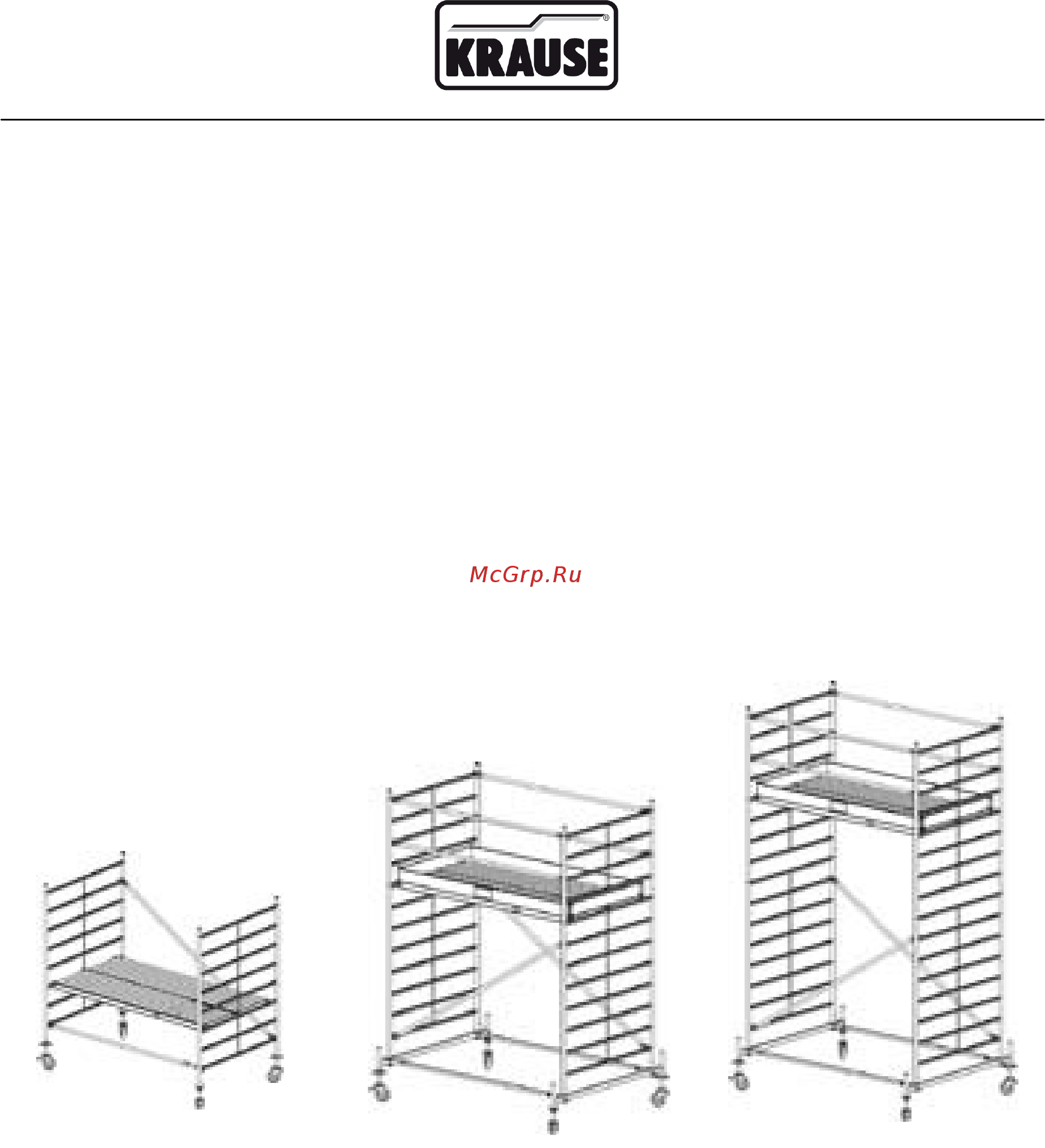

5. Модели
Внимание: на этих схематических рисунках не изображены замыкатели и бал-
ластные грузики.
артикул №: длина артикул №: длина артикул №: длина
735201 2,00 м 735218 2,00 м 735225 2,00 м
745200 2,50 м 745217 2,50 м 745224 2,50 м
рабоч. высота: 3,00 м рабоч. высота: 4,40 м рабоч. высота: 5,40 м
высота высота высота
подмостей: 2,40 м подмостей: 3,40 м подмостей: 4,40 м
высота раб. высота раб. высота раб.
площадки: 1,00 м площадки: 2,40 м площадки: 3,40 м
