1027212 ИБП 225 - 275 кВА/300 кВА, коэффициент мощности 0,8 15
Редакция E Руководство пользователя по установке
• Максимальная относительная влажность: 95%, без образования конденсата
Требования к вентиляции ИБП приведены в Табл.3-3.
Табл. 3-3: Требования к кондиционированию воздуха или вентиляции при полной
нагрузке
Необходимая для удаления охлаждающего воздуха вентиляция: прибл. 900 л/с/устройство 225-
275 кВА + 260 л/сек (ISBM).

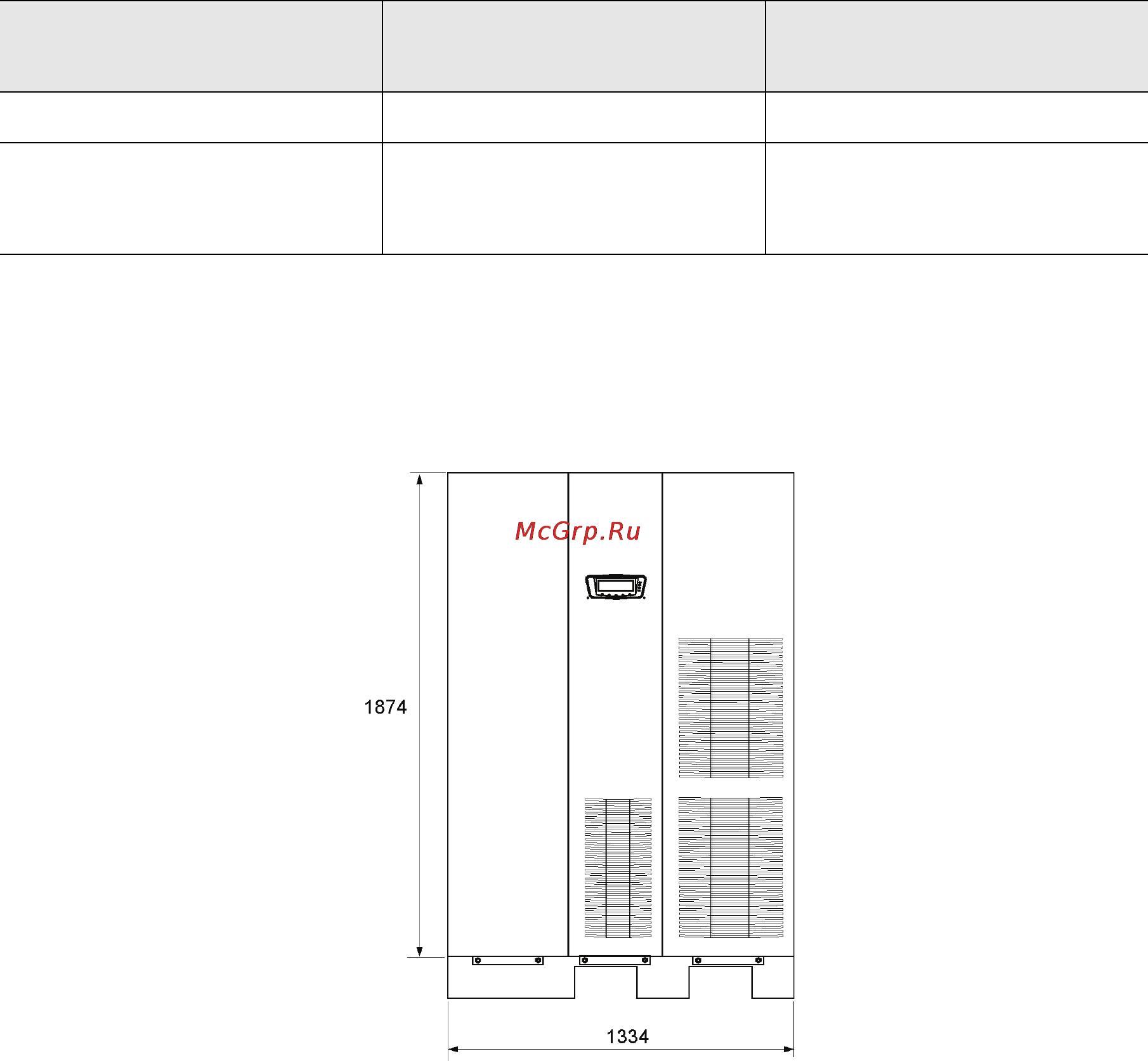

Рис. 3-1. Габариты шкафа ИБП (вид спереди)
Номинал
Входное/выходное
напряжение
Отвод тепла
БТЕ/ч x 1000
225 кВА 400/400 44.6
275 кВА
300 кВА, коэффициент
мощности 0,8
400/400 54.5
