1027212 ИБП 225 - 275 кВА/300 кВА, коэффициент мощности 0,8 31

Редакция E Руководство пользователя по установке

3. Извлеките три болта, крепящие правую сторону транспортировочной скобы к шкафу, и три

болта, крепящие скобу к поддону (см. Рис. 4-2). Снимите правую транспортировочную скобу.

При перманентной установке шкафа сохраните транспортировочную скобу и болты для

последующего применения.

4. Используя вилочный погрузчик поднимите секцию шкафа ИБП таким образом, чтобы шкаф

оказался над поддоном на

высоте приблизительно 3 мм.

5. После того как шкаф ИБП поднят с поддона, вытащите поддон из-под шкафа ИБП.

Выбросьте или утилизируйте поддон надлежащим образом.

6. Используя вилочный погрузчик переместите шкаф ИБП на окончательное место установки.

7. Аккуратно опускайте шкаф ИБП до тех пор, пока основание шкафа не коснется пола.

8. Если система

устанавливается перманентно, переходите к следующему шагу; в противном

случае переходите к шагу 11.

9. Используя имеющиеся болты снова прикрепите транспортировочные скобы, снятые в шагах

2-3, с левой и правой стороны шкафа ИБП таким образом, чтобы уголок смотрел наружу (см.

Рис.4-1 и Рис.4-2).

10. Прикрепите шкаф к полу с помощью собственного оборудования.

11. При установке

полевого UPM (FI-UPM) переходите к Разд. 4.3; в противном случае

переходите к шагу 12.

12. При установке аккумуляторной системы переходите к Разд. 4.4; в противном случае

переходите к шагу 13.

13. При установке соединительного или распределительного шкафа системы разветвленного

байпаса переходите к Разд. 4.5; в противном случае переходите к Разд. 4.6.

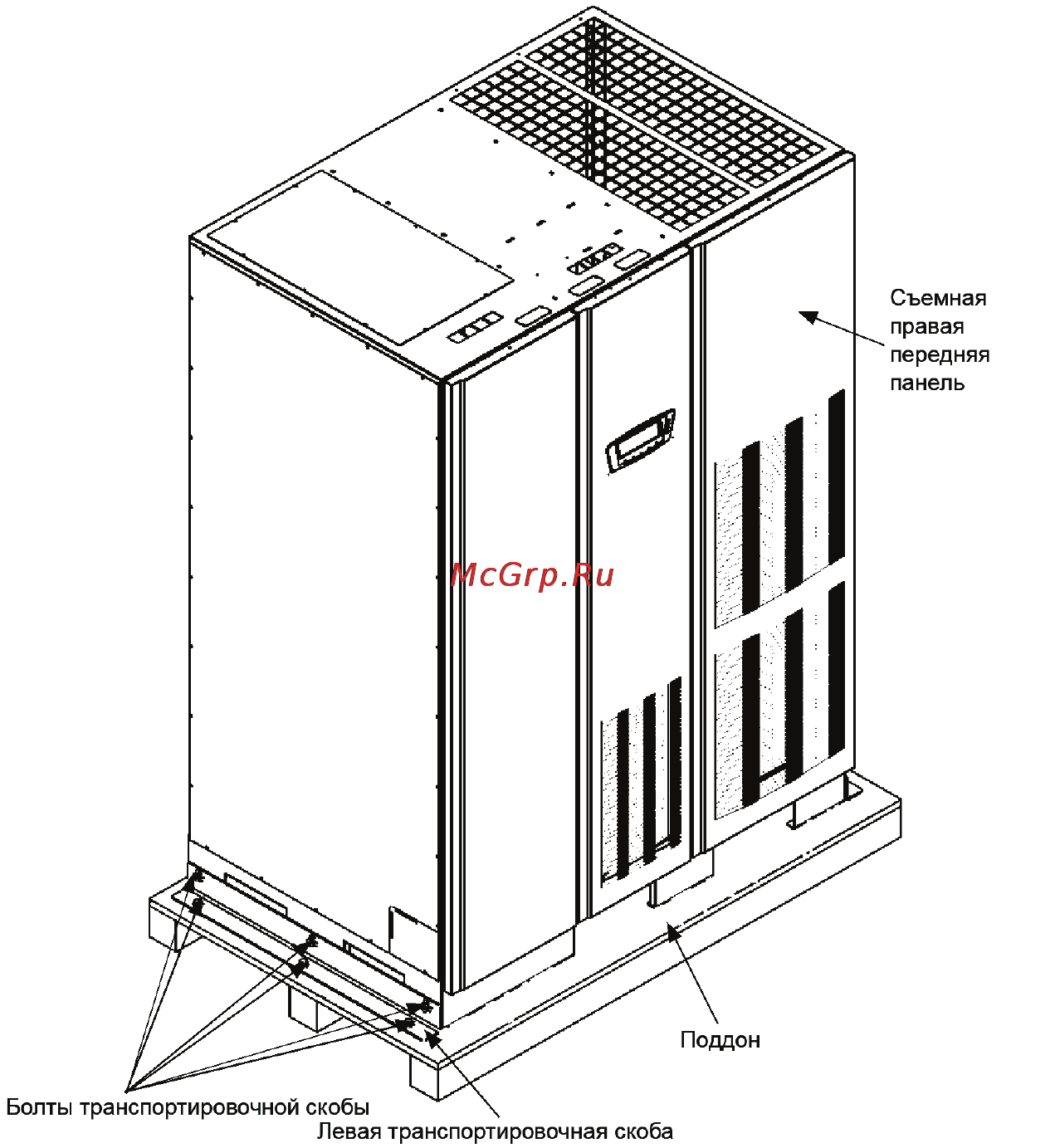

Рис. 4-1. Отсоединение левой транспортировочной скобы
