![Eaton Powerware 9395 225-275 кВА Инструкция по эксплуатации онлайн [76/157] 59854](/img/pdf.png)
Eaton Powerware 9395 225-275 кВА Инструкция по эксплуатации онлайн [76/157] 59854
![Eaton Powerware 9395 225-275 кВА Инструкция по эксплуатации онлайн [76/157] 59854](/views2/1065401/page76/bg4c.png)
68 ИБП 225 - 275 кВА/300 кВА, коэффициент мощности 0,8 1027212
Руководство пользователя по установке Редакция E

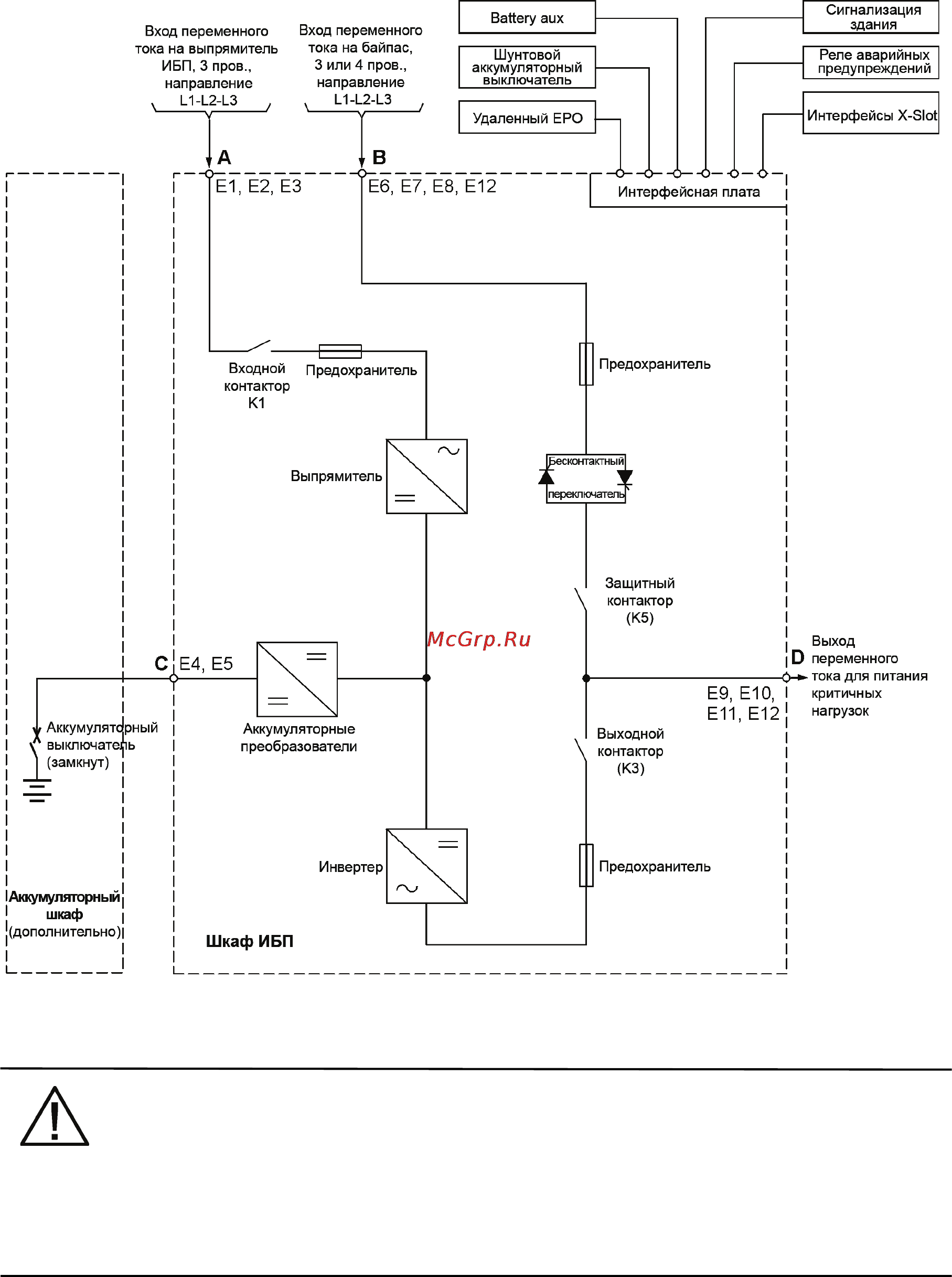

Рис. 6-6. Система ИБП Eaton 9395 225-275 кВА/300 кВА, коэффициент мощности 0,8,
двойной ввод с входным напряжением 400 В и выходным напряжением 400 В
NOTE
Если для нагрузки требуется нейтраль, следует обеспечить ее в источнике байпаса. Если
для нагрузки нейтраль не требуется, и ко входу байпаса не подключен контакт нейтрали,
требуется установить перемычку нейтраль-земля. ЗАПРЕЩАЕТСЯ устанавливать
одновременно и нейтраль источника и перемычку.
Содержание
- Ибп 225 275 ква 300 ква коэффициент мощности 0 8 i редакция e руководство пользователя по установке 3
- Ii ибп 225 275 ква 300 ква коэффициент мощности 0 8 1027212 руководство пользователя по установке редакция e 4
- Ибп 225 275 ква 300 ква коэффициент мощности 0 8 iii редакция e руководство пользователя по установке 5
- I ибп 225 275 ква 300 ква коэффициент мощности 0 8 1027212 руководство пользователя по установке редакция e 6
- Ибп 225 275 ква 300 ква коэффициент мощности 0 8 i редакция e руководство пользователя по установке 7
- Варианты установки 9
- Введение 9
- Стандартные функции ибп 9
- Панель управления 10
- Расположенная на передней дверце ибп панель управления содержит жк дисплей и кнопочные выключатели предназначенные для управления работой ибп и отображения состояния системы ибп для получения дополнительной информации см гл 17 инструкции по эксплуатации ибп 10
- Рис 1 1 шкаф ибп eaton 9395 225 275 ква 300 ква 10
- Интерфейс клиента 11
- Технология управления зарядом аккумулятора 11
- Дополнительные компоненты и оборудование 12
- Интегрированный аккумуляторный шкаф 12
- Комплект подключения к одному вводу 12
- Модуль резервирования увеличения мощности upm 12
- Модуль сервисного байпаса 12
- Программное обеспечение для управления электропитанием 12
- Система sync control 12
- Система с распределенным байпасом 12
- Встроенная избыточность 13
- Конфигурация с модулем входа выхода 13
- Режим energy saver system энергосбережение и режим повышенной готовности 13
- Базовые конфигурации системы 14
- Дополнительные карты x slot 14
- Режим variable module management system система управления модулями и режим повышенной готовности 14
- Использование данного руководства 15
- Используемые в данном руководстве условные обозначения 15
- Дополнительная информация 16
- Символы элементы управления и индикаторы 16
- Получение помощи 17
- Предупреждения по безопасности 18
- План распаковки и установки ибп 21
- Подготовка объекта 21
- Создание плана установки 21
- Рекомендации по условиям окружающей среды и установке 22
- Рис 3 2 габариты шкафа ибп вид справа 24
- Рис 3 3 габариты шкафа ибп вид сверху 24
- Рис 3 4 габариты шкафа ибп вид снизу 25
- Рис 3 5 габариты шкафа ибп вид снизу с монтажными скобами 25
- Рис 3 6 центр тяжести шкафа ибп 26
- Рис 3 7 габариты удаленного выключателя epo 26
- Подготовка силовой проводки системы ибп 27
- Используются провода от производителя ибп и ибп и аккумуляторные секции изготовлены одним и тем же поставщиком то считается приемлемым если они не соответствуют указанным минимальным размерам проводов 31
- Подготовка интерфейсной проводки системы ибп 32
- Подготовка силовой проводки для систем с распределенным байпасом 34
- Осмотр и распаковка шкафа ибп 35
- Выгрузка шкафа ибп с грузового поддона и 37
- Выгрузка шкафа ибп с грузового поддона и монтажные работы 37
- Информация для ознакомления перед установкой 37
- Установка системы ибп 37
- Монтажные работы 38
- Рис 4 2 отсоединение правой транспортировочной скобы 40
- Установка аккумуляторного шкафа 41
- Установка модуля резервирования увеличения мощности upm fi upm 41
- Установка соединительного шкафа для систем с распределенным байпасом 41
- Подключение внешней проводки ибп и силовой проводки аккумулятора 43
- Подключение силовой проводки аккумулятора 43
- Рис 4 4 расположение входов проводки 44
- Рис 4 5 расположение клемм питания ибп 45
- Рис 4 6 узел аа клеммы питания ибп 45
- Узел аа см на рис 4 6 45
- Проводка аккумулятора 46
- Подключения tb1 tb2 и tb3 кроме подключений интерфейса аккумулятора tb1 47
- Установка подключений интерфейса 47
- Для информации о подключении разъемов tb1 tb2 и tb3 см рис 4 10 а для узла aa см рис 4 9 коммуникационные разъемы x slot представлены на рис 4 12 49
- Рис 4 8 расположение интерфейсных клемм 49
- Подключения интерфейса аккумулятора tb1 52
- Соединения x slot 53
- Рис 4 12 коммуникационные разъемы x slot 54
- Установка удаленного выключателя epo 55
- Номинальные характеристики удаленного выключателя epo составляют 24 в постоянного тока мин 1 а нормально разомкнутые и нормально замкнутые возвратные клеммы удаленного epo расположены на клеммной плате раздельно но при этом соединены 58
- Заполнение контрольной ведомости по установке 59
- Первый запуск 59
- Установка дополнительных компонентов оборудования и управляющей проводки систем с распределенным байпасом 59
- Установка дополнительной карты hotsync can bridge 60
- Установка дополнительных компонентов и оборудования 60
- Установка управляющей проводки систем с распределенным байпасом 62
- Описание работы ибп 67
- Система ибп 67
- Несколькими ибп которые не требуют байпаса для каждого ибп и используют единый модуль байпаса системы sbm 68
- Нормальный режим 69
- Один ибп 69
- Режимы 69
- Режим байпаса 71
- Variable module management system система управления модулями 72
- Режим energy saver system энергосбережение 72
- Режим работы от аккумулятора 73
- Однолинейные конфигурации системы ибп 75
- Режимы с несколькими параллельно подключенными ибп 78
- Система c распеределенным байпасом из нескольких ибп 78
- Нормальный режим разветвленный байпас 79
- Режим байпаса разветвленный байпас 80
- Режим байпаса разветвленный байпас 82
- Однолинейные конфигурации системы с распределенным байпасом из нескольких ибп 83
- Рис 6 11 типовая система с распределенным байпасом конфигурации 1 1 и 2 0 84
- Рис 6 12 типовая система с распределенным байпасом конфигурации 2 1 и 3 0 85
- Рис 6 13 типовая система с распределенным байпасом конфигурации 3 1 и 4 0 86
- Инструкции по эксплуатации ибп 87
- Элементы управления и индикаторы ибп 87
- Выключатели 88
- Индикаторы состояния 88
- Использование панели управления 88
- Панель управления 88
- Системные события 89
- Использование жк дисплея и кнопок 90
- Использование меню 90
- Отображение меню 91
- Экран мнемосхемы 91
- Экран system status состояние системы и элементы управления 100
- Экран load off отключение нагрузки 104
- Рис 7 6 экран load off отключение нагрузки 105
- Запуск ибп в нормальном режиме 106
- Запуск ибп в режиме байпаса 106
- Работа с одним ибп 106
- Запуск нескольких upm 107
- Запуск одного upm 108
- Включение режима variable module management system система управления модулями из меню управления ибп 109
- Выключение режима variable module management system система управления модулями из меню управления ибп 109
- Включение режима variable module management system система управления модулями из меню управления байпасом 110
- Включение режима повышенной готовности в variable module management system система управления модулями из меню управления ибп 110
- Выключение режима variable module management system система управления модулями из меню управления байпасом 111
- Включение режима повышенной готовности в variable module management system система управления модулями из меню управления байпасом 112
- Переход из режима байпаса в нормальный режим 112
- Переход из нормального режима в режим energy saver system энергосбережение 113
- Переход из режима байпаса в нормальный режим 113
- Переход из нормального режима в режим повышенной готовности 114
- Переход из режима energy saver system энергосбережение в нормальный режим 114
- Переход из режима байпаса в режим energy saver system энергосбережение 115
- Переход из режима повышенной готовности в нормальный режим 115
- Переход из режима energy saver system энергосбережение в режим байпаса 116
- Переход из режима байпаса в режим повышенной готовности 116
- Переход из режима energy saver system энергосбережение в режим повышенной готовности 117
- Переход из режима повышенной готовности в режим байпаса 117
- Переход из нормального режима в режим байпаса и выключение ибп 118
- Переход из режима повышенной готовности в режим energy saver system энергосбережение 118
- Выключение одного upm 119
- Повторное включение одного upm 119
- Выключение ибп и критической нагрузки 120
- Использование кнопки load off отключение нагрузки на ибп 120
- Управление зарядным устройством 120
- Использование выключателя удаленного аварийного отключения электропитания repo 121
- Использование переключателя механического байпаса 122
- Переключите ибп из нормального режима в режим механического байпаса 122
- Переключите ибп из режима механического байпаса в нормальный режим 123
- Запуск системы с распределенным байпасом в нормальном режиме 125
- Работа системы с распределенным байпасом из нескольких ибп 125
- Включение режима variable module management system система управления модулями из меню управления ибп 126
- Включение режима повышенной готовности в variable module 126
- Включение режима повышенной готовности в variable module management system система управления модулями из меню управления ибп 126
- Выключение режима variable module management system система управления модулями из меню управления ибп 126
- Запуск системы с распределенным байпасом в режиме байпаса 126
- Management system система управления модулями из меню управления ибп 127
- Включение режима variable module management system система управления модулями из меню управления байпасом 127
- Включение режима повышенной готовности в variable module management system система управления модулями из меню управления байпасом 127
- Выключение режима variable module management system система управления модулями из меню управления байпасом 127
- Запуск upm системы ибп 127
- Запуск одного upm 128
- Переход из режима байпаса в нормальный режим 129
- Переход из нормального режима в режим energy saver system энергосбережение 130
- Переход из режима байпаса в нормальный режим 130
- Переход из нормального режима в режим повышенной готовности 131
- Переход из режима energy saver system энергосбережение в нормальный режим 131
- Переход из режима байпаса в режим energy saver system энергосбережение 132
- Переход из режима повышенной готовности в нормальный режим 132
- Переход из режима energy saver system энергосбережение в режим байпаса 133
- Переход из режима байпаса в режим повышенной готовности 133
- Переход из режима energy saver system энергосбережение в режим повышенной готовности 134
- Переход из режима повышенной готовности в режим байпаса 134
- Переход из нормального режима в режим байпаса и выключение всех upm 135
- Переход из режима повышенной готовности в режим energy saver system энергосбережение 135
- Выключение одного upm 136
- Выключение одного ибп при помощи отключения нагрузки 137
- Повторное включение одного upm 137
- Выключение одного ибп при помощи выключения upm 138
- Повторное включение одного ибп 139
- Выключение ибп и критической нагрузки 140
- Использование кнопки или команды load off отключение нагрузки на ибп 141
- Управление зарядным устройством 141
- Использование выключателя удаленного аварийного отключения электропитания repo 143
- Карты x slot 145
- Коммуникации 145
- Отображение панели управления ибп 146
- Программное обеспечение управления питанием lansafe 146
- Режим терминала 146
- Журнал истории событий 147
- Мониторинг сигнализации здания 148
- Универсальные релейные контакты 148
- Важные сведения по технике безопасности 149
- Техническое обслуживание ибп 149
- Ежедневное обслуживание 150
- Ежемесячное обслуживание 150
- Периодическое обслуживание 150
- Проведение профилактического обслуживания 150
- Ежегодное обслуживание 151
- Обслуживание аккумуляторов 151
- Установка аккумуляторов 151
- Утилизация использованного ибп и аккумуляторов 151
- Обучение техническому обслуживанию 152
- Вход системы ибп 153
- Выход системы ибп 153
- Номера моделей 153
- Характеристики изделия 153
- Характеристики отдельного модуля 153
- Информация об окружающей среде 154
- Гарантия 155
- Контрольная ведомость по установке 156
Похожие устройства
- BBK DVP964HD Black (диск 500 песен) Инструкция по эксплуатации
- AEG SANTO 4188 Инструкция по эксплуатации
- Eaton Powerware 9395 450-550 кВА Инструкция по эксплуатации
- BBK SB226HD Инструкция по эксплуатации
- Eaton Powerware 9395 675-1100 кВА Инструкция по эксплуатации
- AEG SANTO 4074-7 Инструкция по эксплуатации
- Kicx AR 4.90 Инструкция по эксплуатации
- AEG SANTO 4074-6 Инструкция по эксплуатации
- Eaton Powerware Blade UPS Инструкция по эксплуатации
- Samsung RL36SCMG3 Инструкция по эксплуатации
- AEG SANTO 3742 Инструкция по эксплуатации
- Snaige ICE LOGIC NO FROST RF34NM Инструкция по эксплуатации
- Liebherr CUPsl 3021-20 Инструкция по эксплуатации
- AEG SANTO 3644 Инструкция по эксплуатации
- Snaige ICE LOGIC RF36SM Инструкция по эксплуатации
- Samsung RL40ECSW1 Инструкция по эксплуатации
- AEG SANTO 2973-6I Инструкция по эксплуатации
- Snaige ICE LOGIC RF35SM Инструкция по эксплуатации
- Samsung RL40EGMG1 Инструкция по эксплуатации
- AEG SANTO 2880 Инструкция по эксплуатации
