1027212 ИБП 225 - 275 кВА/300 кВА, коэффициент мощности 0,8 69
Редакция E Руководство пользователя по установке

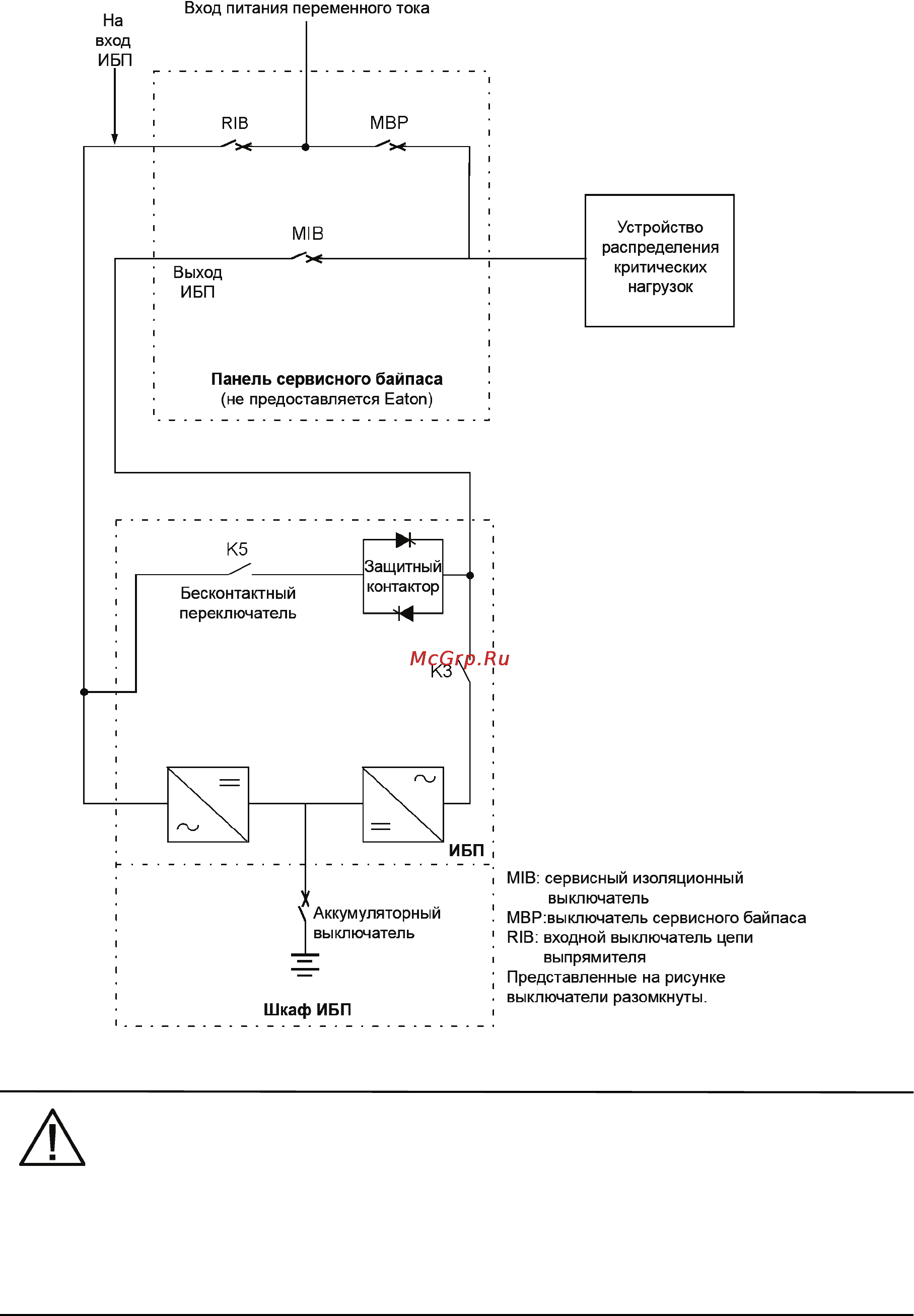

Рис. 6-7. Типовая панель сервисного байпаса
NOTE
При установке в рамках системы ИБП сервисного байпаса без входного выключателя
цепи выпрямителя следует предусмотреть минимум две отдельные линии с входными
выключателями, либо одну линию с двумя входными выключателями: одну для ИБП и
другую для входа сервисного байпаса. ЗАПРЕЩАЕТСЯ использовать одну линию или
один входной выключатель для питания ИБП и сервисного байпаса.
