Royal Clima UAM 96D [11/70] Стандартная комплектация

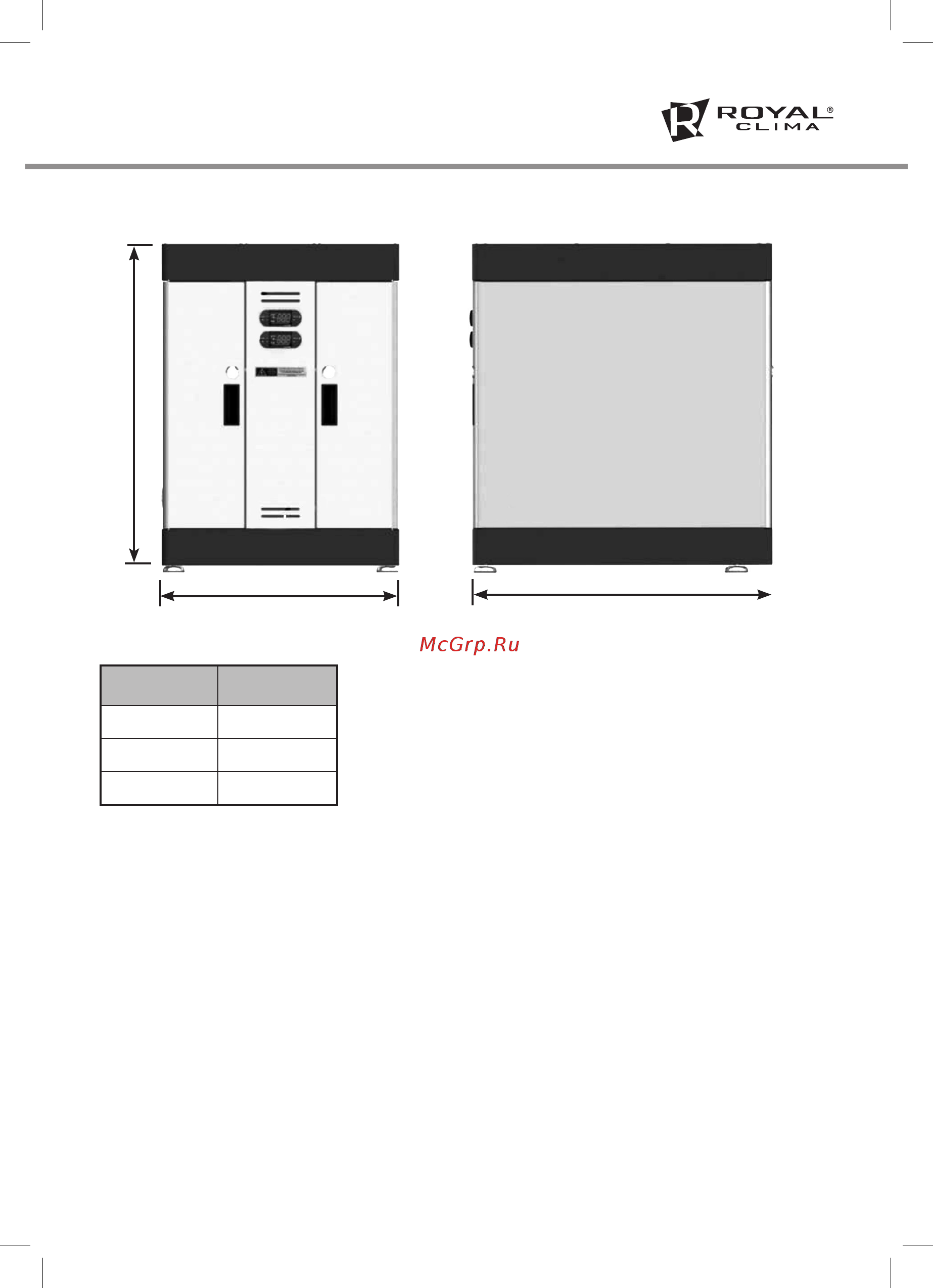

![Royal Clima UAM 96D [11/70] Стандартная комплектация](/views2/1654276/page11/bgb.png)
11
размеры/
модель
UAM 96D
L, мм 526
P, мм 670
H, мм 730
H
L
P
ОПИСАНИЕ
1.5 СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
Увлажнители воздуха MUSSONE поставля-
ются в следующей комплектации. Соедини-
тель 3/4″ для залива воды. Соединитель c
внешним диаметром 40 мм для слива воды
с соответствующим хомутом крепления. Со-
единитель для паровой трубы с внешним
диамет ром 25 мм для моделей от 3 до 12
кг/ч и 40 мм для моделей на 24 — 96 кг/ч
с соответствующим хомутом крепления.
