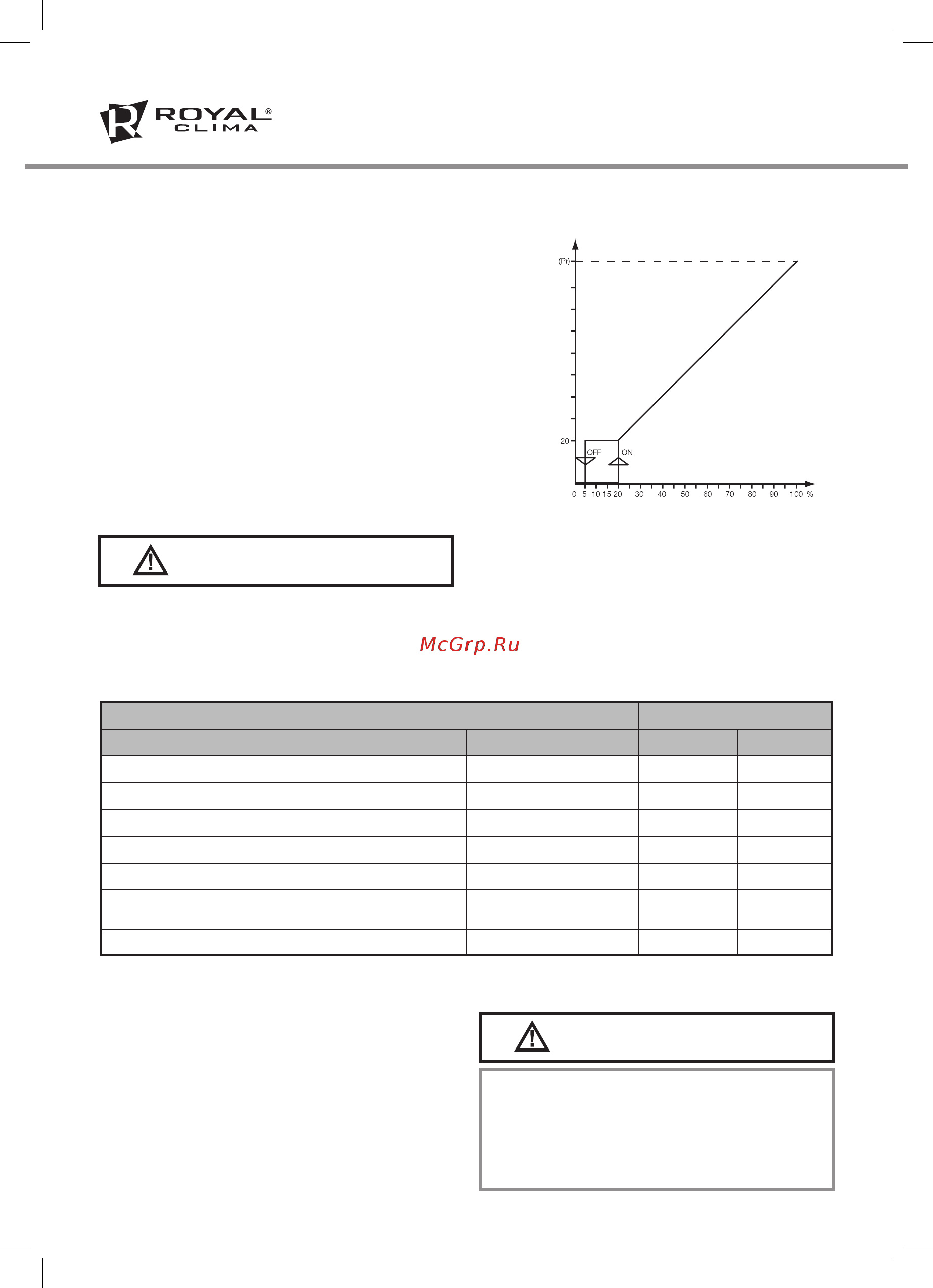

8
ОПИСАНИЕ
Управление подачей пара производится
контроллером пропорционально запросу
на образование пара, который может быть од-
ним из пяти, описанных в гл. 2,4. Минималь-
ная подача пара установлена на уровне 20%
и управляется гистерезисом активации; мак-
симальная подача пара, обусловленная его
максимальной выработкой, определяется пе-
ременной первого уровня Pr. Например, если
на увлажнителе UAM 6D, способном произво-
дить 6 кг/ч пара, ве-личина Pr устанавливает-
ся на 100%, то максимальная подача будет
равна 6 кг/ч; но если уменьшить Pr до 50%,
то максимальная подача будет равна 3 кг/ч.
Для корректного функционирования в увлаж-
нитель воздуха необходимо подавать пить-
евую проточную воду из водопровода, т.к.
она лишена вредных для здоровья элемен-
тов и со-ответствует диапазону проводимо-
сти, необходимой для оптимальной работы
увлажнителя воздуха. Тем не менее, в неко-
торых географических зонах питьевая вода
не подходит для оптимального функциони-
рования по причине слишком низкой прово-
димости, чрезмерной жесткости или агрес-
сивности. Далее приводится сводная таблица
параметров, необходимых для корректной
работы увлажнителя воздуха.
ТРЕБОВАНИЯ К ВОДЕ ПРЕДЕЛЫ
ПАРАМЕТР ЕДИН. ИЗМЕРЕНИЯ МИН МАКС
* Проводимость воды при 20° C мкС/см 250 1300
Жесткость мг/л CaCO
3
160 450
Хлор
мг/л Cl 0 0.2
Хлориды
ppm Cl 0 25
Сульфат кальция мг/л CaSO
4
0 95
Металлические примеси/Растворители / Мыла /
Смазывающие материалы
мг/л 0 0
Temperatura °C +1 +40
* Проводимость воды всегда приводится при 20° C; необходимо учитывать, что проводимость умень-
шается с понижением температуры воды. Зимой, когда температура прточной воды понижается прово-
димость воды так же снижается.
В такой ситуации понизьте процент выработки
пара, как это описано в гл.3.
Vapore erogato
%
Erogazione
massima
Erogazione
minima
Richiesta produzione vapore
Запрос на образование пара
Макси-
мальная
подача
(Pr)
Мини-
мальная
подача
ПРЕДУПРЕЖДЕНИЕ
ПРЕДУПРЕЖДЕНИЕ
Не подавайте в увлажнитель воду
из колодца, воду, обработанную
фильтрами с обратным осмосом,
деминерализаторами, опресните-
лями, или умягченную воду.
