Royal Clima UAM 96D [18/70] Монтаж
![Royal Clima UAM 96D [18/70] Монтаж](/views2/1654276/page18/bg12.png)

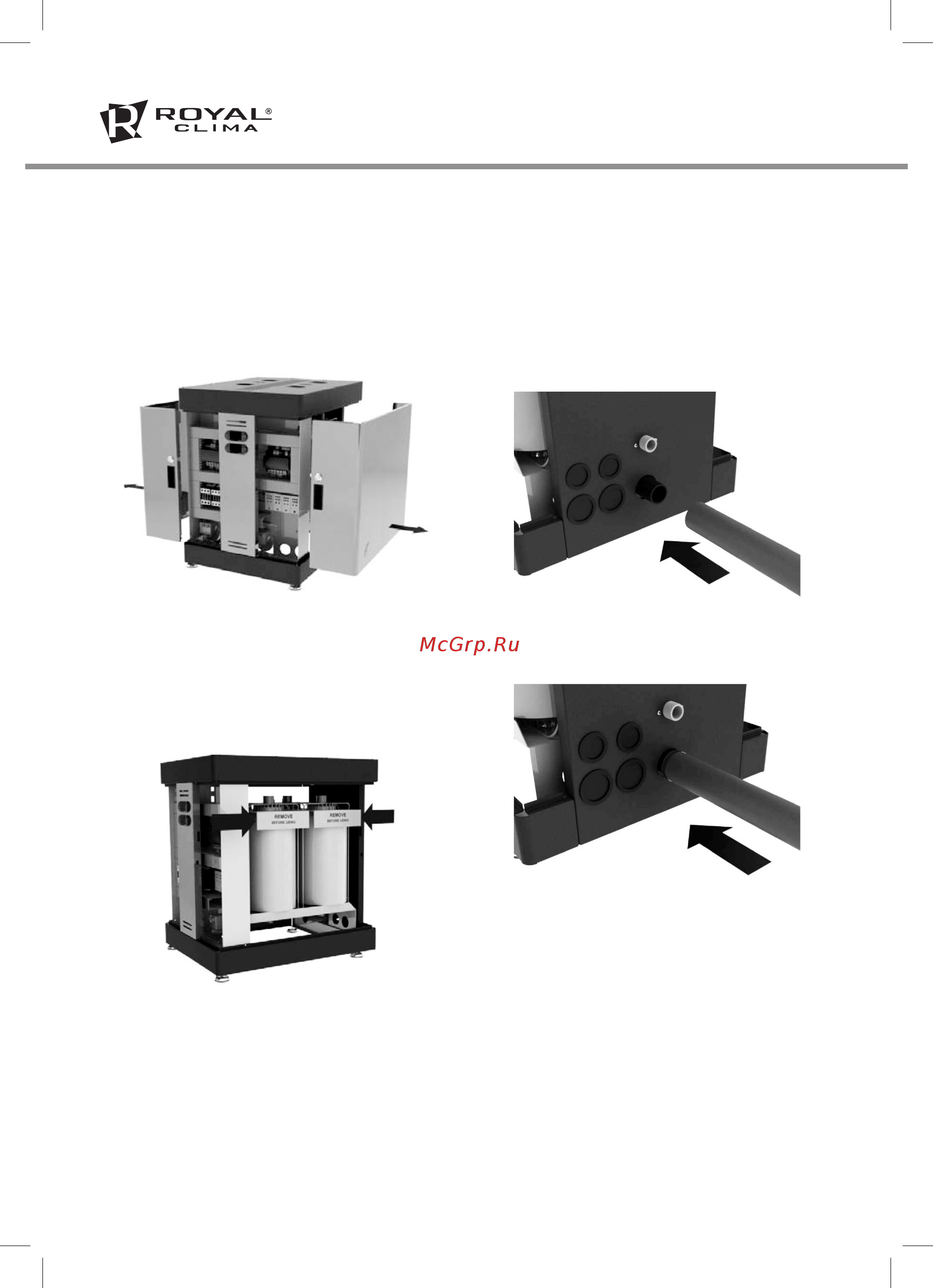

18
6. Присоедините дренажную трубу к патрубку
диаметром 40 мм на задней стороне ув-
лажнителя, закрепив ее хомутом, поставля-
емым в комплекте (рис. 9 и 10).
рис. 22
рис. 23
4. Выньте переднюю панель, взявшись бо-
ковые ручки и легко потянув на себя
(рис. 20).
5. Удалите четыре защитные вставки сверху
цилиндра (рис. 21).
рис. 20
рис. 21
МОНТАЖ
