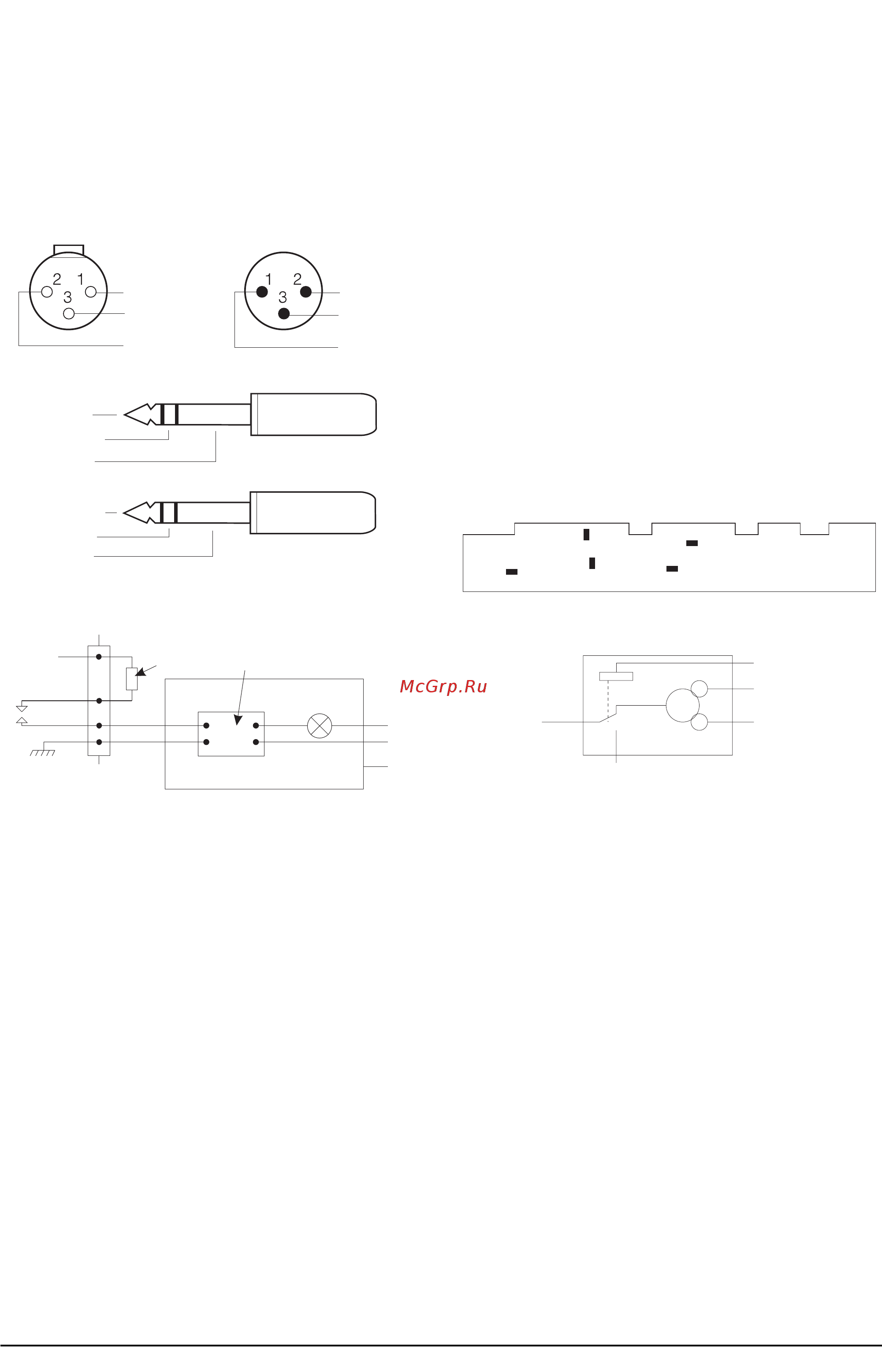

Установка В данной главе приведены возможности расширения функций консоли с помощью внешнего оборудования а также все поль зовательские установки перемычек Коммутация Для устойчивой работы без помех применяйте только высоко качественные кабели и разъемы В консоли используются не сколько типов аудиоразъемов 3 контактные ХЕР 1 4 3 контактные джеки и разъемы О типа Микрофонные и линейные входы Выходы PGM AUD MONO и C F Наушники и контрольные мониторы Разрыв Посыл Возврат Посыл контакт 22 ПосылОВ контакт 21 Возврат контакт 23 контакт 18 Возврат О В Для активации разрыва необходимо удалить перемычку 5 Шины питания 16 В контакт 20 через резистор 10 Ом 16 В контакт 19 через резистор 10 Ом 0 В аудио контакты 18 и 21 Дополнения Определение канала в качестве локального или удаленного Перемычка 2 устанавливается в положение А для локального или в положение В для удаленного канала Это определяет на бор мониторов который мьютируется при открытии канала при установке А мьютируется выход Control Room Monitor при установке В выход Studio Monitor Пре или пост фейдерный выход Aux Заводская пре фейдерная установка для выхода Aux моно ка нала может изменяться на пост фейдерную перемычкой 3 Фантомное питание микрофонов При установленной перемычке 1 на контактах 2 и 3 микрофон ного разъема XLR присутствует напряжение 48 В При вклю ченном фантомном питании коммутация микрофонов не реко мендуется Потребляемый микрофоном токограничен после довательными резисторами на уровне 14 мА Расположение перемычек на печатной плате 1 I ЗЕМЛЯ Моно входной канал REMOTES 2 5 контактный разъем D типа I I Перемычка 5 I I I I Перемычка 3 I_ Перемычка 1 Перемычка 6 Перемычка 2 Входной канал Telco Для каждого канала Telco требуется отдельный телефонный ги К телефонному аппарату Индикация Сие для входа 1 При выборе микрофонного входа нажатии кнопки REM и откры тии фейдера контакты 12 и 13 замыкаются с помощью реле Напряжение сети не выводится ни на один разъем консоли REMOTES 2 5 контактный разъем D типа Переключатель Divert Для однополюсного двухпозиционного переключателя Divert предусмотрена следующая распайка Старт для входа 2 При выборе линейного входа нажатии кнопки REM и открытии фейдера контакты 8 и 9 замыкаются с помощью реле Контакт 12 Общий Контакт 13 Нормально замкнутый Контакт 11 Нормально разомкнутый Режим срабатывания реле моментальный или триггерный оп ределяется перемычкой 6 при установленной перемычке 6 ак тивен триггерный режим Перед работой с данным переключателем необходимо ознако миться с руководством пользователя телефонного гибрида Стоп локатор для входа 2 При выборе линейного входа отжатии кнопки REM и закрытии фейдера контакты 6 и 7 моментально замыкаются с помощью реле Переключатель Talkback При замыкании переключателя включенного между контактами 15 и 3 пре фейдерный входной сигнал поступает на шину Т В MIX Переключатель COUGH REVERSE TALKBACK Данный пользовательский переключатель подключающийся между контактами 14 и 2 имеет две функции 1 При выборе микрофонного входа открытии фейдера и за мыкании данного переключателя входной канал мьютируется Это позволяет диктору временно отключать свой микрофон 2 При выборе микрофонного входа закрытии фейдера и за мыкании данного переключателя исполнитель может включать режим PFI Для связи с диктором 4 Функция связи Talkback При замыкании переключателя включенного между контактами 15 и 2 телефонный абонент будет слышать выход программы смикшированный с выходом шины Т В OUTPUT Последняя не сет суммарный сигнал встроенного микрофона и сигнал шины Т В MIX шина Т В MIX содержит пре фейдерные сигналы всех монофонических входных каналов со включенным режимом Talkback При использовании двухпозиционного переключате ля оставшиеся контакты могут быть задействованы для вклю чения режима Talkback с монофонического входного канала Функция внешней связи Talkback логическая При замыкании переключателя включенного между контактами 3 и 14 и закрытом фейдере канала Telco включается функция PFL индицируемая светодиодом кнопки PFL пре фейдерный сигнал со входа Telco подается на шины PFL MIX L и R Функция внешней связи Talkback аудио Эта функция опосредствована через электронно симметрич ный вход выведенный на контакты 24 и 25 Управление функ цией внешней связи Talkback логической и аудио обычно осу Soundcraft Series 10 Руководство пользователя
