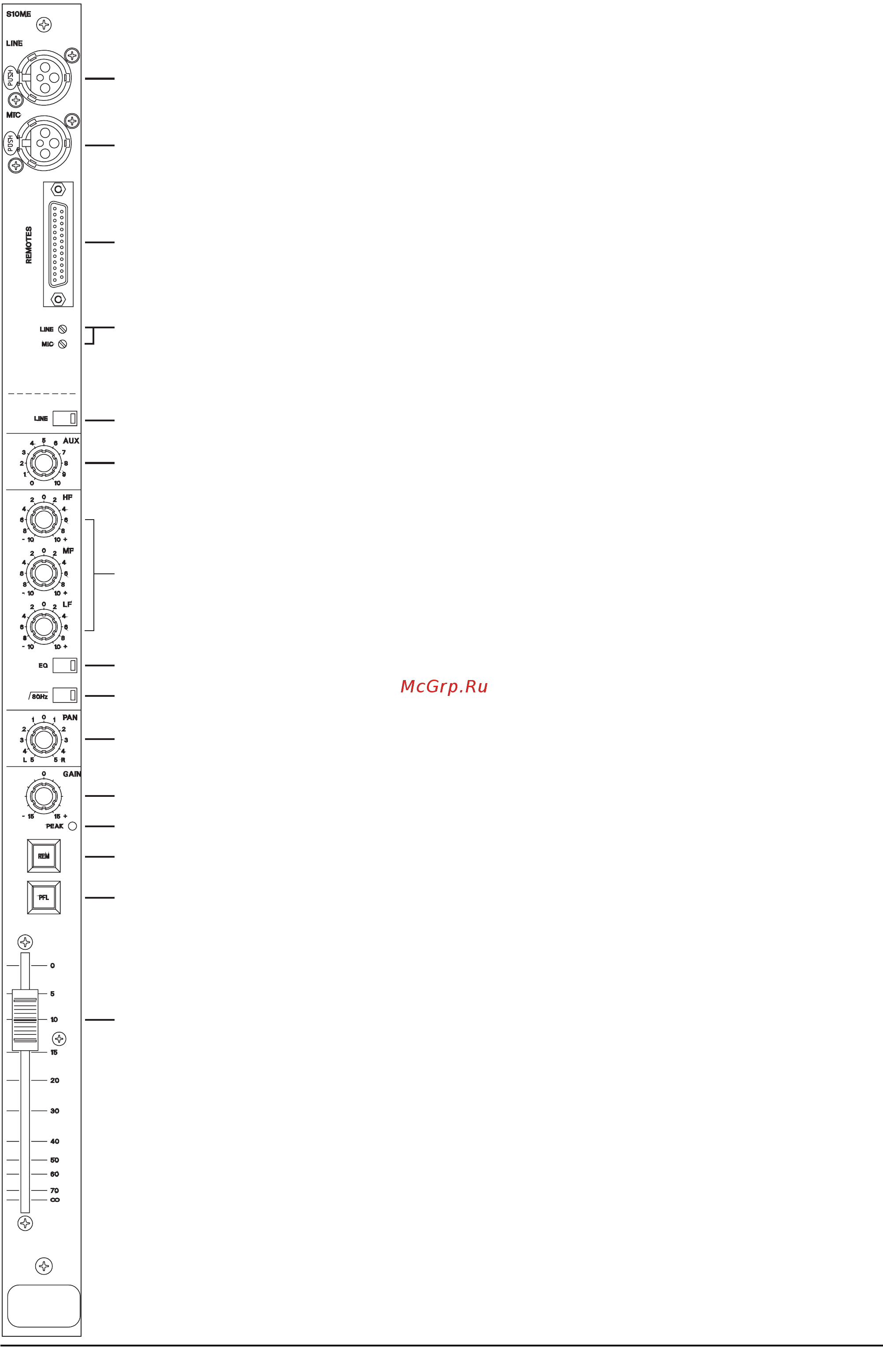

Моно входной модуль Входной каскад Опциональный эквалайзер 1 Линейный вход UNE на стандартном разъеме XLR 3 Доступен при нажатии пе реключателя UNE 7 Секция эквалайзера имеет усиление ослабление 10 дБ на частотах выше 8 5 кГц регулятор HF частоте 3 кГц регулятор MF и на частотах ниже 180 Гц регулятор LF 2 Микрофонный вход MIC на стандартном разъеме XLR 3 Доступен при отжатии пе реключателя UNE 8 При нажатии кнопки EQ в цепь сигнала включается секция эквалайзера что индицируется желтым светодиодом Отжатие данной кнопки приводит к исключению секции эквалайзера из цепи сигнала 3 Разъем REMOTES имеющий следующие функции Переключатель COUGH REVERSE TALK BACK имеющий две функции 1 При выборе микрофонного входа от крытии фейдера и замыкании данного пе реключателя входной канал мьютируется Это позволяет диктору временно отклю чать свой микрофон 2 При выборе микрофонного входа за крытии фейдера и замыкании данного пе реключателя исполнитель может включать режим РЕЕдля связи с диктором Индикация CUE управляемая контактами реле при выборе микрофонного входа на жатии кнопки REM и открытии фейдера Реле старта замыкающее контакты при выборе линейного входа нажатии кнопки REM и открытии фейдера Режим срабаты вания реле моментальный или триггер ный определяется перемычкой 6 Реле останова локатора моментально замыкающее контакты при выборе линей ного входа отжатии кнопки REM и или за крытии фейдера В при замыкании которого пре фейдерный входной сигнал поступает на шину Т В OUTPUT и на выход CONTINUOUS ТВ О Р секции мониторинга При этом сигнал ши ны Т В OUTPUT направляется в канал Telco и затем могут передаваться телефонному абоненту без выхода в эфир Точка разрыва служит для обработки внешним эффектом моно сигнала входно го канала и становится доступна при уда лении перемычки 5 Линии посыла и воз врата несимметричны 4 Каждый вход имеет отдельный регуля тор чувствительности выведенный под шлиц на лицевую панель 5 Переключателем UNE подключается ли нейный вход при его нажатии и микрофон ный вход при его отжатии При выборе ли нейного входа светодиод на переключате ле горит красным цветом Дополнительный посыл 6 Регулятором AUX изменяется уровень посыла на шину дополнительного микса Aux Переключение пре и пост фейдерного отбора осуществляется перемычкой 9 При нажатии кнопки 80Hz в цепь сигнала включается низко частотный обрезной фильтр с частотой 80 Гц что индицируется желтым светодиодом Регулировки уровня 10 Регулятор PAN определяет положение сигнала в стерео па нораме Крайнее левое положение соответствует подаче сиг нала только в левую шину микса крайнее правое в правую 11 Регулятор GAIN осуществляет усиление ослабление сигна ла на 15 дБ 12 Светодиод PEAK является индикатором перегрузки Дополнительный отбор 13 Переключатель REM индицируется красным светодиодом и работает во взаимосвязи с микропереключателем на фейдере При закрытом фейдере и нажатии переключателя REM и его светодиод горит с половинной яркостью Последующее пере мещение фейдера активизирует схему REM и светодиод начи нает гореть с полной яркостью При открытом фейдере и нажатии переключателя REM схема REM активизируется и светодиод начинает гореть с полной яр костью 14 Кнопка PFL Pre Fade Listen позволяет прослушивать через секцию мониторинга входной сигнал канала При открытии фейдера схема PFL автоматически отключается Активность схемы PFL индицируется красным светодиодом При нажатии кнопки PFL в то время как светодиод переключателя REM го рит с половинной яркостью срабатывает реле старта Выход программы 15 Плавный 100 мм фейдер в полностью открытом положении имеет усиление 0 дБ Фейдер содержит микропереключатель соответствующий полностью закрытому положению Каждый моно входной канал может конфигурирова твоя как ло кальный или как дистанционный Это соответствует мьютируемой схеме мониторинга при открытом фейдере канала и вы бранном микрофонном входе Спецификации Общие Коэффициент нелинейных искажений 0 006 на частоте 1 кГц при усилении 0 dBu Уровень посыла разрыва 6 dBu Микрофонный вход Электрически симметричный Входное сопротивление 1 5 кОм Максимальный уровень 2 dBu Чувствительность от 70 dBu до 23 dBu Подавление помех 100 дБ при усилении 70 дБ Эквивалентный входной шум 128 dBu при сопротивлении ис точника 200 Ом Линейный вход Электрически симметричный Входное сопротивление 20 кОм Диапазон входных уровней от 10 dBu до 0 dBu Soundcraft Series 10 Руководство пользователя 7
