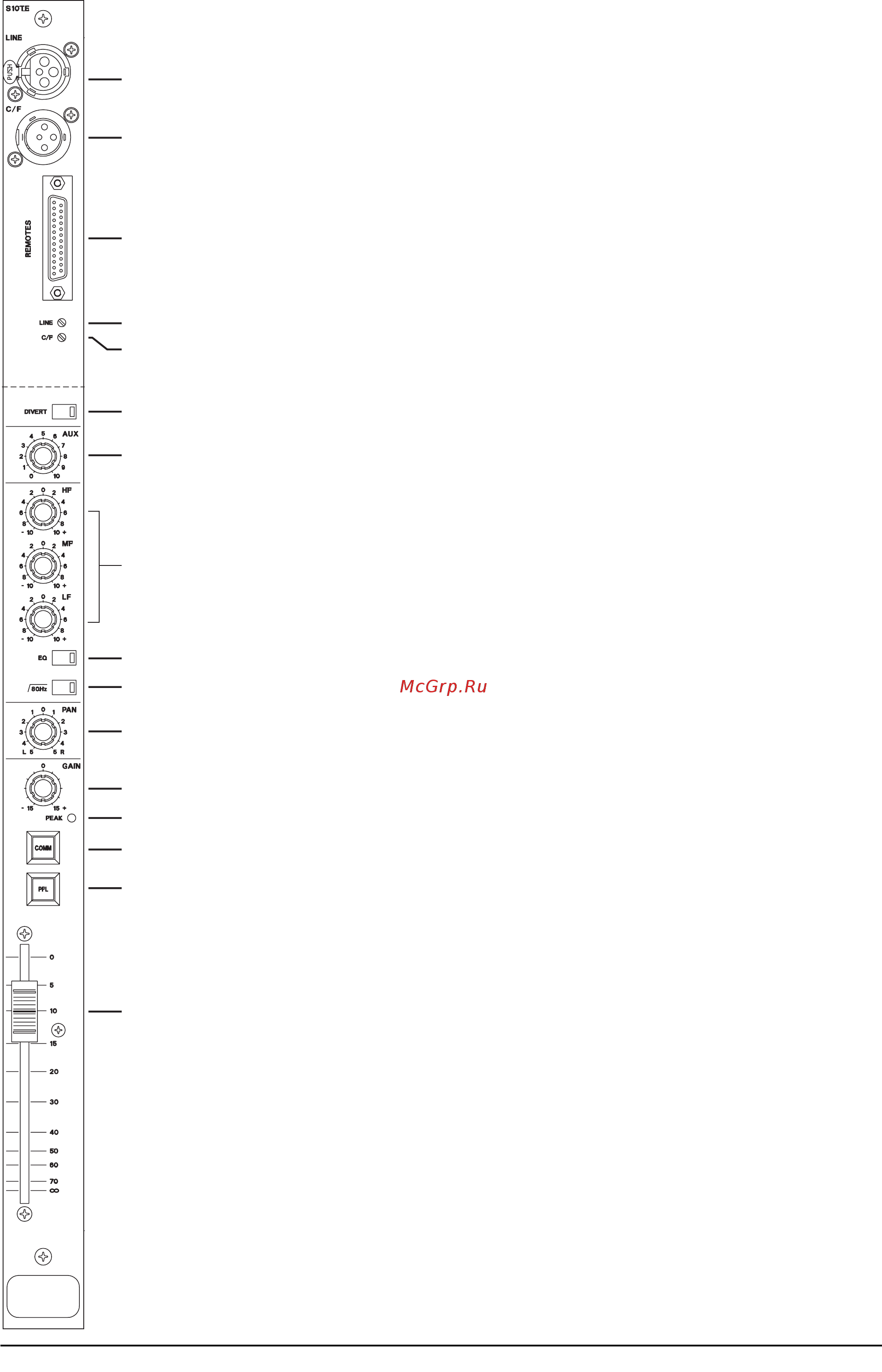

Канал Telco Входной каскад Модуль Telco предназначен для коммутации с телефонной системой через телефонный гибрид 1 Симметричный линейный вход UNE на разъеме XLR F служит для подключения выхода внешнего те лефонного гибрида 2 Симметричный выход С F Clean Feed на разъеме XLR М тыльной панели служит для подключения входа внешнего телефонного гибрида Сигнал Clean Feed известный под названием минус один яв ляется выходом программного минусового телефонного сигнала 3 Разъем REMOTES имеющий следующие функции Telephone Divert см переключатель Divert Функция связи Talkback При замыкании внешнего переключателя телефонный абонент будет слышать выход программы смик шированный с выходом шины Т В OUTPUT Последняя несет суммарный сигнал встроенного микрофо на и сигналы всех монофонических входных каналов со включенным режимом Talkback Функция внешней связи External Talkback Данная функция позволяет продюсеру организовать связь с абонентом Она опосредствована через симметричный аудио вход и логический внешний переключатель При замыкании последнего абонент будет слышать выход программы совместно со входом схемы External Talkback 4 Регулятор усиления линейного входа выведенный под шлиц на лицевую панель 5 Регулятор усиления выхода Clean Feed выведенный под шлиц на лицевую панель служащий для снижения уровня сигнала абонента Это заводская установка не требующая перенастройки 6 Однополюсный двухпозиционный переключатель DIVERT обеспечивает подключение внешнего теле фонного гибрида для связи с вызывающим абонентом например со стандартным телефонным аппа ратом Контакты данного переключателя выведены на разъем Remotes Дополнительный посыл 7 Регулятором AUX изменяется уровень посыла сигнала абонента на шину дополнительного микса Aux Переключение пре и пост фейдерного отбора осуществляется перемычкой Опциональный эквалайзер 8 Секция эквалайзера имеет усиление ослабление 10 дБ на частотах выше 8 5 кГц регулятор HF ча стоте 3 кГц регулятор MF и на частотах ниже 180 Гц регулятор LF 9 При нажатии кнопки EQ в цепь сигнала включается секция эквалайзера что индицируется желтым светодиодом Отжатие данной кнопки приводит к исключению секции эквалайзера из цепи сигнала 10 При нажатии кнопки 80Hz в цепь сигнала включается низкочастотный обрезной фильтр с частотой 80 Гц что индицируется желтым светодиодом Регулировки уровня 11 Регулятор PAN определяет положение сигнала в стерео панораме Крайнее левое положение соот ветствует подаче сигнала только в левую шину микса крайнее правое в правую 12 Регулятор GAIN осуществляет усиление ослабление сигнала на 15 дБ 13 Светодиод PEAK является индикатором перегрузки Дополнительный отбор 14 При включенной схеме СОММ абонент слышит сигналы программы и шины Т В OUTPUT Послед няя несет суммарный сигнал встроенного микрофона и сигналы всех монофонических входных каналов со включенным режимом Talkback Дополнительно вход абонента подключается к шинам PFL MIX L и R диктор будет слышать абонента в режиме PFL а светодиоды кнопок СОММ и PFL будут гореть Схема СОММ отключается при открытии фейдера или при вторичном нажатии переключателя СОММ 15 При активности схемы PFL вход абонента подключается к шинам PFL MIX L и R Диктор будет слы шать абонента в режиме PFL Активность схемы PFL индицируется светодиодом При открытии фейде ра схема PFL автоматически отключается Выход программы 16 Плавный 100 мм фейдер в полностью открытом положении имеет усиление 0 дБ Фейдер содержит микропереключатель соответствующий полностью закрытому положению 8 Soundcraft Series 10 Руководство пользователя
