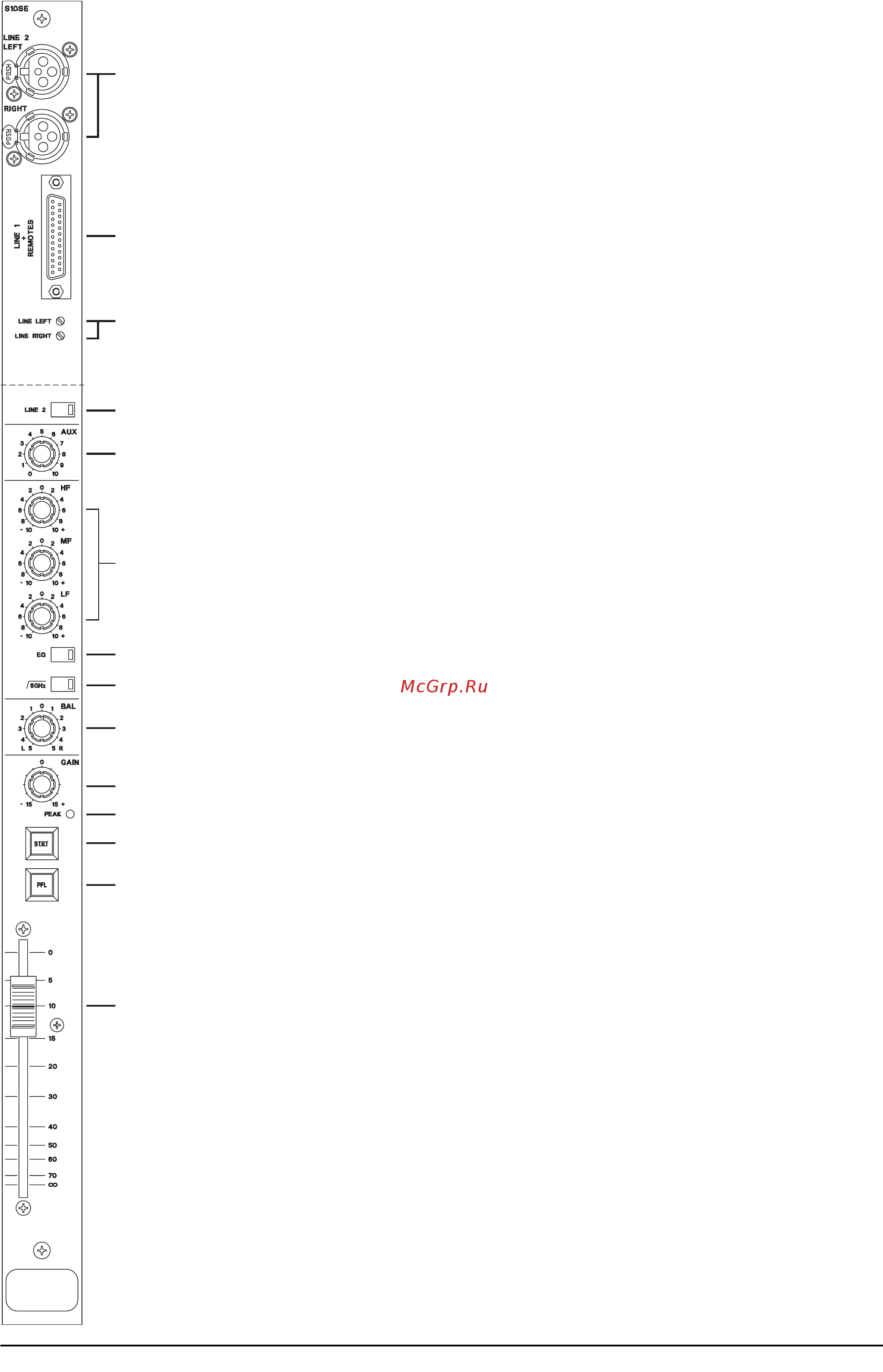

Стерео входной канал Входной каскад 1 Электронно симметричный линейный вход LINE 2 LEFT и RIGHT на разъеме XLR 2 Разъем UNE 1 REMOTES включает в себя электронно симметричный линейный вход Une 1 и дистанци онное управление для обоих входов Одновременно может быть задействовано только одно из стартовых реле в зависимости от установки переключателя UNE 2 Два реле останова локатора управляются анало гично И замыкающее контакты при нажатии кнопки STRT и открытии фейдера или при нажатии кнопок STRT и PFL Режим срабатывания реле моментальный или триггерный определяется перемычкой 6 В моментально замыкающее контакты при отжатии кнопки STRT кнопки PFL или закрытии фейдера 3 Регуляторы чувствительности выведенные под шлиц на лицевую панель LINE LEFT и UNE RIGHT дейст вуют только на вход Une 1 Усиление сигнала входа Line 2 на 10 dBv осуществляется внутренними перемыч ками 4 Переключателем LINE 2 подключается вход Line 2 при его нажатии и Line 1 при его отжатии При выборе входа Line 2 светодиод на переключателе горит красным цветом Дополнительный посыл 5 Регулятором AUX изменяется уровень посыла стереосигнала на шину дополнительного микса Aux Пере ключение пре и пост фейдерного отбора осуществляется перемычкой Опциональный эквалайзер 6 Секция эквалайзера имеет усиление ослабление 10 дБ на частотах выше 8 5 кГц регулятор HF часто те 3 кГц регулятор MF и на частотах ниже 180 Гц регулятор LF 7 При нажатии кнопки EQ в цепь сигнала включается секция эквалайзера что индицируется желтым све тодиодом Отжатие данной кнопки приводит к исключению секции эквалайзера из цепи сигнала 8 При нажатии кнопки 80Hz в цепь сигнала включается низкочастотный обрезной фильтр с частотой 80 Гц что индицируется желтым светодиодом Регулировки уровня 9 Регулятор BAL определяет баланс сигнала в стерео панораме в пределах 6 дБ 10 Регулятор GAIN осуществляет усиление ослабление сигнала на 15 дБ 11 Светодиод PEAK является индикатором перегрузки Дополнительный отбор 12 Переключатель STRT индицируется красным светодиодом и работает во взаимосвязи с микропереклю чателем на фейдере При закрытом фейдере и нажатии переключателя STRT и его светодиод горит с половинной яркостью По следующее перемещение фейдера активизирует схему STRT и светодиод начинает гореть с полной ярко стью PEA О При открытом фейдере и нажатии переключателя STRT схема STRT активизируется и светодиод начинает гореть с полной яркостью 13 Кнопка PFL Pre Fade Listen позволяет прослушивать через секцию мониторинга входной сигнал кана ла При открытии фейдера схема PFLавтоматически отключается Активность схемы PFL индицируется красным светодиодом При нажатии кнопки PFL в то время как светодиод переключателя STRT горит с по ловинной яркостью срабатывает реле старта Выход программы 14 Плавный 100 мм фейдер в полностью открытом положении имеет усиление 0 дБ Фейдер содержит микропереключатель соответствующий полностью закрытому положению Спецификации Линейные входы Электрически симметричные Входное сопротивление 10 кОм Максимальный уровень 26 dBu Входные уровни Une 1 от 10 dBu до 0 dBu Une 2 переключаемые 0 dBu или 10 dBv Soundcraft Series 10 Руководство пользователя 9
