ОБСЛУЖИВАНИЕ
Замена фильтров
Рекомендованная периодичность замены фильтров составляет 4 (четыре) месяца для простых фильтров и 6 (шесть)
месяцев для фильтров мешочного типа и кассетных. Срок службы фильтров мешочного типа EU5 может быть
продлен на 1 год в случае, если с заданной периодичностью проводить их очистку пылесосом изнутри. Замена
кассетных фильтров: выньте фильтр из устройства и извлеките его из каркаса. Замените фильтр. Поставьте новый
фильтр в установку таким образом, чтобы ячейки были направлены к теплообменнику. Замена фильтров мешочного
типа: откройте замок, удалите фильтр и замените его новым. Помните, что замок необходимо защелкнуть.
Внимание! Аккуратно закрывайте сервисный люк!
УСТАНОВКА СТАНДАРТНЫЙ ФИЛЬТР ЧАСТОТА
ЗАМЕНЫ
АЛЬТЕРНАТИВЫ ЧАСТОТА
ЗАМЕНЫ
Plaza F7 кассетн. / F5 мешочн. 6 мес. -
Pingvin F5 прост. / F5 прост. 4 мес. F7 кассетн.фильтр для приточного воздуха
дополнительно к фильтрам F5
6 мес.
Pandion F5 мешочн./ F5 мешочн. 6/12* мес. F7 мешочный фильтр в приток и/или вытяжку 6 мес.
Pelican F5 мешочн. / F5 мешочн. 6/12* мес. F7 мешочный фильтр в приток и/или вытяжку 6 мес.
Pegasos F5 мешочн. / F5 мешочн. 6/12* мес. F7 мешочный фильтр в приток и/или вытяжку 6 мес.
LTR-2 F5 прост. / F5 прост. 4 мес. -
LTR-3 F5 прост. / F5 прост. 4 мес. F5 и F7 мешочный фильтр в приток и/или вытяжку 6/12* мес.
LTR-6 F5 мешочн. / F5 мешочн. 6/12* мес. F7 мешочный фильтр в приток и/или вытяжку 6 мес.
LTR-7 F5 мешочн. / F5 мешочн. 6/12* мес. F7 мешочный фильтр в приток и/или вытяжку 6 мес.
Вентиляционные установки и фильтры
* Срок службы мешочных фильтров может быть продлен, если их пылесосить изнутри с нужной периодичностью.
ВНИМАНИЕ! Фильтры типа F7 нельзя пылесосить.
F5 простой фильтр
F5 простой фильтр
F7 кассетный фильтр

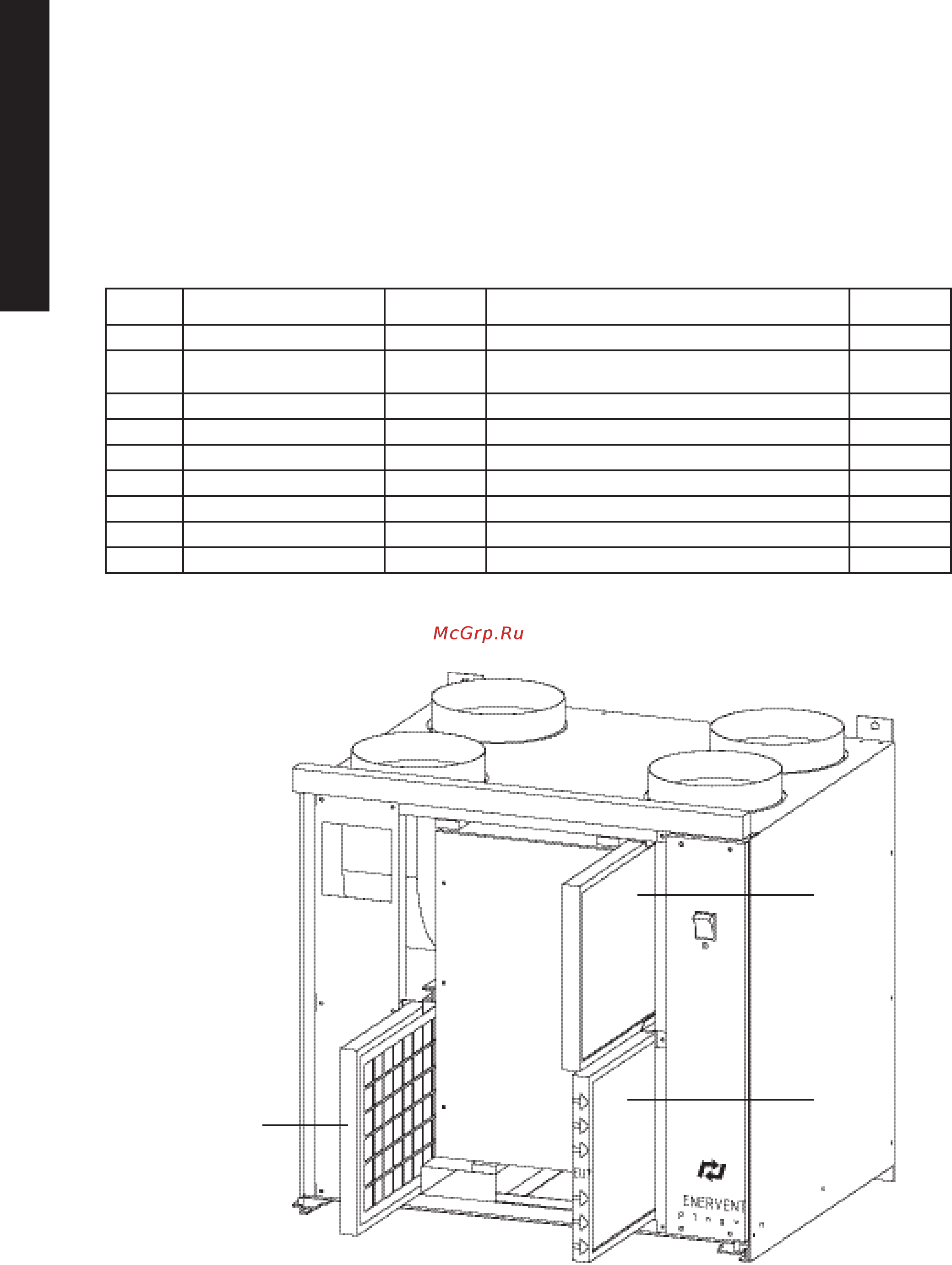

Обычно для вентустановки есть один фильтр на приточный, а один - на вытяжной канал.
Установка Pingvin - исключение. На данной картинке показано местоположение фильтров,
если в установке используется кассетный фильтр F7.
