РУКОВОДСТВО
ВНЕШНИЙ КОНТРОЛЬ
Вы можете осуществлять внешний контроль вентустановки через цифровые входы с помощью системы
автоматизации и управления зданием. Внешние команды также могут исходить от контрольных панелей (до 5 шт.)
Независимо от источника команды, действовать будет последняя заданная.
Кнопка функции избыточного давления
Кнопка активации функции избыточного давления может быть подключена к материнской плате вентустановки.
Когда данная функция активирована, вентилятор приточного воздуха работает на скорости 3 (для моделей с
вентиляторами eco - 4), а вентилятор вытяжного воздуха работает на скорости 1 (для моделей с вентиляторами eco -
2). Данная функция работает в течение 15 минут. Отключить ее можно выключением самой кнопки или отключением
питания вентустановки. Во время работы этой функции светодиод скорости вентиляторов мигает.
Внешний контроль скорости
Существует возможность выбора скорости вентиляторов или их отключения с помощью внешних цифровых входов.
При внешнем отключении вентиляторов, их пуск возможен с контрольной панели (кнопка 1) или через внешний
вход.
Экстренная остановка
На материнской плате находится разъем (STOP) для внешнего цифрового входа для подсоединения выключателя
экстренной остановки. Экстренная остановка отключает вентиляционный агрегат. Включение осуществляется
деактивацией функции эстренной остановки.
Восстановление холода
Теплообменник может быть включен и выключен (разъем LTOC) с помощью внешнего термостата разницы
температур или системой автоматизации. Во время работы этой функции светодиод рекуперации мигает.
Теплообменник нельзя выключить вручную с контрольной панели во время работы этой функции.
Внешняя тревога
Внешняя тревога подключается на материнской плате к разъему ALARM. Источником тревоги может быть датчик
задымления или защита от замерзания. Установка возвращается в рабочий режим деактивацией тревоги или
выключением питания вентустановки.
УПРАВЛЕНИЕ

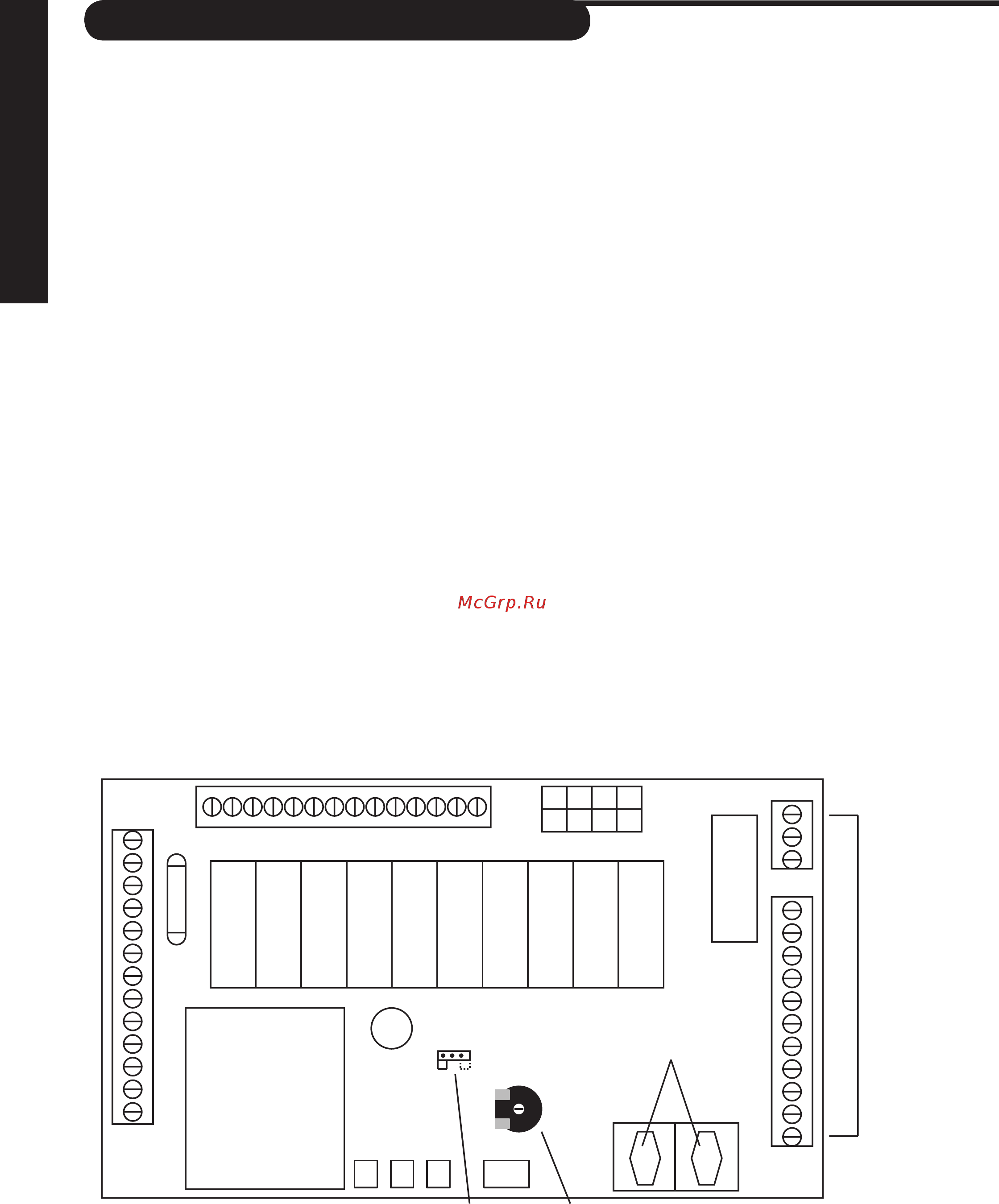

Материнская плата вентустановок EC(E) (с вентиляторами АС)
TFC
0 -1
10
15
20
LTO
TEMP
Внешние контрольные подключения
Контрольные панели
подключаются здесь
(как минимум 1).
Теплообменник может быть
выключен только если наружная
температура выше +15°C (значение
можно установить этим
потенциометром, от +10...+20°C)
ВНИМАНИЕ! ПОДРОБНАЯ ИНФОРМАЦИЯ НА СХЕМАХ В КОНЦЕ РУКОВОДСТВА.
В моделях ЕС и ЕСЕ скорость
приточного вентилятора может быть
на одну скорость меньше скорости
вытяжного. Это делается путем
перестановки джампера в положение
-1.
