15
Enervent® ECC
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

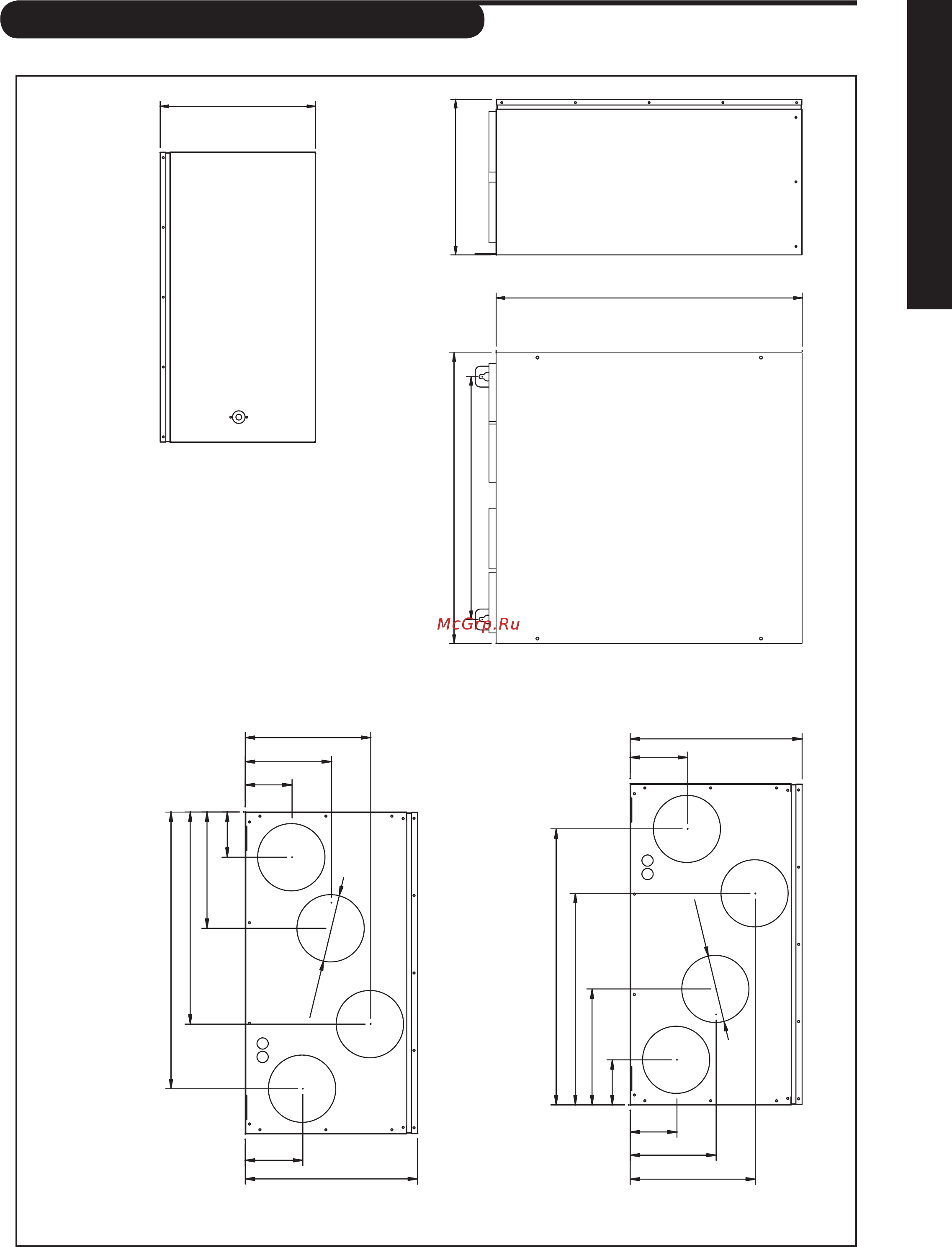

ГАБАРИТЫ УСТАНОВОК
SERVICE HATCH
598
630
500
WASTE AIR
OUTSIDE
AIR
SUPPLY AIR
EXHAUST
AIR
514
320
87
394
84
160
216
233
Ø 125
107
320
320
Enervent® PLAZA
WASTE AIR
OUTSIDE
AIR
SUPPLY AIR
EXHAUST
AIR
514
320
87
394
84
160
216
233
Ø 125
107
Left handed
Right handed
