9
Enervent® ECC
РУКОВОДСТВО

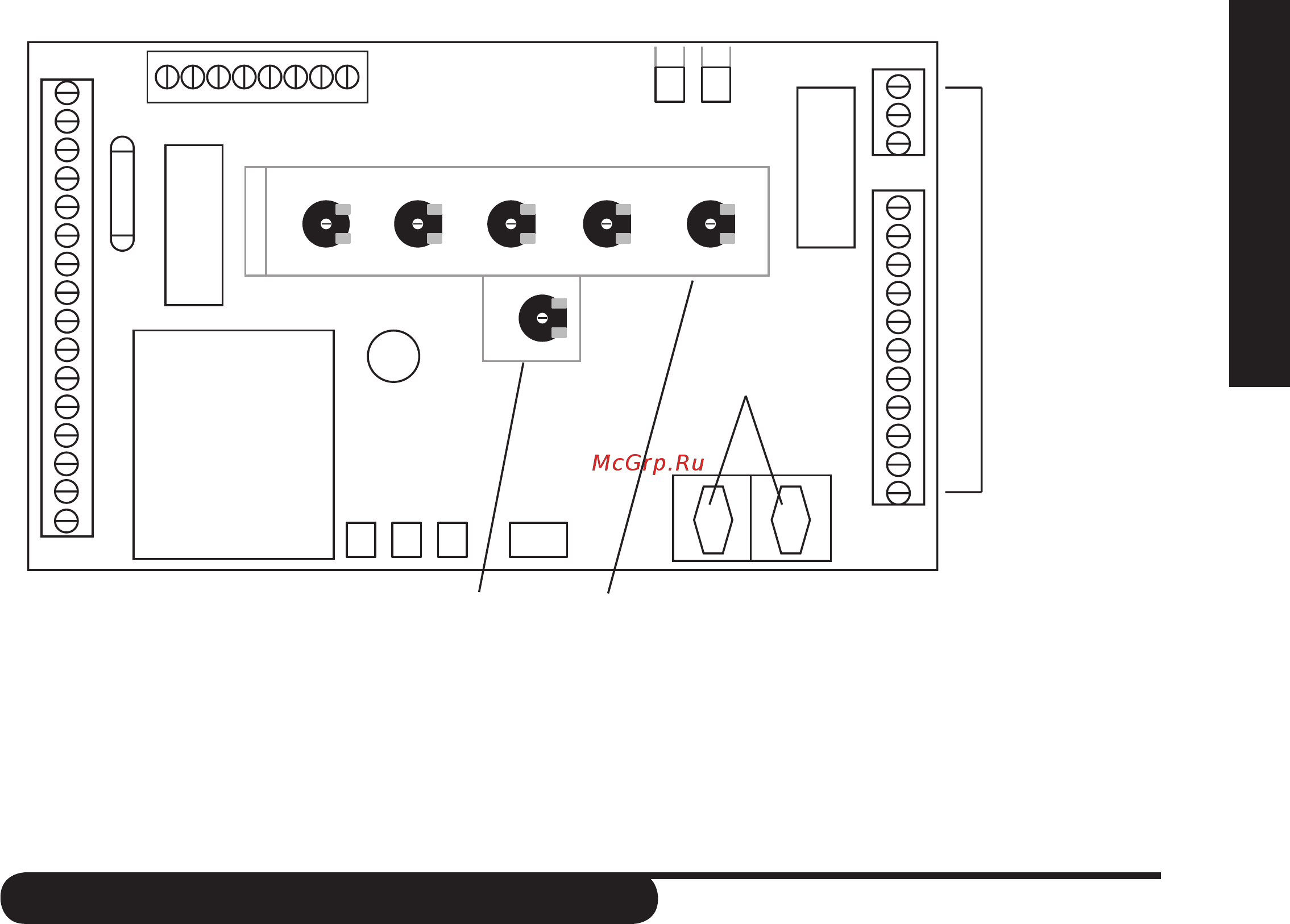

Материнская плата вентустановок eco EC(E) (с вентиляторами DC)
Вентиляционная установка не требует какого-либо механического обслуживания, только периодической замены
фильтров и очистки теплообменника и вентиляторов при необходимости. Отключите питание установки перед
началом работ по обслуживанию (выключателем или снятием сервисного люка для LTR). Подождите 2 минуты, прежде
чем начинать работу, т.к. вентиляторы продолжают работать по инерции, а электрический воздухонагреватель
моделей ECE будет оставаться горячим в течение некоторого времени.
Очистка теплообменника
При замене фильтров проверьте чистоту теплообменника. Если требуется очистка, выньте рекуператор из установки
и аккуратно промойте его под душем с использованием мягких моющих средств. Не намочите двигатель! Также
теплообменник может быть очищен путем продувания каналов сжатым воздухом. Не используйте мойки высокого
давления и не погружайте ротор в воду! При повторном пуске установки после очистки проверьте свободный ход
ротора.
Очистка вентиляторов
При замене фильтров проверьте состояние вентиляторов. Если требуется очистка, снимите вентиляторы и очистите
лопасти небольшой щеткой (например, зубной) или сжатым воздухом.
ОБСЛУЖИВАНИЕ
15
10 20
LTO TEMP
Контрольные панели
подключаются здесь
(как минимум 1).
Внешние контрольные подключения
ВНИМАНИЕ! ПОДРОБНАЯ ИНФОРМАЦИЯ НА СХЕМАХ В КОНЦЕ РУКОВОДСТВА.
FAN SPEED CTRL
0 %
TF
DIFF
-20 %
+10 %
S1
20 %
30 %
40 %
S2
40 %
50 %
60 %
S3
60 %
80 %
70 %
S4
80 %
90 %
100 %
TF
CTRL
PF
CTRL
Теплообменник может быть
выключен только если наружная
температура выше +15°C (значение
можно установить на этом
потенциометре)
Потенциометр устанавливает расход воздуха.
Регулировка осуществляется пропорционально
скоростям вентиляторов. Например, на скорости 4
значение -10% будет соответствовать 100%
скорости вытяжного и 90% скорости приточного
вентилятора. Читайте также соответствующий
раздел Руководства.
