Enervent® ECC
РУКОВОДСТВО
ОБЩАЯ ИНФОРМАЦИЯ О ВЕНТИЛЯЦИИ
Никогда не выключайте вентиляционную установку. Обеспечивайте вентустановку требующейся мощностью.
При недостаточной вентиляции уровень влажности в помещениях становится слишком высоким, в результате
на поверхности холодных окон будет образовываться конденсат. Для помещений рекомендуется уровень
относительной влажности 40 - 45% (при температуре воздуха 20 - 22°C), при котором влага не конденсируется,
при этом уровень влажности остается комфортным. Регулярно проверяйте уровень влажности. Это можно сделать
гигрометром. При повышении уровня влажности выше 45% необходимо увеличить вентиляцию, а при падении ниже
40% - уменьшить. Регулярно проверяйте чистоту фильтров. Зимой фильтр вытяжного воздуха загрязняется быстрее
фильтра приточного воздуха. В результате снижается поток воздуха, что приводит к понижению относительной
влажности и температуры воздуха. Проверяйте состояние фильтров ежемесячно, одновременно контролируя
исправность роторного рекуператора (его вращение). Закрывайте воздухозаборники наружного и отработанного
воздуха, если установка не используется в течение длительного времени, это позволит избежать образования
конденсата на двигателях вентиляторов.
КОНТРОЛЬНАЯ ПАНЕЛЬ
Скорость вентиляторов
Индикация скорости вентиляторов на контрольной панели обеспечена четырьмя светодиодами зеленого цвета
(минимальная скорость - внизу, максимальная - наверху). Под линией светодиодов находится кнопка (1) для
изменения скорости вентиляторов. Подсветка горит равномерно после включения; мигание означает, что включена
функция избыточного давления.
Подогрев приточного воздуха
Контрольные панели вентустановок ЕCE также снабжены кнопкой (2) для включения электрического калорифера
и выбора температуры приточного воздуха. Четыре светодиода соответствуют следующим температурам (снизу
вверх): +17°C, +19°C, +21°C, +23°C. Чем выше скорость вентиляторов, тем сложнее достичь более высокой
температуры приточного воздуха.
Рекуперация
На контрольной панели также находится кнопка включения теплообменника (3) и один светодиод - индикатор
статуса его работы (вкл. - горит/выкл - не горит). Отключение теплообменника целесообразно в жару, если
температура воздуха на улице ниже или равна температуре воздуха в доме. Если температура воздуха в доме
ниже, то можно использовать его прохладу для снижения температуры наружного воздуха. Не рекомендуется
отключать теплообменник при наружной температуре ниже +15 °C (значение можно установить между +10...+20°C
на материнской плате). Выключенный теплообменник включится автоматически при наружной температуре,
соответствующей установленному значению.
Обслуживание / Тревожное оповещение
Cрабатывание Service / alarm демонстрируется красным светодиодом (4). Он автоматически подсвечивается
каждые три месяца для напоминания о необходимости проверки состояния фильтров. Сигнал отключается путем
выключения электропитания вентустановки. Мигание красного светодиода может свидетельствовать о: падении
температуры приточного воздуха ниже +5°C, срабатывании автоматической защиты от перегрева, срабатывании
внешней тревоги (если подключено) и экстренной остановки (если подключено).
max
min
on / off
max
min
on / off
3
1
2
4
5
3
4
5
1

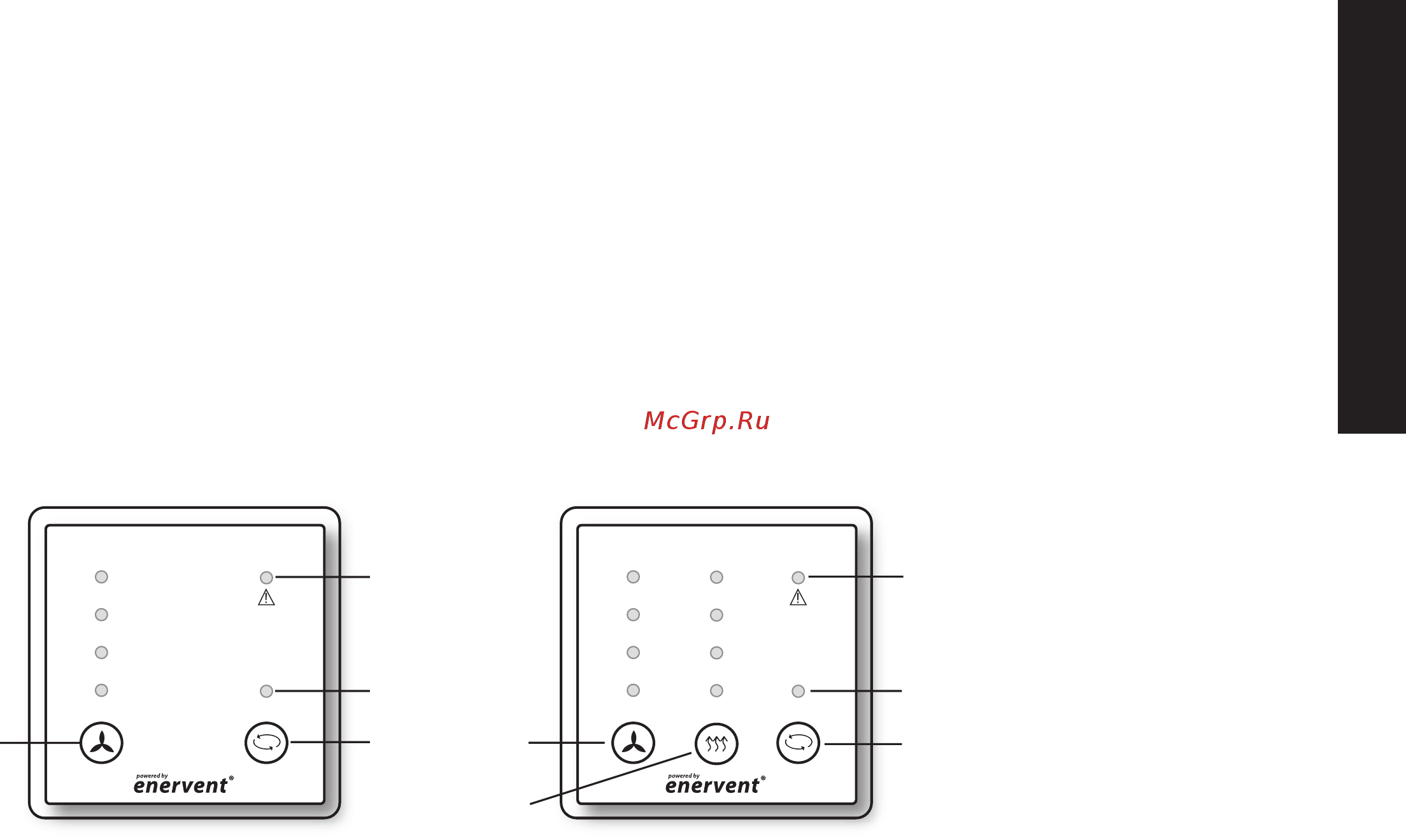

Контрольная панель ECC-05
1. Кнопка изменения скорости вентилятора. 4 светодиода - 4 скорости вентилятора
2. Кнопка температуры приточного воздуха с 4 светодиодами (для моделей ECE)
3. Кнопка включения теплообменника
4. Светодиод, идентифицирующий работу теплообменника
5. Обслуживание / Тревога (светодиод)
Контрольная панель
ECC-05
