38
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

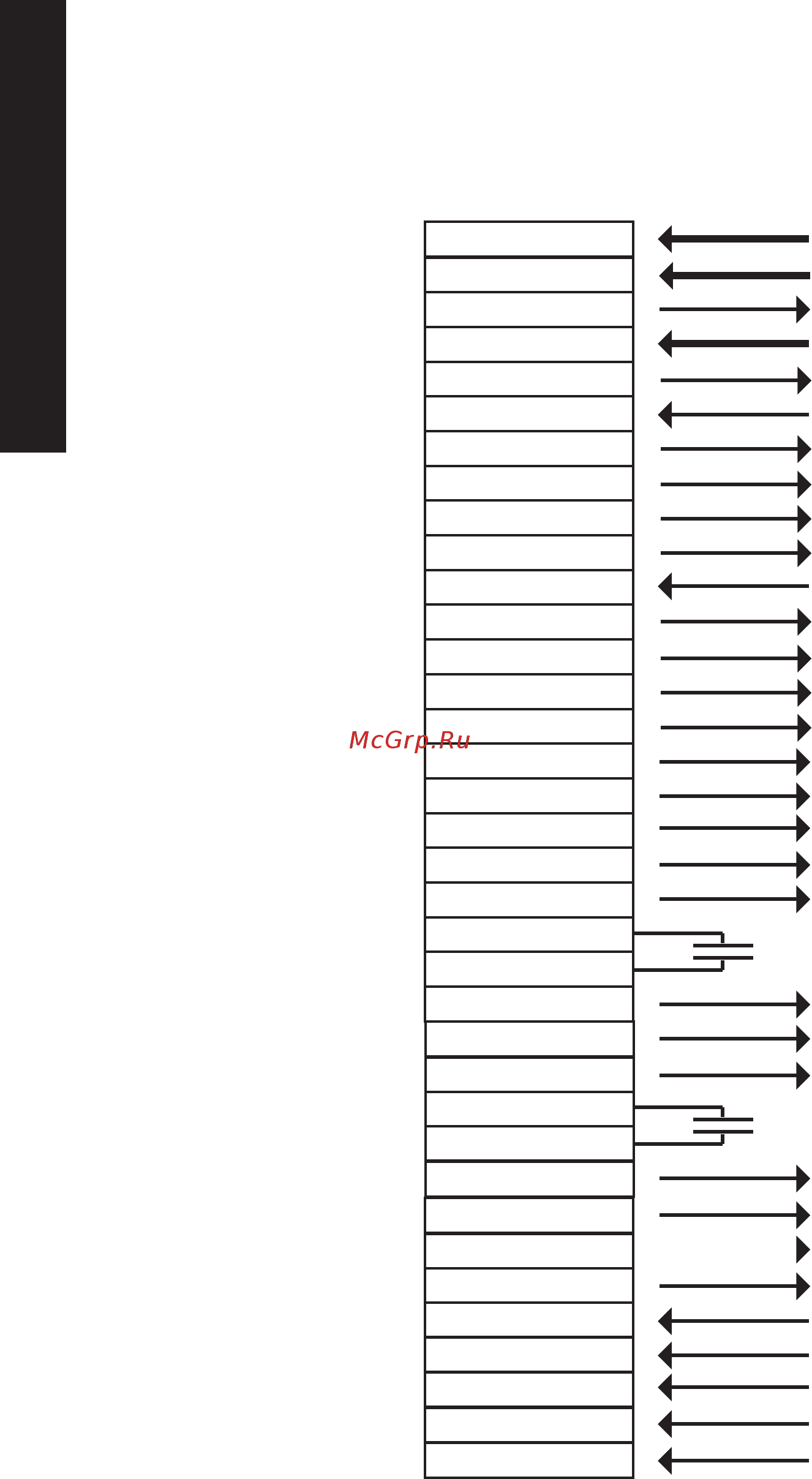

WIRING, max. 250 V
max. 250 V
Connector type Internal Connector External
Screw PE
Earth to the AHU
Screw N IN
Neutral to the AHU
Screw N SW
To Door switch / Main switch
Screw L IN 230 VAC, 50 Hz supply to the AHU
Screw L SW To Door switch / Main switch
Screw L From Door switch / Main switch
Screw L 230 VAC, 50 Hz after main switch / door switch
Screw L 230 VAC, 50 Hz after main switch / door switch
Screw L 230 VAC, 50 Hz after main switch / door switch
Screw L 230 VAC, 50 Hz after main switch / door switch
Screw N From door switch / main switch
Screw N Neutral after main switch / door switch
Screw N Neutral after main switch / door switch
Screw N Neutral after main switch / door switch
Screw N Neutral after main switch / door switch
Screw LTO N Neutral for heat recovery motor
Screw LTO E 230 VAC for heat recover motor
Screw
AFT HEAT N Neutral for electrical heater (ECE-models)
Screw
AFT HEAT
L 230 VAC for electrical heater (ECE-models)
Screw PFC Z Capasitor for exhaust air fan
Screw PFC
CAP Capasitor for exhaust air fan
Screw PFC
CAP
Screw PFC
N Neutral for exhaust air fan
Screw PFC
L 100...230 VAC for exhaust air fan
Screw TFC Z Capasitor for supply air fan
Screw TFC
CAP Capasitor for supply air fan
Screw TFC
CAP
Screw TFC
N Neutral for supply air fan
Screw TFC
L 60..230 VAC for supply air fan
Quick
TRANSFORMER N for fan transformer
Quick TRANSFORMER 230 VAC for fan transformer
Quick
TRANSFORMER 230 VAC from fan transformer
Quick
TRANSFORMER 180 VAC from fan transformer
Quick
TRANSFORMER 140 VAC from fan transformer
Quick
TRANSFORMER 100 VAC from fan transformer
Quick
TRANSFORMER 60 VAC from fan transformer
