Инструкция по монтажу иэксплуатации
5
EWAQ016~064BAW + EWYQ016~064BAW
Моноблочный чиллер для воды с воздушным охлаждением
4PW70082-1E – 2016.12

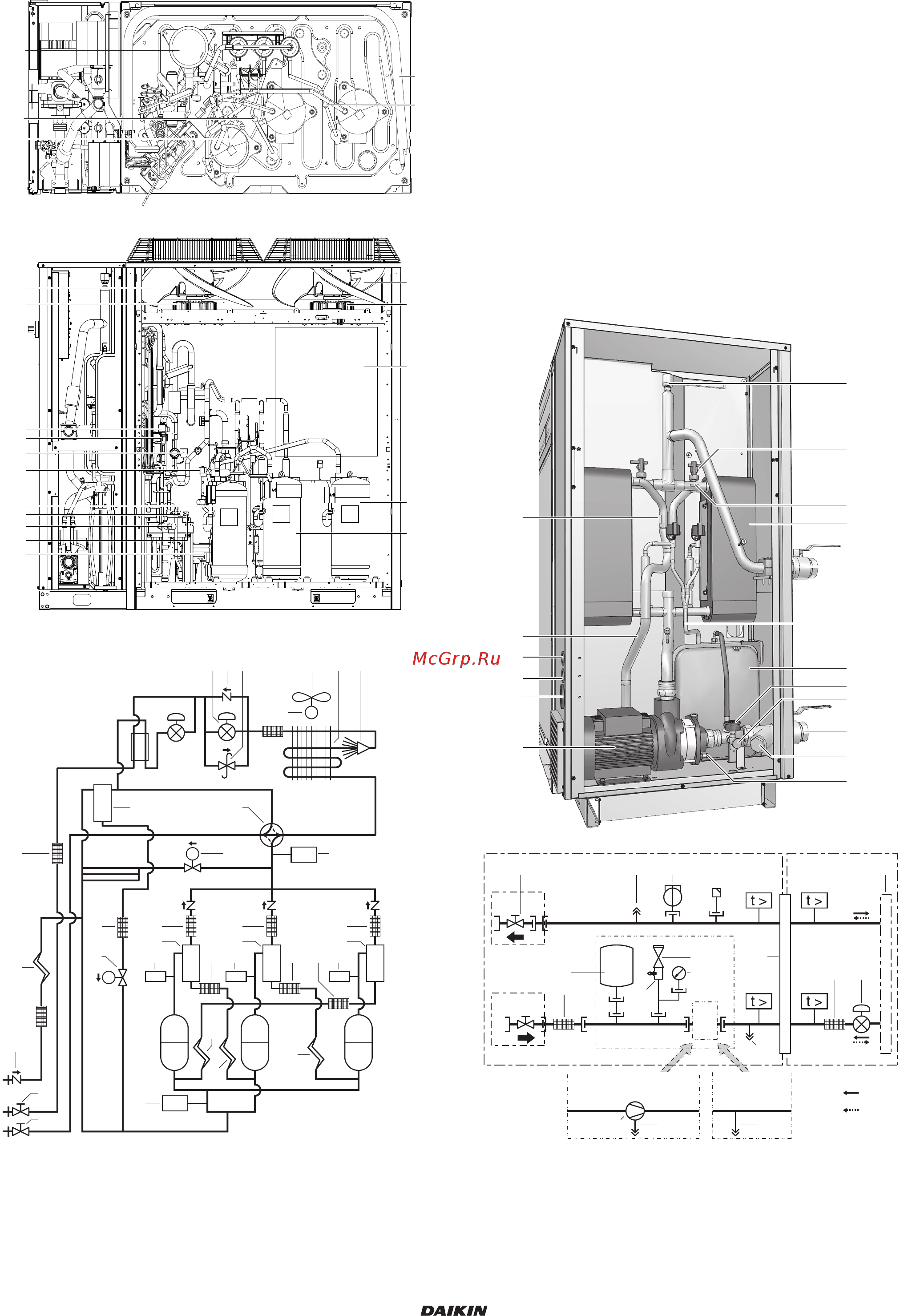

7.2. Основные компоненты наружного модуля
Приведенная ниже иллюстрация относится к модели EWYQ032.
Функциональная схема наружного модуля
1 Электронный терморегулирующий вентиль
(дополнительное охлаждение) (Y2E)
2 Электронный терморегулирующий вентиль
(главный) (Y1E)
3 Обратный клапан
4 Фильтр
5 Вентиляц.
6 Двигатель вентилятора (M1F,M2F)
7 Теплообменник
8 Распределитель
9 Вентиль регулировки давления
10 Накопитель
11 4-ходовой клапан (теплообменник) (Y3S)
12 Соленоидный клапан (Y1S)
13 Датчик высокого давления (SENPH)
14 Электромагнитный клапан (Y2S)
15 Маслоотделитель
16 Реле высокого давления
17 Капиллярная трубка
18 Компрессор (INV)
19 Компрессор (STD1)
20 Компрессор (STD2)
21 Датчик низкого давления (SENPL)
22 Сервисный порт (заправка хладагентом)
23 Запорный вентиль (жидкостная линия)
24 Запорный вентиль (газовая труба)
25 Коробка электрических компонентов
7.3. Основные компоненты гидромодуля
Гидравлический отсек (панель 3)
16
7
10
16
16
5
6
5
25
20
19
6
1
2
11
12
18
23
24
14
22
M
INV
SV
HPS
STD1
HPS
STD2
HPS
SENPH
SENPL
SV
1 3
4
17
5 842 69 7
4
22
13
10
4 4 4 4
15 15 15
3
18 20
21
23
3
12
11
3
14 16 16 164 44
17
17
24
1917
13
3
1
4
7+9
7+8
14
6
2
18
17
5
2
12
15
11
10
16
7+9
7+8 4 12
19
22 21
20 13
19 13 1
2
2
2
2
14
R11T R14T
R12T R13T
AB
C
EWAQ*P*, EWYQ*P*,
EWAQ*H*, EWYQ*H*
EWAQ*N*,
EWYQ*N*,
11
15
1014 10
D
E
