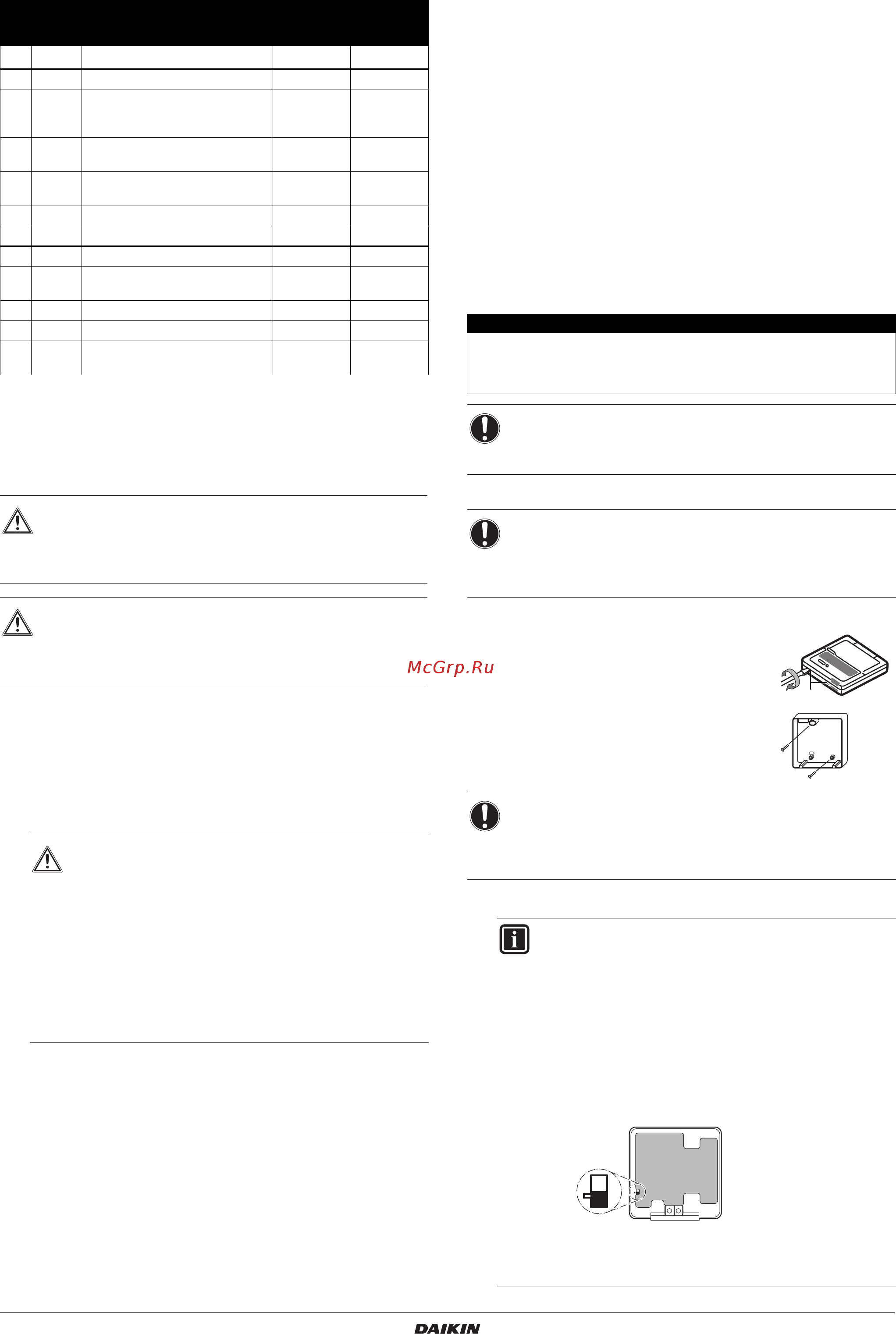

Daikin EWAQ040BAWN [22/56] Прокладка проводки

Daikin EWAQ040BAWN [22/56] Прокладка проводки
Инструкция по монтажу иэксплуатации
17
EWAQ016~064BAW + EWYQ016~064BAW
Моноблочный чиллер для воды с воздушным охлаждением
4PW70082-1E – 2016.12
Требования к кабелям
Процедура
1 Откройте крышку распределительной коробки.
2 Используя соответствующий кабель, подсоедините кабели
электропитания и связи к соответствующим клеммам, как
показано на электрической схеме и на рисунке в главе
"8.10.7. Прокладка проводки" на странице 17.
3
Прикрепите кабели с помощью стяжек к креплениям стяжек
кабелей в целях устранения натяжения и обеспечьте
отсутствие контакта кабеля с трубами и острыми краями.
Ни в коем случае не сжимайте кабели, уложенные в связки.
Примечание: на рисунке в главе "8.10.7. Прокладка
проводки" на странице 17 показана только описываемая
местная проводка.
4 Закройте крышку распределительной коробки, следуя
инструкциям, приведенным в разделе "7.1. Открытие блока"
на странице 4, в обратном порядке.
8.10.7. Прокладка проводки
Важно, чтобы провода низкого напряжения и провода
электропитания были отделены друг от друга. Чтобы избежать
электромагнитных помех, расстояние между ними должно всегда
составлять не менее 25 мм.
Электропроводка должна установлена, как показано на
рисунке 18.
PS = Электропитание
LV = Низкое напряжение
HV = Высокое напряжение
8.10.8. Установка пульта дистанционного управления
В комплектацию входит пульт дистанционного управления,
позволяющий легко и удобно задавать параметры работы блока,
осуществлять его эксплуатацию и обслуживание. Чтобы
пользоваться пультом дистанционного управления, нужно
выполнить его установку в изложенном далее порядке.
Характеристики электропроводки
Процедура
1 Снимите переднюю часть пульта управления.
Вставьте в щели (1) в задней части
пульта плоскую отвертку и снимите
переднюю часть
пульта.
2 Закрепите пульт дистанционного
управления на ровной поверхности.
3 Подсоедините проводку от агрегата.
Пози-
ция
Связка
кабелей
Описание
Необходимое
количество
жил кабеля
Максимальн-
ый рабочий
ток
1
PS Электропитание 4+GND
(b)
(b) См. паспортную табличку на блоке или буклет с техническими характеристиками.
2
LV Стандартный пульт ДУ (F1/F2) 2
(c)
(c) Минимальное сечение кабеля 0,75 мм
2
.
3
LV Дополнительный пульт
дистанционного управления
(P1/P2)
(a)
(a) Дополнительное оборудование
2
(c)
4
LV Сигнал ВКЛЮЧЕНИЯ/
ВЫКЛЮЧЕНИЯ термостата
(a)
2
(c)
5
LV Сигнал охлаждения/нагрева
термостата
(a)
2
(c)
6
LV Сигнал ВКЛЮЧЕНИЯ
(a)
2
(c)
7
LV Сигнал ВЫКЛЮЧЕНИЯ
(a)
2
(c)
8
HV Выход для охлаждения/нагрева 20,3А
9
HV Выход для ВКЛЮЧЕНИЯ/
ВЫКЛЮЧЕНИЯ
20,3А
10
HV Выход сигнала ошибки 20,3А
11
HV Выход нагревателя водяных труб 21А
12
HV Выход ВКЛЮЧЕНИЯ/
ВЫКЛЮЧЕНИЯ насоса
20,3А
(d)
(d) Только для моделей с насосом (блоки EWAQ*BAW(P/H)* и EWYQ*BAW(P/H)*)
.
PS = электропитание (см. раздел "8.10.7. Прокладка проводки" на странице 17)
LV = низкое напряжение (см. раздел "8.10.7. Прокладка проводки" на странице 17)
HV = высокое напряжение (см. раздел "8.10.7. Прокладка проводки" на странице 17)
ОСТОРОЖНО
Типы и размеры всех кабелей необходимо выбирать
всоответствии с местными и общегосударственными
нормативами.
ПРЕДУПРЕЖДЕНИЕ
По окончании всех электротехнических работ проверьте
надежность крепления каждой электродетали и каждой
клеммы внутри блока электродеталей.
Во избежание воздействия электромагнитных
помех проследите за тем, чтобы все кабели
оказались всоответствующих связках и были
правильно проложены, как показано на
рисунке в главе "8.10.7. Прокладка проводки"
на странице 17.
Чтобы избежать воздействия (внешних)
электромагнитных помех, связки кабелей,
находящиеся снаружи блока, следует
прокладывать на расстоянии не менее 25 мм
друг от друга.
Спецификация проводки Значение
Тип 2-жильный
Сечение 0,75-1,25 мм
2
Максимальная длина 500 м
ВНИМАНИЕ!
Проводка для подключения в комплект поставки не
входит.
ВНИМАНИЕ!
Пульт дистанционного управления, входящий
в комплект принадлежностей, монтируется внутри
помещения.
ВНИМАНИЕ!
Во избежание деформации нижней части пульта
дистанционного управления не прилагайте излишних
усилий при затяжке крепежных винтов.
ИНФОРМАЦИЯ
При наличии, помимо стандартного, еще и допол-
нительного пульта дистанционного управления
(EKRUAHTB):
Подсоедините электропроводку обоих пультов
дистанционного управления одинаково в соот-
ветствии с приведенным ниже описанием.
Выберите главный и подчиненный пульт
управления переключением селекторного
переключателя SS1.
Выполнять функцию термостата помещения может
только тот пульт дистанционного управления,
который назначен ведущим.
1
SS
M
PCB
SS1
S Ведомый
M Ведущий
