EWAQ016~064BAW + EWYQ016~064BAW
Моноблочный чиллер для воды с воздушным охлаждением
4PW70082-1E – 2016.12
Инструкция по монтажу иэксплуатации
12
рис. «Предельно допустимый объем воды»
Значение предварительного давления по умолчанию (Pg)
соответствует разности высот 7 м.
Если разность высот системы составляет менее 7м
Иобъем в системе меньше максимально допустимого
значения при предварительном давлении (Pg) (см. график
выше), регулировка предварительного давления (Pg) НЕ
требуется.
Пример 1
Блок установлен на 5 м ниже самой высокой точки вконтуре
воды. Общий объем воды в контуре составляет 250 л.
В этом примере ни каких бы то ни было действий, ни
корректировки не требуется.
Пример 2
Агрегат установлен в самой высокой точке в контуре
циркуляции воды. Общий объем воды в контуре составляет
(без применения гликоля) 420 л.
Результат:
Поскольку 420 л больше, чем 340 л, предварительное
давление необходимо понизить (см. таблицу выше).
Требуемое предварительное давление:
Pg=(H/10+0,3) бар=(0/10+0,3) бар=0,3 бар
Соответствующий максимальный объем воды можно
определить по графику: примерно 490 л.
Так как общий объем воды (420 л) меньше
максимального объема воды (490 л), для данной
установки достаточно расширительного бака.
4 Создание предварительного давления в расширительном
баке
Когда требуется изменить созданное по умолчанию
давление в расширительном баке (1 бар), соблюдайте
следующие правила:
Для создания
предварительного давления
в расширительном баке используйте только осушенный
азот.
Создание в расширительном баке ненадлежащего
давления приведет к сбоям в работе системы. Поэтому
корректировку предварительного давления следует
доверять только установщику.
8.9.3. Соединение трубопроводов воды
Соединения водяных труб должны производиться
всоответствии с действующими нормативами и с прилагаемой к
блоку схемой при соблюдении направлений подачи и выпуска
воды.
Проникновение в контур воды грязи может привести
к неисправности. Поэтому при подсоединении контура
циркуляции воды соблюдайте следующие правила:
Используйте только чистые трубы.
При удалении заусенцев направляйте конец трубы вниз.
При прокладке
сквозь стену закрывайте конец трубы, чтобы
в нее не попадали грязь и пыль.
Герметизируйте соединения хорошим резьбовым
герметиком. Герметизация должна выдерживать давление и
температуру системы, а также быть устойчива
кприсутствию гликоля в воде.
Используя нелатунные металлические трубы, обязательно
изолируйте оба материала друг от друга, чтобы
предотвратить гальваническую коррозию.
Задайте соответствующие значение слива
для клапана
сброса давления.
Латунь является мягким
материалом, поэтому при
подсоединении контура
циркуляции воды пользуйтесь
соответствующими
инструментами. Применение
неподходящих инструментов
приведет к повреждению труб.
Чтобы система циркуляции воды работала исправно, нужно
обязательно установить регулирующий клапан. Клапан
(приобретается по месту установки) предназначен для
регулировки водотока в системе.
8.9.4. Установка комплекта запорных клапанов
См. рисунок 10.
1 Переходник
2 Запорный вентиль
8.9.5. Изоляция трубопроводов воды
Во избежание образования конденсата во время охлаждения
и уменьшения производительности нагрева и охлаждения,
а также во избежание замерзания наружных трубопроводов
воды в зимний период необходимо изолировать весь контур
циркуляции воды, включая все трубопроводы. Во избежание
замерзания наружных трубопроводов воды при температуре
окружающего воздуха –15°C толщина изоляционного материала
должна составлять не менее 13 мм при λ=0.039 W/mK.
Если температура воздуха
превышает 30°C, а относительная
влажность выше RH 80%, толщина изоляционного материала
должна составлять не менее 20 мм — тогда на поверхности
изоляционного материала конденсат скапливаться не будет.

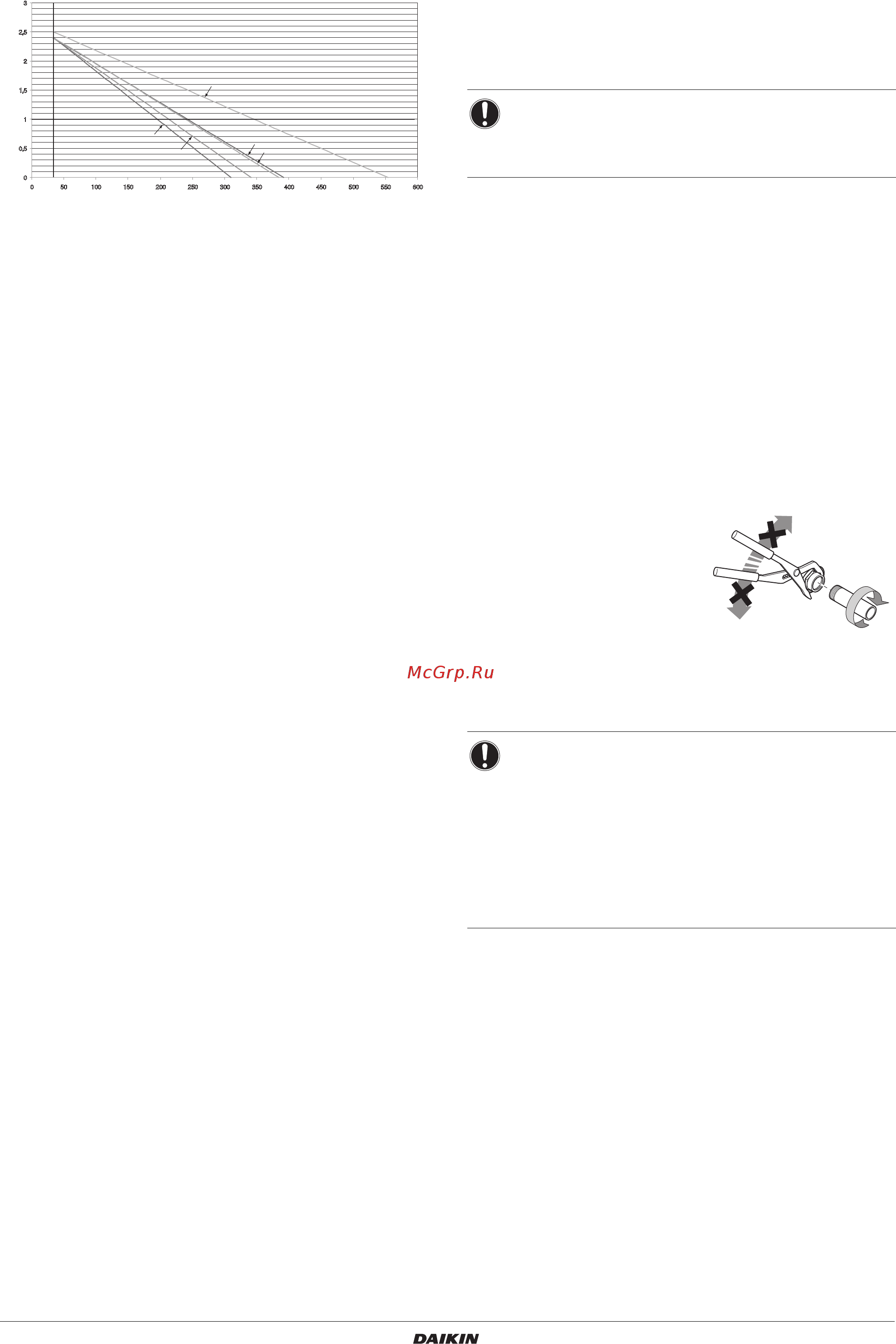

pre-pressure = предварительное давление
maximum volume = макс. объем (вода или вода + гликоль)
A = Система без гликоля
B Система с 30-процентным раствором
этиленгликоля
C Система с 40-процентным раствором
этиленгликоля
D Система с 30-процентным раствором
пропиленгликоля
E = Система с 40-процентным раствором
пропиленгликоля
F = По умолчанию
(См. Осторожно: "использование гликоля" на странице 13)
0
0,5
1
1,5
2
2,5
3
0 50 100 150 200 250 300 350 400 450 500 550 60
0
Maximum volume [l]
Pre-pressure [bar]
A
B
F
C
D
E
33
ВНИМАНИЕ!
При подсоединении труб будьте аккуратны
и старайтесь не деформировать их применением
излишней силы.
ВНИМАНИЕ!
Агрегат может использоваться только в замкнутой
водяной системе. Применение воткрытом
водяном контуре может привести к повышенной
коррозии трубопроводов воды.
Ни в коем случае не используйте в контуре
циркуляции воды детали с цинковым покрытием.
Может начаться активная коррозия таких деталей,
поскольку во внутреннем контуре циркуляции
воды применяются медные трубы.
