EWAQ016~064BAW + EWYQ016~064BAW
Моноблочный чиллер для воды с воздушным охлаждением
4PW70082-1E – 2016.12
Инструкция по монтажу иэксплуатации
18

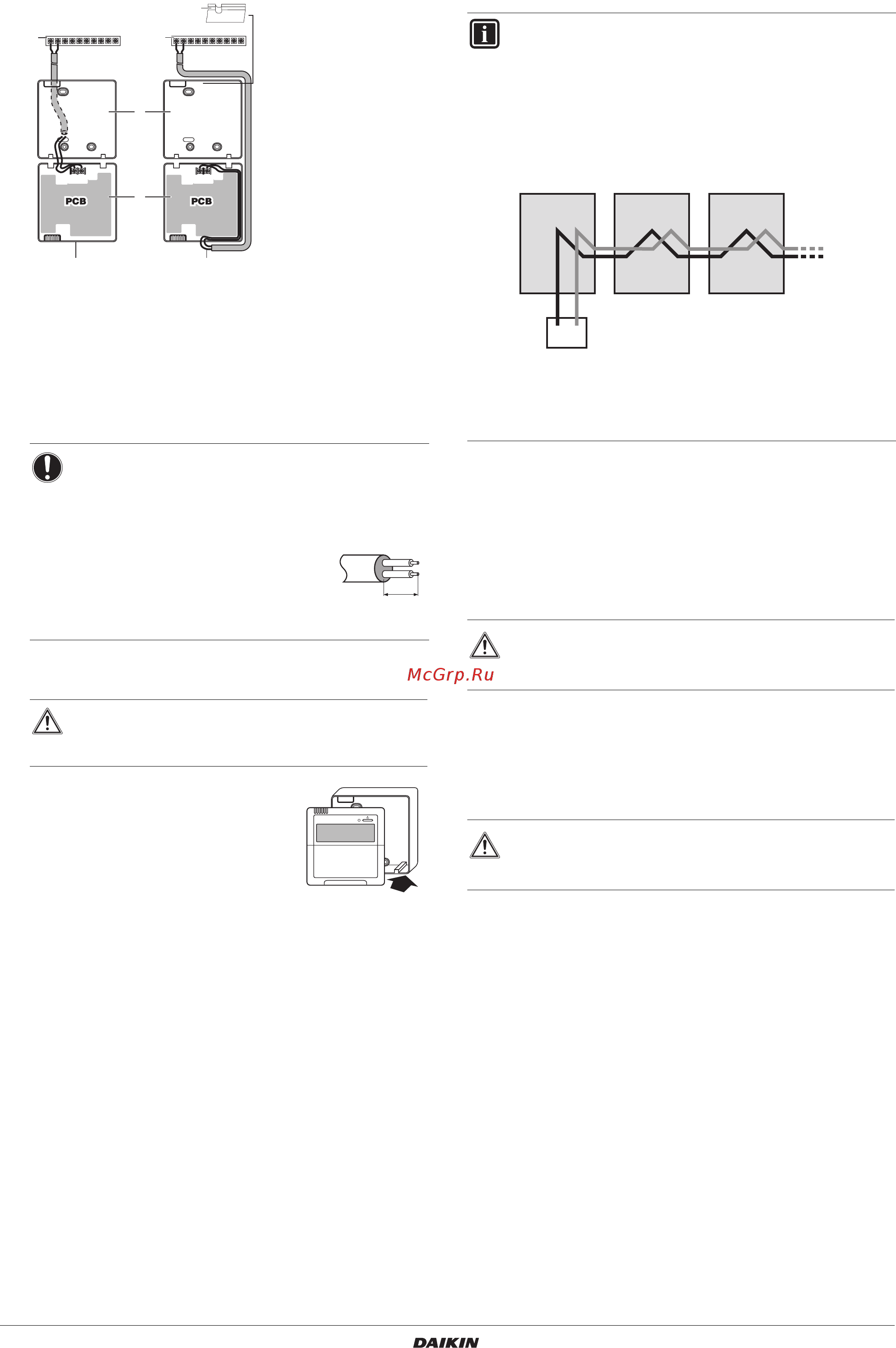

1 Агрегат
2 Задняя часть пульта дистанционного управления
3 Передняя часть пульта дистанционного управления
4 Подсоединение сзади
5 Подсоединение сверху
6 Для сквозной прокладки проводки используются
труборезы.
Соедините клеммы пульта ДУ и клеммы внутри блока (P1
с P1, P2 с P2), как показано на рисунке выше.
4 Установите верхнюю часть пульта дистанционного
управления на место.
Сначала найдите правильное
положение по защелкам в нижней
части.
Как подсоединить несколько агрегатов
8.11. Установка дополнительного оборудования
Об установке дополнительного оборудования см. инструкции по
монтажу, поставляемые вместе с дополнительным оборудо-
ванием, или документацию на данный чиллер.
8.12. Подключение электропроводки
9. ПУСКОНАЛАДКА ЧИЛЛЕРА
9.1. Проверка завершения монтажа
После монтажа блока проверьте следующее:
1 Электропроводка
Убедитесь в том, что прокладка и подсоединение
электропроводки выполнены в соответствии с указаниями,
приведенными в главе "8.10.6. Подсоединение кабелей
электропитания исвязи блока" на странице 16,
всоответствии с прилагаемыми электрическими схемами, а
также общеевропейскими и национальными стандартами и
правилами.
2 Плавкие предохранители и защитные устройства
Проследите за тем, чтобы параметры
плавких предохрани-
телей и предохранительных устройств, установленных при
монтаже системы, соответствовали указанным в таблице
"Электрические характеристики" на странице 3. Убедитесь
втом, что ни один из предохранителей и ни одно из
предохранительных устройств не заменено перемычками.
3 Заземление
Убедитесь в том, что провода заземления подсоединены
правильно и все контакты надежно затянуты.
ВНИМАНИЕ!
Чтобы избежать воздействия (внешних)
электромагнитных помех, не следует
прокладывать силовые кабели рядом
суправляющими.
Снимите защитный экран стой
части кабеля, которая должна
проходить внутри корпуса
пульта дистанционного
управления ( L ).
ОСТОРОЖНО
В процессе установки следите за тем, чтобы нигде
не зажать проводку.
P1P2
1
1
6
2
3
4 5
P1P2
P2
P1
P2
P1
L
1
ИНФОРМАЦИЯ
Для управления несколькими агрегатами подключите
пульт дистанционного управления, как указано выше.
Для управления всеми остальными агрегатами данным
контроллером каждый следующий агрегат должен быть
подключен так, как показано на приведенном рисунке
(значение: подключите P1 предыдущего агрегата к P1
следующего агрегата, подключите P2 предыдущего
агрегата к P2 следующего агрегата и т.д...).
Ограничение: 16 плат EWA/YQ016~032
считается 1 платой
EWA/YQ040~064
считается 2 платами
ПРЕДУПРЕЖДЕНИЕ
Перед проведением всех электромонтажных работ
отключайте электропитание.
ПРЕДУПРЕЖДЕНИЕ
Перед проведением всех электромонтажных работ
отключайте электропитание.
P1 P1 P1P2
P1 P2
P2 P2
удаленный контроллер
