EWAQ016~064BAW + EWYQ016~064BAW
Моноблочный чиллер для воды с воздушным охлаждением
4PW70082-1E – 2016.12
Инструкция по монтажу иэксплуатации
8

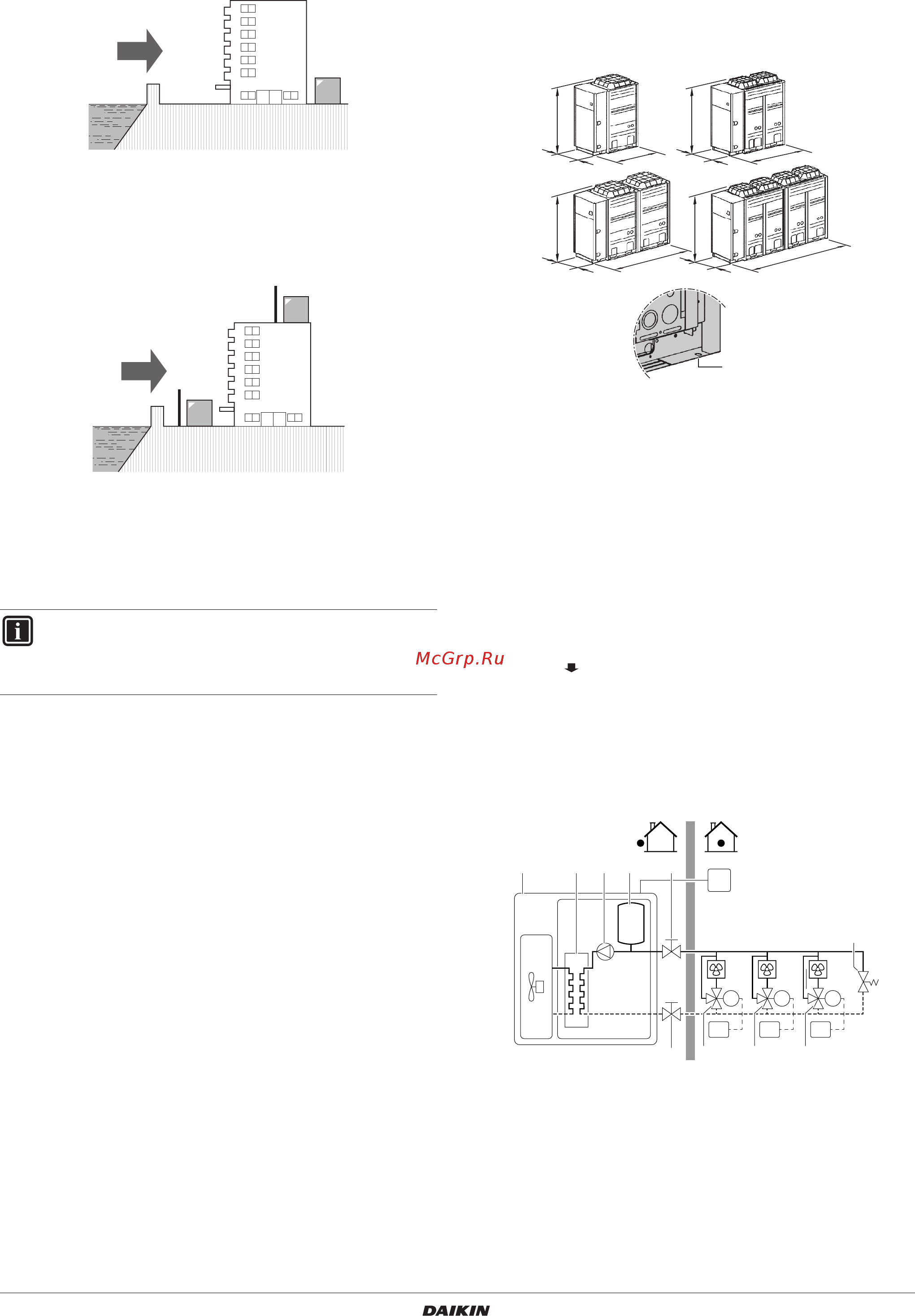

Наружный блок устанавливается там, где он не
подвергается прямому воздействию морского ветра.
Пример: За зданием
Если наружный блок подвергается прямому воздействию
морского ветра, необходимо смонтировать ветрогаситель.
Ветрогаситель устанавливается таким образом, чтобы
осталось свободное место для монтажа.
a Морской ветер
b Здание
c Наружный блок
d Ветрогаситель
8.2.2. Выбор места установки в условиях
холодного климата
Чтобы обезопасить устройство от воздействий снега
идождя, закройте боковые стороны наружного блока
защитными экранами.
В регионах, где обычно выпадает много снега, очень важно
установить блок в таком месте, где на него не будет
воздействовать снег (см. рисунок 1). Если есть вероятность
бокового снегопада, обеспечьте защиту змеевика
теплообменника от снега (при необходимости сделайте
боковой козырек
) и проследите за тем, чтобы воздух
беспрепятственно выходил из блока.
Установите блок на такой высоте, чтобы его не заметало
снегом (если нужно, соорудите подставку).
8.3. Габариты блока
Габариты блока указаны в таблице с техническими данными
в разделе "3.1. Общая информация" на странице 30.
Приведенные в таблице габариты показаны ниже на
иллюстрации (обратите внимание на шаг перфорации под
анкерные болты).
1 EWA/YQ016-025
2 EWA/YQ032
3 EWA/YQ040-050
4 EWA/YQ064
5 Шаг перфорации под анкерные болты (овальные
отверстия 15x22,5)
8.4. Монтажное пространство
Вокруг чиллера должно быть достаточно места для про ведения
сервисного обслуживания и свободной циркуляции воздуха. (На
рисунке ниже можно выбрать один из вариантов). См. рисунок 2.
Tаблица 1 Расстояние от стены (или другого блока) в областях
без обильных снегопадов
Tаблица 2 Расстояние от стены (или другого блока) в областях
собильными снегопадами
Сторона всасывания
Если устройство устанавливается в областях с обильными
снегопадами, расстояния a и b должны превышать >500 мм во
избежание намерзания льда между блоками.
8.5. Типовой образец установки
a Наружный блок
b Рамный теплообменник
c Расширительный бак
d Насос
e Запорный клапан
f Электроприводной клапан
g Байпасный клапан
FCU1...3 Блок фанкойла (приобретается по месту установки)
RC Пульт дистанционного управления
RT1...3 Комнатный термостат
ИНФОРМАЦИЯ
При эксплуатации системы в условиях низкой
температуры окружающего воздуха обязательно
следуйте нижеприведенным инструкциям.
b
c
a
a
b
c
d
c
d
5
12
34
H
W
D
H
W
D
H
W
D
H
W
D
RC
RT1
M1
RT2
M2
RT3
M3
FC1 FC2 FC3
a b c e
e f
i
f f
g
d
4PWRU70082-1E_2016_12.book Page 8 Wednesday, December 7, 2016 12:46 PM
