4.6 Регулировка головки горелки
РЕГУЛИРОВКА ГОЛОВКИ ГОРЕЛКИ
На этом этапе монтажа головка горелки закреплена на
котле, как показано на рисунке (14). На данном этапе
удобно произвести регулировку головы горелки, которая
зависит только от максимальной мощности, которую она
должна развивать.
Прежде чем выполнять регулировку головы горелки,
необходимо определить это значение.
По схеме на рисунке 16 определите риску, на которую
необходимо установить регулировку воздуха.
Регулировка воздуха
Поверните винт (4), пока нужная вам риска не совпадет с
передней плоскостью фланца (5).
ОСТОРОЖНО
Важное замечание
Для того чтобы упростить регулировку,
ослабьте винт (6), выполните регулировку,
после чего затяните его.
Пример:
RS 44/E MZ. Мощность горелки = 300 кВт.
Из графика 16 видно, что для данной мощности,
необходимо установить регулировку воздуха на риску 3, с
учётом давления в камере сгорания.

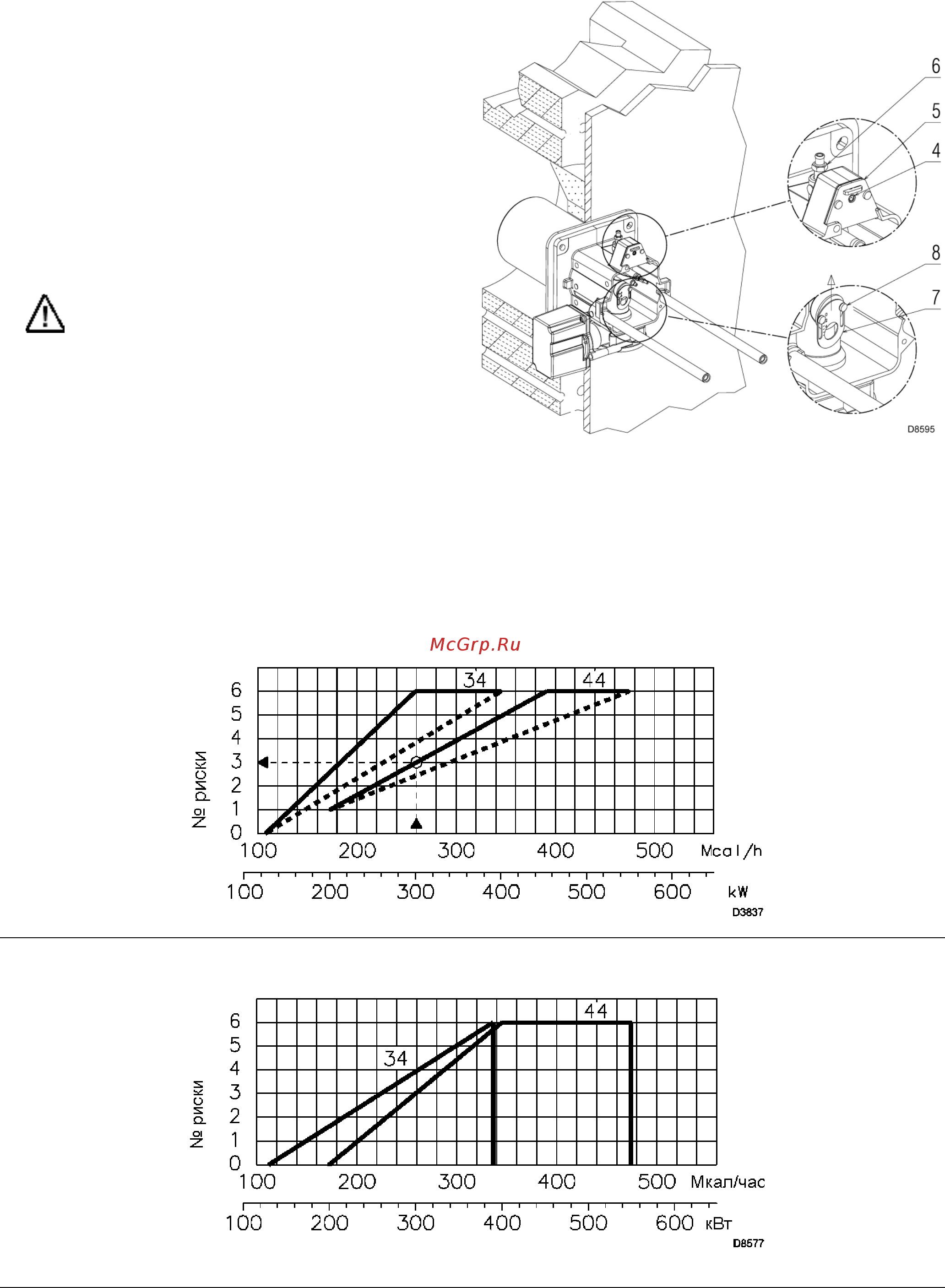

Рис. 15
ЗАМЕЧАНИЕ
Если давление в камере сгорания равно 0 мбар, то регулировка воздуха осуществляется по пунктирной линии,
прочерченной на графике 16.
Регулировка центрального воздуха (рис. 15 – 17)
В том случае, если на каком-нибудь специфическом объекте потребуется некая особая настройка воздуха, имеется ещё
возможность отрегулировать центральный расход воздуха, установив скобку (7) на риску, найденную по графику 17. Для
изменения положения скобки (7), ослабьте винты (8), поднимите скобку на нужную риску, после чего снова затяните
винты (8).
Рис. 16
Максимальная мощность горелки
Максимальная мощность горелки
Рис. 17
Замечание
Указанные здесь регулировки могут быть изменены на этапе пуско-наладки.
