![Riello RS 70 /E t.l. [25/57] Процедура перезапуска после аварийной остановки](/views2/1660448/page25/bg19.png)
25

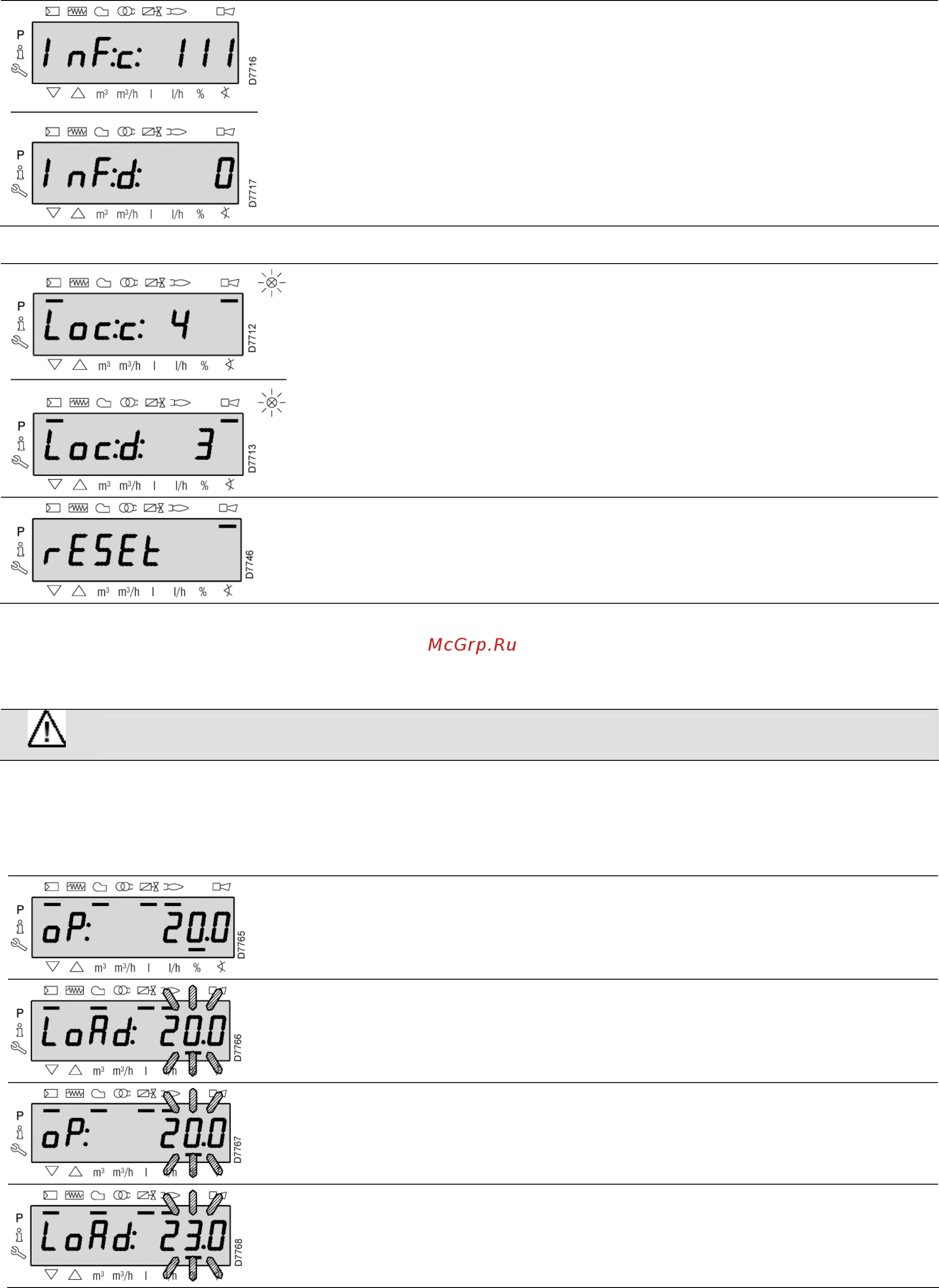

На дисплее попеременно отображается код и диагностика ошибки, которая не
приводит к аварийной остановке системы.
Процедура перезапуска после аварийной остановки
Горелка находится в режиме аварийной остановки, когда на Панели Оператора
загорается красный световой индикатор, а на дисплее попеременно
отображается код аварии (в примере слева с:4) и соответствующая диагностика
(в примере d:3).
Для того чтобы перезапустить горелку после аварийной остановки, нажмите
кнопку “i/reset” и держите её нажатой в течение 1 секунды: на дисплее появится
“rESEt”. После того как кнопка будет отпущена, сообщение об аварийной
остановке исчезнет, а красный световой индикатор погаснет. Блок управления
выйдет из режима аварийной остановки.
Процедура ручной аварийной остановки
В случае необходимости можно произвести аварийную остановку блока управления (автомата горения) и,
следовательно, и самой горелки, вручную. Для этого одновременно нажмите кнопку “i/reset” и любую другую кнопку на
Панели Оператора.
ОСТОРОЖНО
Выключатель 1-0 на рисунке 27 не останавливает горелку мгновенно, а приводит к исполнению
этапа выключения.
Работа в ручном режиме
После того как горелка будет настроена, и будут заданы точки модуляционной кривой, можно проверить работу горелки
вдоль всей кривой в ручном режиме.
Пример
Горелка работает на требуемом уровне мощности: 20%
При нажатии кнопки “F” в течение 1 секунды: появляется “LoAd”, и процент от
номинальной мощности начнёт мигать.
После того как кнопка “F” будет отпущена, дисплей вернётся к стандартному режиму
отображения, когда процент текущей нагрузки мигает: это означает, что горелка
работает в ручном режиме (отключаются любое внешнее управление, активны только
устройства защиты).
Удерживайте нажатой кнопку “F” и кнопками «+» или «-» увеличивайте или уменьшайте
процент нагрузки.
Для того чтобы выйти из ручного режима, нажмите одновременно кнопки «+» и «-» (esc) и удерживайте их нажатыми в
течение 3 секунд: горелка начнёт работать в автоматическом режиме, а мощность будет зависеть от регулировочного
термостата/реле давления (TR).
