20
5 Пуско-наладка, настройка и работа горелки
5.1 Замечания по безопасности при первом запуске горелки
ВНИМАНИЕ
Первый запуск горелки должен
осуществляться уполномоченными
техниками, в соответствии с инструкциями,
приведёнными в настоящем руководстве и в
соответствии со стандартами и
предписаниями действующего
законодательства.
ВНИМАНИЕ
Проверьте, правильно ли работают
устройства регулировки, управления и
безопасности.
5.2 Операции, выполняемые перед первым пуском горелки
¾ Убедитесь в том, что предприятие Поставщик газа выполнило все операции по продувке питающей линии, удалив,
таким образом, воздух или инертные газы, присутствующие в трубопроводах.
¾ Медленно откройте ручные вентили, установленные перед газовой рампой.
¾ Установите давление на реле минимального давления газа на начало шкалы.
¾ Установите давление на реле давления воздуха на начало шкалы.
¾ Установите давление на реле контроля герметичности клапанов (устройство PVP), если таковое установлено, в
соответствие с инструкциями, с которыми поставляется данное устройство.
Реле минимального давления газа Реле давления воздуха
Реле давления для устройства PVP
(если таковое установлено)

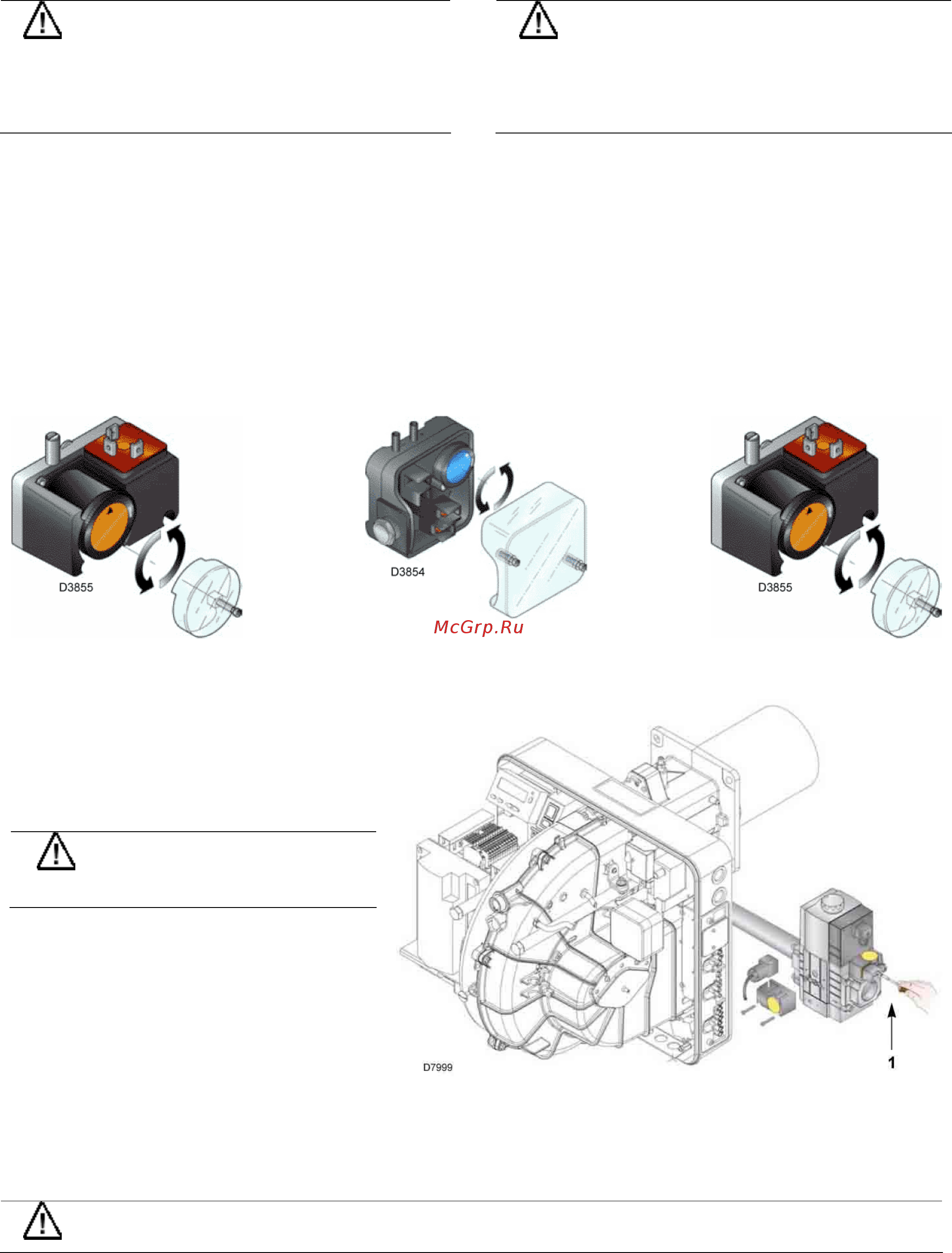

Рис. 23 Рис. 24 Рис. 25
¾ Проверьте давление питания газа,
присоединив манометр к штуцеру давления
(1) (рис. 26) на реле минимального давления
газа: оно должно быть ниже, чем
максимально допустимое давление на входе
газовой рампы, указанное на шильдике с
техническими характеристиками.
ОПАСНОСТЬ
Слишком высокое давление
газа может повредить
компоненты газовой рампы и
привести к взрыву.
¾ Выпустите воздух из трубопровода газовой
рампы, присоединив пластиковую трубку к
штуцеру давления (1) (рис. 26) на реле
минимального давления газа.
¾ Присоедините параллельно двум
электромагнитным клапанам газа две
лампочки или тестер, чтобы проверить
момент подачи напряжения.
В данной операции нет необходимости, если
на каждом из двух электромагнитных
клапанов имеется световой индикатор,
сигнализирующий о наличии электрического
напряжения.
Рис. 26
ВНИМАНИЕ
Прежде чем включать горелку, рекомендуется отрегулировать газовую рампу таким образом, чтобы
розжиг происходил при максимально безопасных условиях, то есть при небольшом расходе газа.
