30
5.8 Процедура пуска

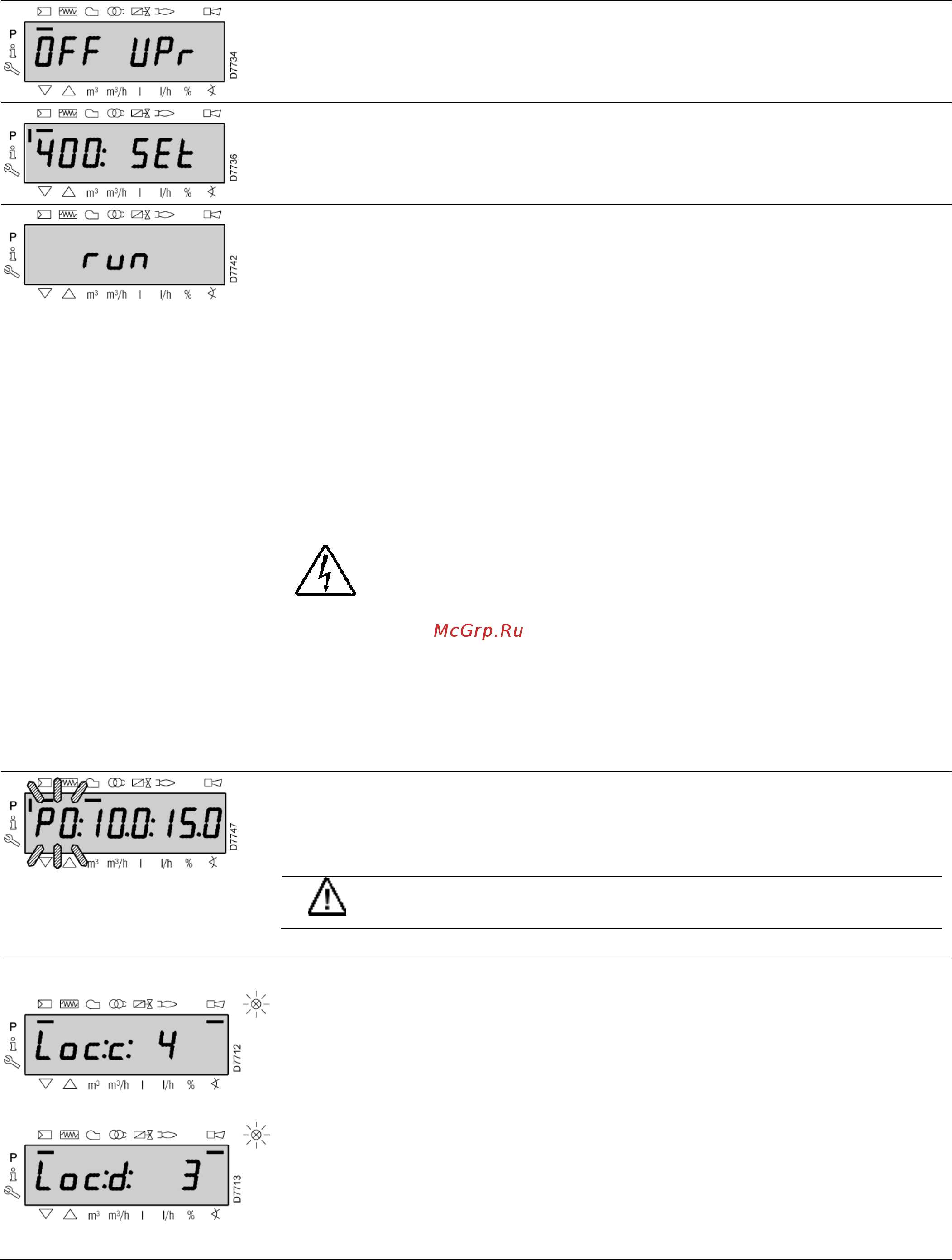

Убедитесь в том, что на дисплее Панели Оператора отображается запрос на тепло и
надпись “OFF Upr”: это означает, что необходимо задать модуляционную кривую
горелки.
Перейдите на Уровень Параметров, следуя шагам процедуры «Процедура доступа с
помощью пароля».
На дисплее отобразится группа параметров 400, нажмите кнопку “i/reset”, чтобы
подтвердить
На дисплее отобразится надпись “run”.
Нажмите кнопку “i/reset”, чтобы подтвердить: горелка запустится.
На дисплее последовательно будут отображаться все этапы, и интервалы времени,
которые им соответствуют.
Этапы описаны на странице 29.
Этап 22:
Запускается двигатель вентилятора.
Только для трёхфазных моделей:
Поскольку на горелке не установлено устройство контроля последовательности фаз,
может случить так, что двигатель будет вращаться неправильно, то есть в обратную
сторону. Как только горелка запустится, встаньте перед крыльчаткой охлаждения
двигателя вентилятора и убедитесь в том, что она вращается против часовой
стрелки. Смотри рисунок 27.
Если это не так:
¾ Установите переключатель, изображённый на рисунке 27 в положение «0» и
подождите, пока блок управления (автомат горения) не выполнит этап отключения;
¾ Отключите электрическое питание горелки;
¾ Поменяйте местами фазы в трёхфазной линии питания.
ОПАСНОСТЬ
Данную операцию необходимо выполнять при отключенном
электрическом питании.
Этап 24:
Горелка переходит в положение предварительной продувки, сервомотор воздушной
заслонки открывает её на 90°.
Этапы 80, 81, 82, 83:
Эти этапы относятся к тестированию герметичности клапанов (данная функция не
программируется на заводе, поскольку это – опция).
Этап 30:
Начинается отсчёт времени предварительной продувки, заданного на заводе.
Этап 36:
Горелка переходит в положение розжига, точка «Р0», заданная в таблице на
странице 32. На дисплее будет мигать символ «Р0». Если предлагаемое значение
вас устраивает, подтвердите его. В противном случае измените точку розжига,
смотри «Процедуру добавления и изменения точек модуляционной кривой».
ОПАСНОСТЬ
Внимание: показанные на рисунке слева значения приведены только в
качестве примера.
Подтвердите, нажав кнопку «+».
Этап 38:
Начинается этап розжига, проскакивает искра.
Этап 40:
Открываются клапаны газа (начинается отсчет времени безопасности).
Проверьте наличие пламени через специальный глазок и проверьте правильность
параметров горения. При необходимости измените углы открывания/закрывания
серводвигателей воздуха и топлива.
Если произойдёт блокировка автомата горения (блока управления), одновременно
нажмите кнопки «+» и «-» (Esc): на дисплее будет попеременно отображаться код
аварийной остановки из-за отсутствия пламени (с:4) и соответствующая диагностика
(d:3).
Устраните проблему, в соответствии с описанием, приведенным в главе 5.12.
Выполните перезапуск после аварийной остановки, смотри «Процедура перезапуска
после аварийной остановки»: на дисплее отобразится надпись “OFF Upr”.
Повторите процедуру пуска.
Внимание: значения, введённые до этого, остаются сохраненными в памяти.
