23

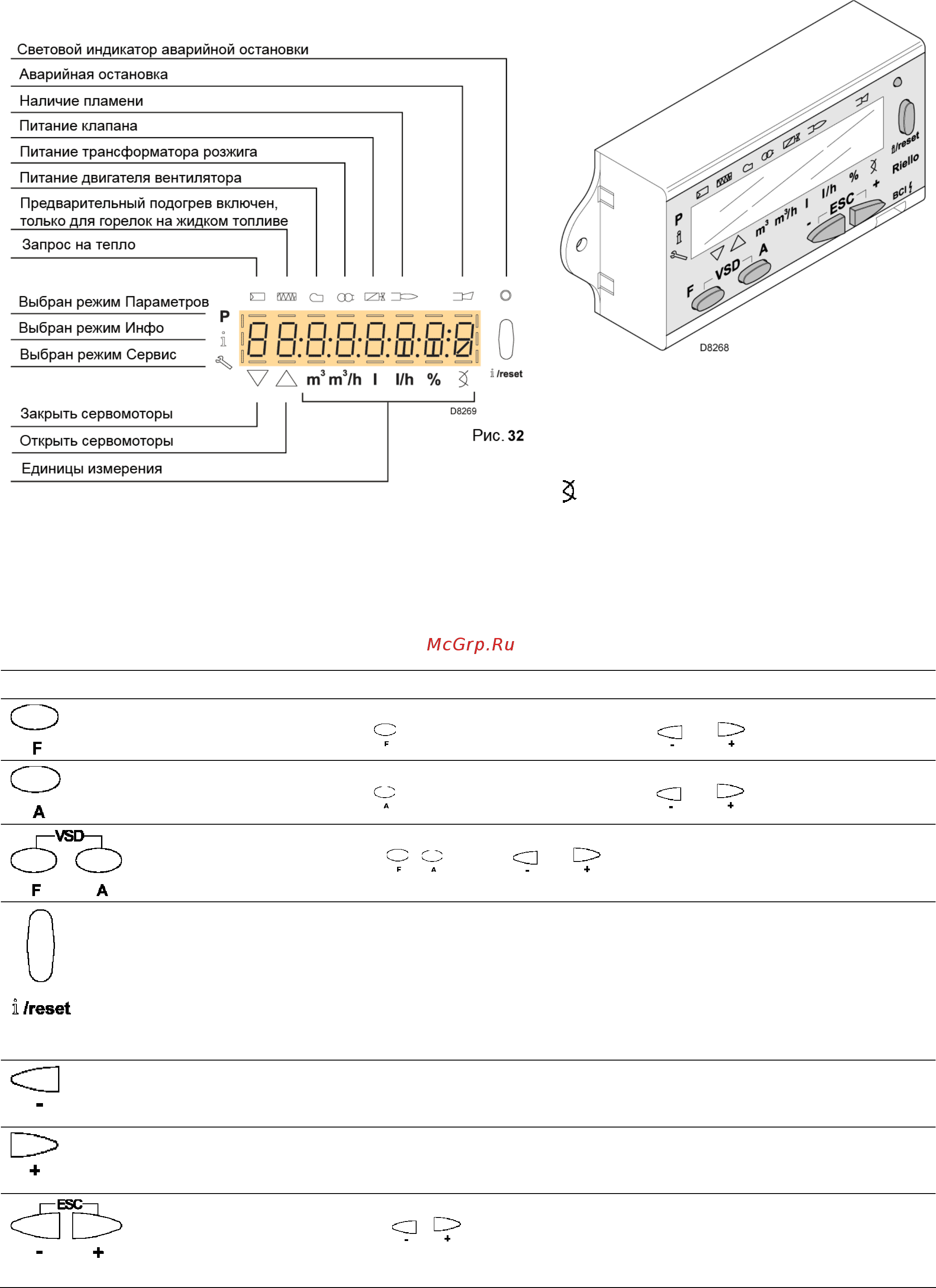

5.5 Панель оператора с ЖК дисплеем
Описание символов
Рис. 30
Обозначение единиц измерения
m
3
метр кубический
m
3
/ora
метр кубический/час
l литр
l/h литр/час
% величина в процентах
Угол открытия сервомоторов
Для того чтобы идентифицировать, в каких
единицах измерения отображается на
дисплее некое значение, над
соответствующими единицами измерения
загорается чёрточка.
Описание кнопок
Кнопка Функция
- Регулировка серводвигателя топлива
(удерживайте нажатой кнопку и регулируйте значение, нажимая или )
- Регулировка серводвигателя воздуха
(удерживайте нажатой кнопку
и регулируйте значение, нажимая или )
- Переход в режим параметров Р
Одновременно нажмите кнопки
и и кнопку или
- Ввод, при нахождении в режиме параметров
- Сброс, в случае аварийной остановки
- Переход на нижний уровень меню
- В режиме Сервис и в режиме Инфо, данная кнопка позволяет:
* выбрать параметр (мигающий символ) (нажмите кнопку и держите её не более 1 с)
* переход на нижний уровень меню (нажмите кнопку и держите её нажатой от 1 до 3 с)
* переход на верхний уровень меню (нажмите кнопку и держите её нажатой от 3 до 8 с)
* переход в другой режим (нажмите кнопку и держите её нажатой более 8 с)
- Уменьшение значения
- Переход вниз на одну точку на кривой модуляции
- Движение по списку параметров
- Увеличение значения
- Переход вверх на одну точку на кривой модуляции
- Движение по списку параметров
Функция выхода (ESC)
(Одновременно нажмите кнопки
и )
- Новое значение не будет сохранено
- Переход на один уровень вверх в меню
