10

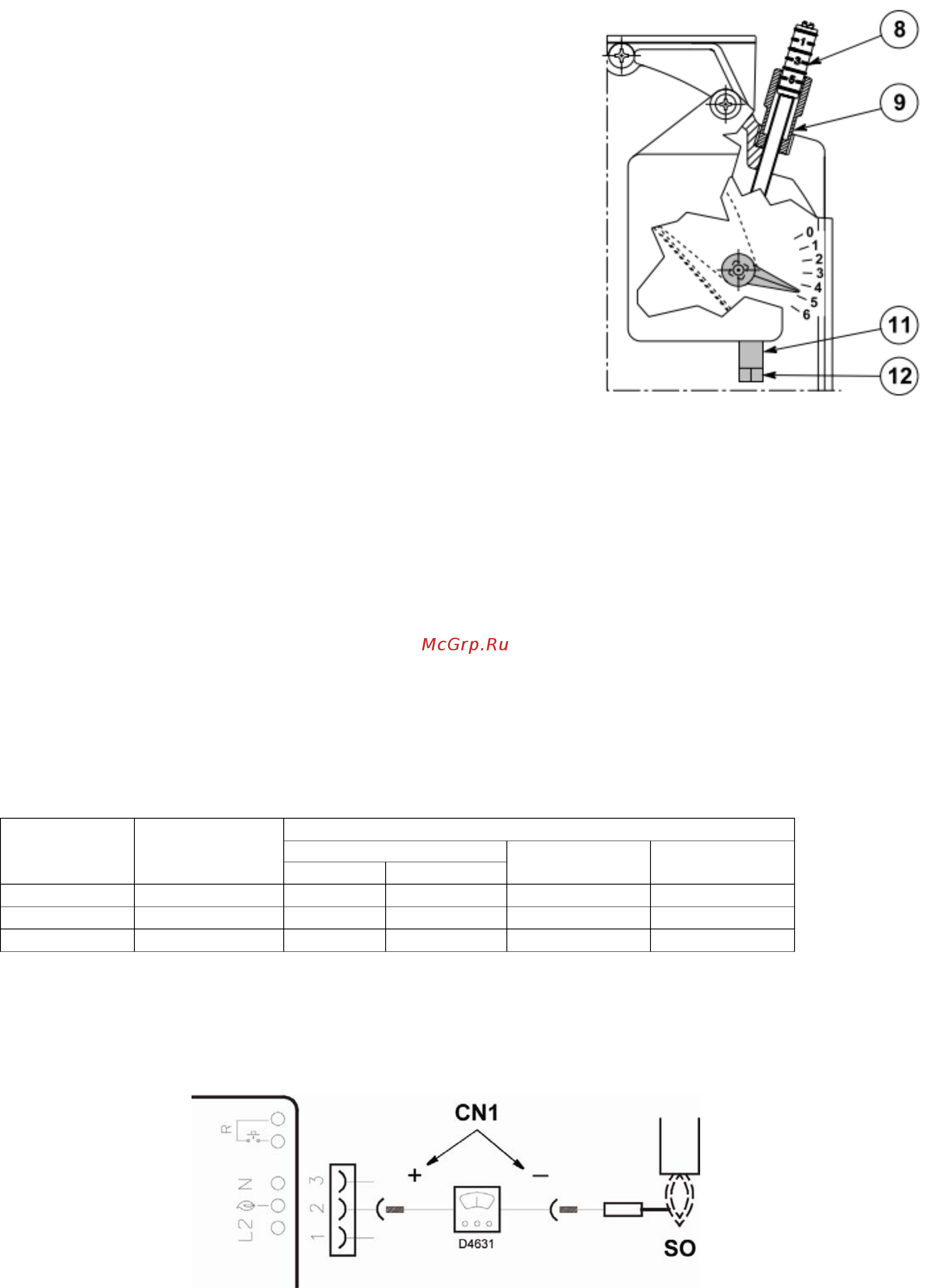

4.3 Регулировка воздушной заслонки (рис. 10)
При первичном запуске горелки воздушная заслонка, которая
регулируется винтом 12 не должна быть установлена ниже
риски 1 (на заводе установлена риска 1).
Для регулировки выполните следующие действия:
●Включить горелку на 2-й ступени, замкнув контакты T6-T8 на 4-х
полюсном разъеме (клеммник X4 в главе Электрические
подключения стр.8)
● Воздушная заслонка под действием потока воздуха встанет в
положение работы на 2 ступени (на заводе установлено на риску 3
винтом 8).
●Отрегулировать расход воздуха на 2-й ступени вращением винта
(8), предварительно ослабив гайку (9) (в соответствие с данными по
CO2 указанными в таблице ниже).
●Перевести горелку в режим 1-й ступени разомкнув контакты T6-T8
(клеммник X4 в главе Электрические подключения стр.8)
●Отрегулировать расход воздуха на 1 ступени
вращением винта
(12), предварительно ослабив гайку (11) (по часовой стрелке) (в
соответствие с данными по CO2 указанными в таблице ниже). Рис. 10
●Когда будет достигнута оптимальная регулировка, застопорить гайку (11) (против часовой стрелки).
При выключении горелки воздушная заслонка под действием собственного веса закрывается и
перекрывает доступ воздуха вплоть до разрежения в дымоходе, равного 0,5
мбар.
ВНИМАНИЕ !
При регулировки мощности на 1 и 2 ступенях учитывайте следующие указания:
- значения мощности на 1 и 2 ступенях должны соотноситься как 1:2.
Пример для BS3D: Требуемая мощность на 2 ступени – 140 кВт
Требуемая мощность на 1 ступени – 70 кВт
В любом случае минимальная мощность на 1 ступени не должна быть ниже значения указанного в
рабочей характеристики.
Пример для
BS3D: Требуемая мощность на 2 ступени – 110 кВт
Требуемая мощность на 1 ступени – не ниже 65 кВт (минимум рабочей области стр. 4)
4.4 Контроль горения
В таблице указаны рекомендуемые показатели горения при использование различных типов
газов.
Избыток воздуха: max. мощн. 1,2 – min. мощн. 1,3
CO
2
ТИП ГАЗА
Теоретическое
содержание
CO
2
при 0% O
2
= 1,2 = 1,3
CO
мг/кВт ч
NO
x
мг/кВт ч
G 20 (метан) 11,7 9,7 9
100 170
G 30 (бутан) 14 11,6 10,7
100 230
G 31 (пропан) 13,7 11,4 10,5
100 230
ТОК ИОНИЗАЦИИ
Минимальная сила тока, необходимая для работы автомата горения горелки составляет - 5 А.
При работе горелки сила тока обычно гораздо выше, поэтому нет необходимости проверять
данное значение. Однако если вы хотите измерить ток ионизации, необходимо отсоединить разъем
(СN1) (см. эл. схему на стр. 8), установленный на проводе, и подключить микроамперметр
.
