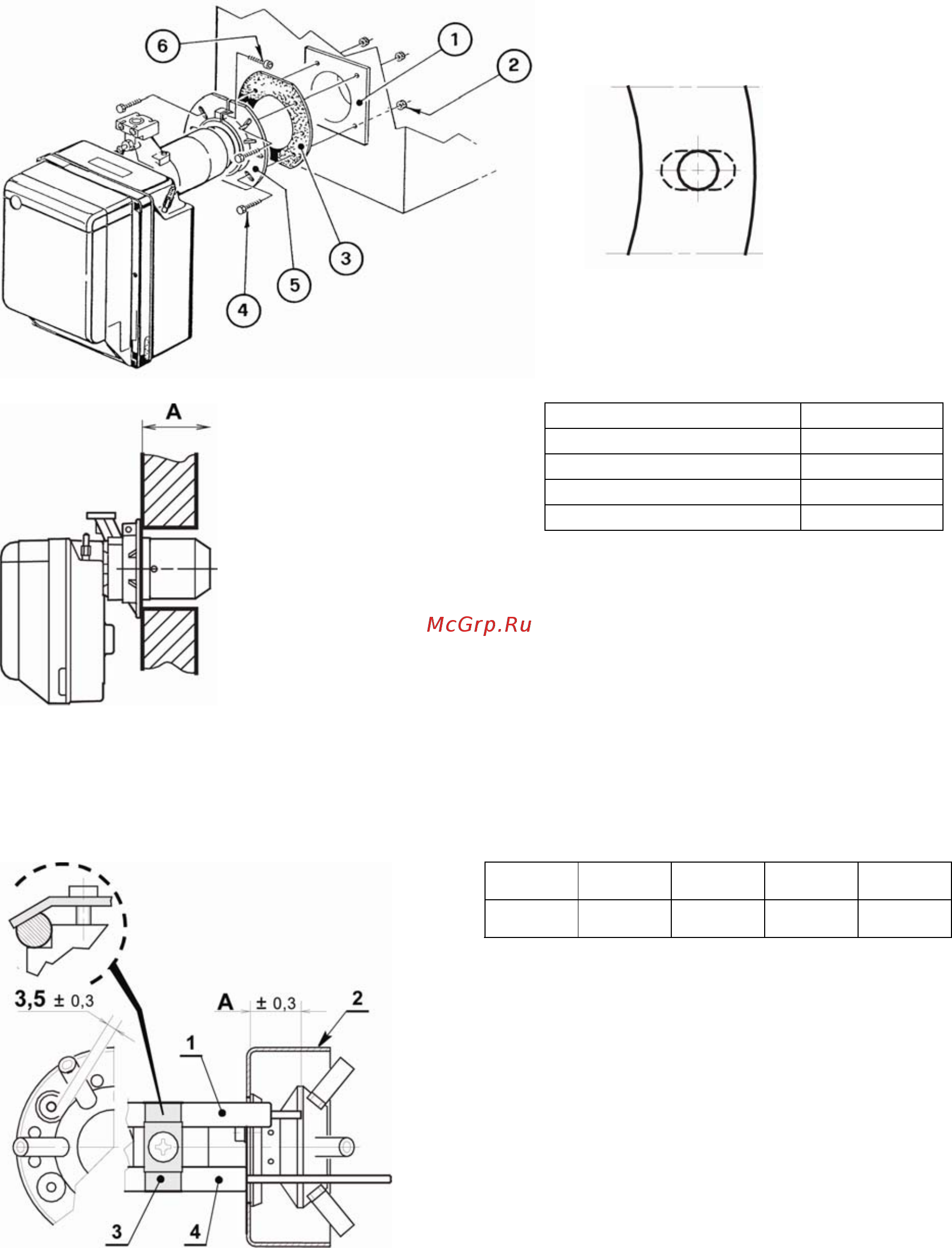

3.2 Крепление к котлу

 При необходимости расширьте отверстия в изоляционной прокладке (3) (см. рис.4).

 Установите фланец (5) с изоляционной прокладкой (3) на дверцу котла (1) с помощью четырех

болтов (4) (и при необходимости гаек) (2), но не затягивайте один из верхних болтов (4) (см. рис.3).

 Вставьте во фланец (5) головку горелки, затяните фланец болтом (6), затем затяните верхний болт

(4).

Примечание: Горелка может устанавливаться на дверцы различной толщины (А) (см. рис. 5). В любом

случае необходимо убедиться, что головка горелки длиннее толщины дверцы теплогенератора.

Рис. 3

Рис. 4

BS 1D

116 – 70

BS 2D

114 – 100

BS 3D

128 – 110

BS 4D

167,5 - 145

Рис. 5

3.3 Установка датчика и электрода

ВНИМАНИЕ!

Убедитесь, что электрод 1 рис.6 надежно закреплен фиксирующей пластиной 3.

Изолятор электрода 4 должен упираться в стакан 2.

BS 1D BS2D BS 3D BS 4D

17 30 31 31

Рис. 6

3.4 Газовый мультиблок
