Riello GULLIVER BS1D [5/16] Монтаж горелки должен производиться согласно действующим на данной территории нормам и правилам

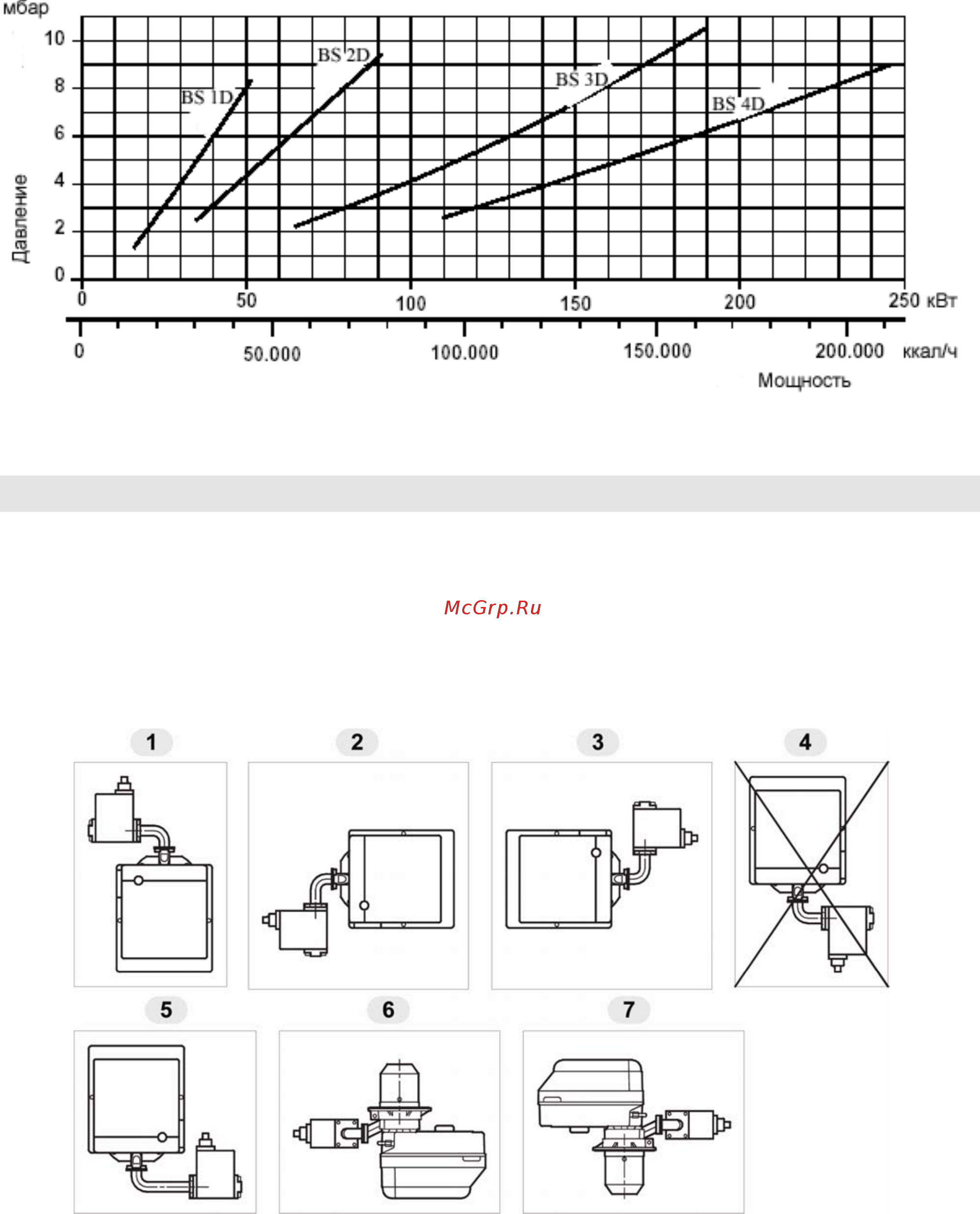

ЗАВИСИМОСТЬ МЕЖДУ ДАВЛЕНИЕМ ГАЗА И ПРОИЗВОДИТЕЛЬНОСТЬЮ (МОЩНОСТЬЮ)

ГОРЕЛКИ

Для получения максимальной мощности на горелке BS 2D давление газа, измеренное на головке

горелки, должно быть 9.3 мбар, а давление в камере сгорания - 0 мбар при использовании газа G20

(10кВт ч/м

или 8.570 ккал/нм

)

3. УСТАНОВКА

Монтаж горелки должен производиться согласно действующим на данной территории

нормам и правилам!

3.1 Расположение горелки и мультиблока

Нормальное расположение горелки и мультиблока показано на поз.1 рис.2. Возможна установка

согласно позиций 2, 3, 5, 6, 7, но при этом не гарантируется полное закрывание воздушной заслонки при

выключении горелки. При установке в позиции 5 дополнительно потребуется «Комплект для разворота

мультиблока» который поставляется по отдельному заказу. Установка в позиции 4 запрещена по

соображением безопасности.

Рис. 2
