9
4. ЭКСПЛУАТАЦИЯ ГОРЕЛКИ
4.1 Регулировка горения
Горелка настраивается на расход газа соответствующий полной мощности теплогенератора.
Посредством изменения положения головки горелки и воздушной заслонки достигается режим
работы горелки, при котором содержание СО, CO
2,
NO
x
в дымовых газах соответствует действующим
нормативам.
4.2 Регулировка головки
На заводе горелка настраивается на
минимальную мощность.
Регулировка осуществляется вращением
регулировочного винта (6) по часовой или против
часовой стрелки. Необходимо совместить риску
регулировочной линейки (2) с внешней плоскостью
держателя головки горелки (1) (см. рис.11). Номер
требуемой риски можно определить из
представленной диаграммы.
ПРИМЕЧАНИЕ: Приводимая диаграмма является
ориентировочной. Для обеспечения наилучших
эксплуатационных
показателей рекомендуется
отрегулировать головку в строгой зависимости
от возможностей и характеристик
установленного котла.
ПРИМЕР:
На котел 100 кВт установлена горелка BS3D. При
КПД 90% горелка должна давать на выходе около 110
кВт.
Из диаграммы видно, что для получения этого
значения регулировочная линейка должна быть
установлена на риску 3.
ДЕМОНТАЖ ГОЛОВКИ ГОРЕЛКИ
Для того чтобы снять головку горелки,
выполните следующие операции:
- отсоедините штекеры (3 и 5);
- отсоедините трубку (4) и ослабьте винты (10);
- открутите винты (7), выньте головку горелки (1)
повернув ее немного вправо.
Не меняйте положения регулировочной
линейки (2) при демонтаже.
МОНТАЖ ГОЛОВКИ ГОРЕЛКИ
Монтаж головки производится в обратной
последовательности.
ВНИМАНИЕ!
- При монтаже головки затяните винты (7) (не
блокируя их). Затяните с помощью
динамометрического ключа на 3-4 Нм.
- Убедитесь, что при работе горелки нет утечки
газа из-под винтов.
- В случае, если по каким-либо причинам
ослабнет крепление муфты в точке отбора
давления (13), рекомендуется восстановить
крепление и убедиться в том, что
отверстие
(F) с внутренней стороны головки (1)
направлено вниз.

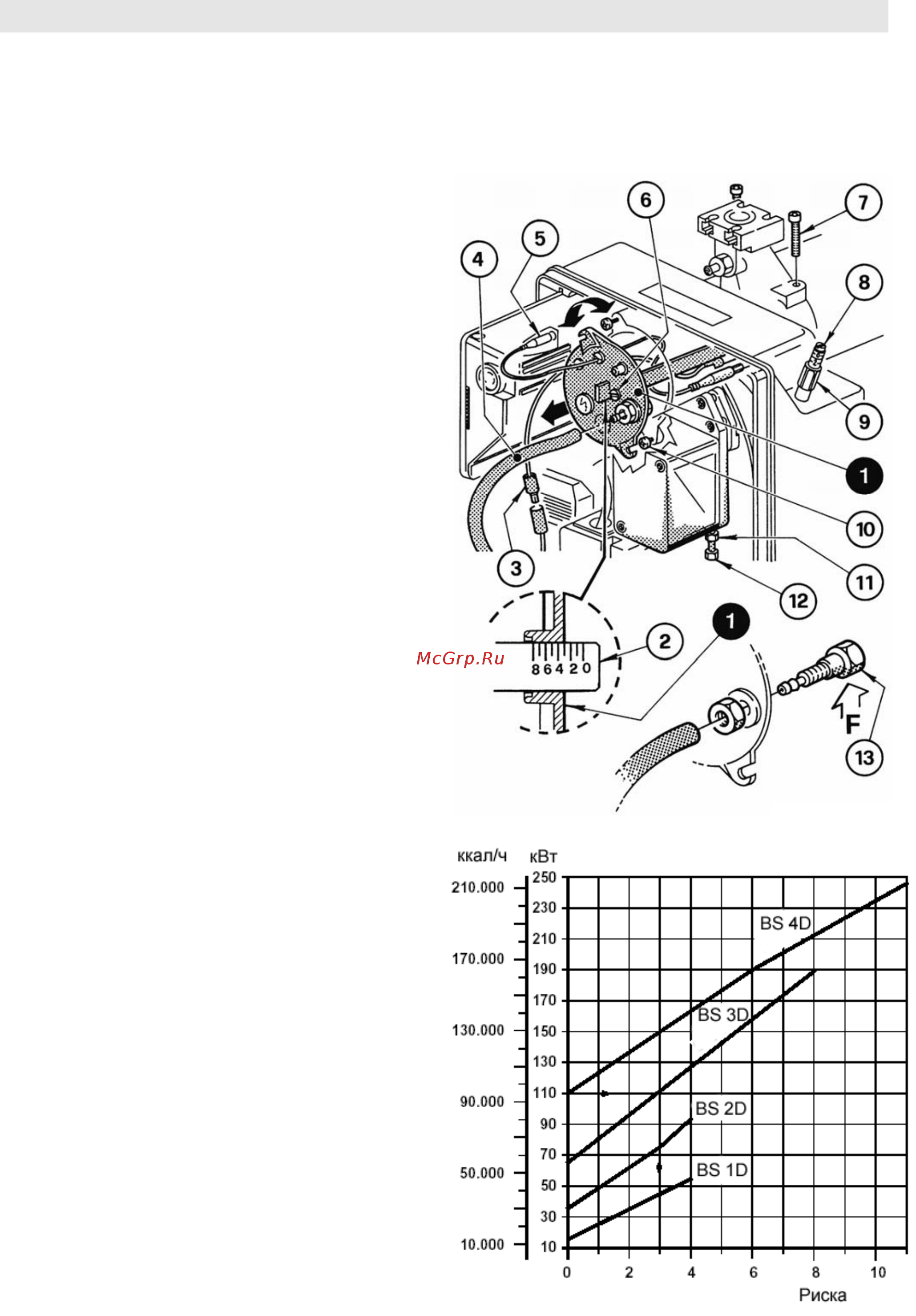

Рис. 11
