11

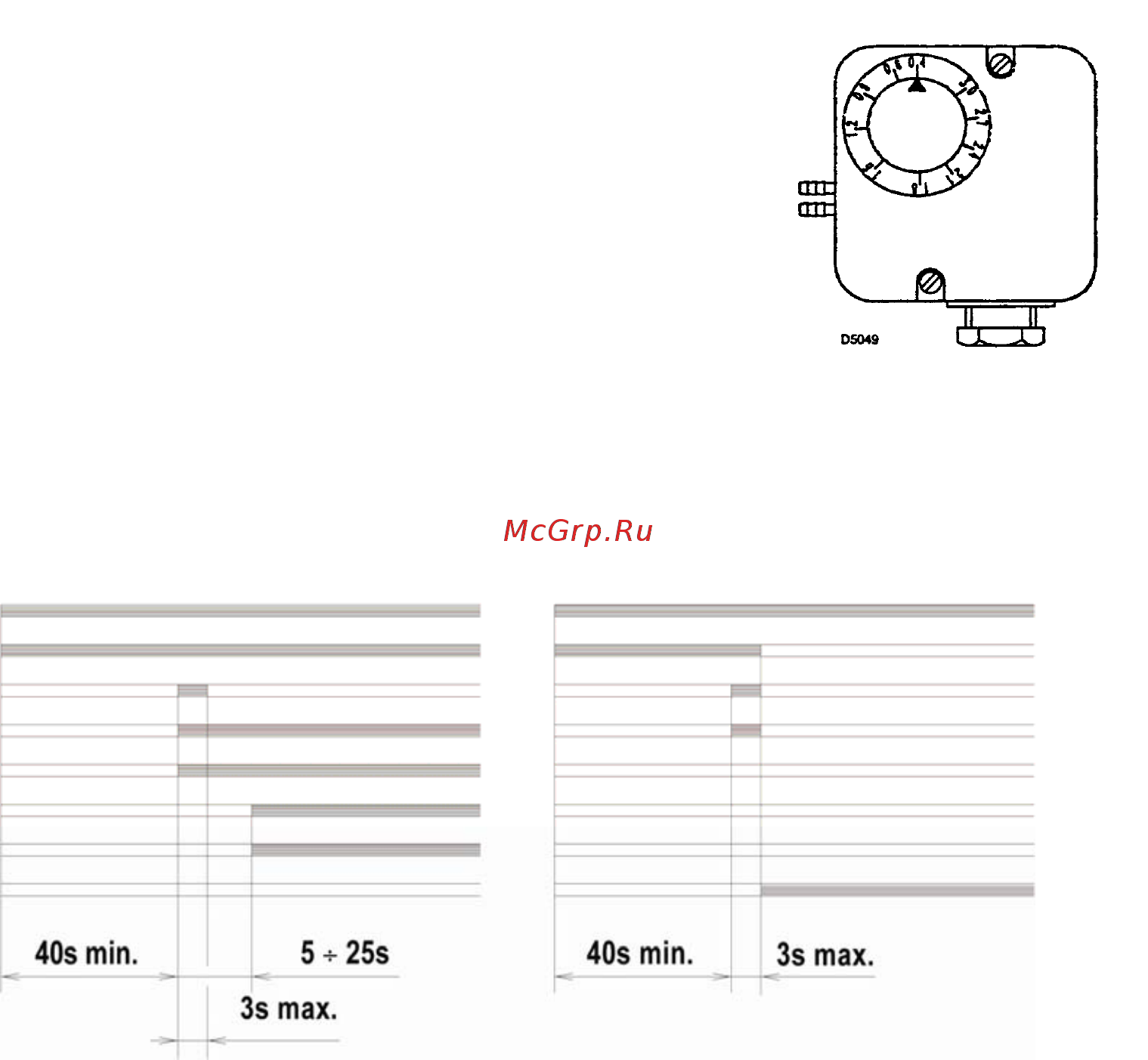

4.5 Реле давления воздуха
Настройка реле давления воздуха производится после того, как будут
сделаны все остальные настройки и регулировки. Вначале установите
минимальное значение.
При работе горелки на минимальной мощности медленно вращайте регулятор
по часовой стрелке, увеличивая значение до тех пор, пока горелка не
выключится.
Теперь поверните ручку против часовой стрелки на одно деление,
затем
повторите запуск горелки.
Если горелка вновь выключится, уменьшите значение еще на полделения.
ВНИМАНИЕ: В соответствии с действующими правилами реле давления
воздуха должно срабатывать, если содержание СО превышает 1%. Для проверки
вставьте в дымоход газоанализатор, затем постепенно перекрывайте
воздухозаборник вентилятора. Горелка должна выключиться до того, как
содержание СО превысит 1%.
4.6 Работа горелки
Нормальный пуск Аварийная остановка из-за отсутствия розжига А
Термостат
Двигатель
Трансформатор розжига
Клапан первой ступени
Первая ступень
Клапан второй ступени
Вторая ступень
Аварийная остановка
А
Отображается индикатором на автомате горения (4, рис. 1 на стр. 2).
4.7 Функция перезапуска
Автомат горения автоматически перезапускает горелку (три раза) в случае отсутствия факела.
Если после третьей попытки пламя не появляется, горелка блокируется.
4.8 Функция продувки после отключения горелки
Данная функция позволяет вентилятору горелки работать после размыкания предельного
термостата (TL), в результате чего прекращается подача газа на горелку.
Для активирования этой функции, необходимо нажать на кнопку разблокировки на автомате горения,
когда предельный термостат (TL) не замкнут (ГОРЕЛКА ОТКЛЮЧЕНА).
Можно задать время продувки после отключения не более 6 минут, время задается следующим
образом:
-
Нажмите на кнопку разблокировки и удерживайте ее нажатой не менее 5 секунд, до тех пор, пока
световой индикатор не загорится красным светом.
- Задайте требуемое время, нажав на кнопку несколько раз: 1 раз = 1 минута продувки после
отключения.
- Через 5 секунд автомат горения автоматически сообщит о количестве заданных минут,
посредством миганий красного
светового индикатора: 1 мигание = 1 минута продувки после
отключения.
Для того чтобы отключить данную функцию, достаточно нажать на кнопку разблокировки и
удерживать ее нажатой не менее 5 секунд, до тех пор, пока световой индикатор не загорится красным
светом. После этого просто отпустите ее, не выполняя никаких операций. Затем подождите
приблизительно 20 секунд, прежде чем
вновь запускать горелку.
Если во время продувки после отключения поступит новый запрос на производство тепла, то при
срабатывании предельного термостата (TL), продувка прекратится, и начнется новый рабочий цикл
горелки.
Заводская настойка автомата горения: 0 минут = продувка после отключения отключена.
4.9 Перезапуск после аварийной остановки
Для того чтобы перезапустить автомат горения после аварийной остановки, действуйте следующим
образом:
- Нажмите на кнопку разблокировки и удерживайте ее нажатой не менее 1 секунды. Если горелка
не запускается, проверьте, замкнут ли предельный термостат (TL).
