8
3.7 Электрические подключения

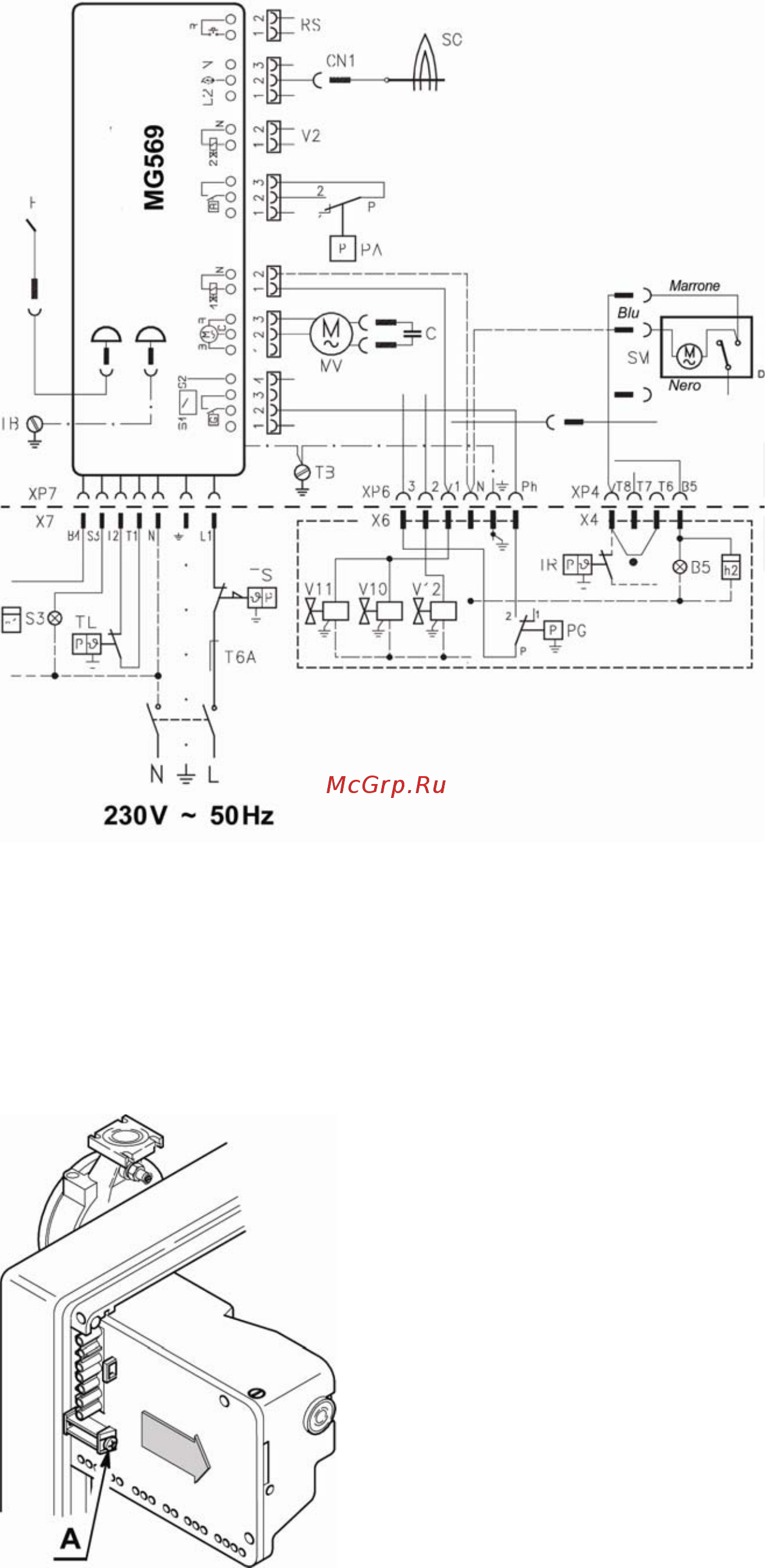

Рис. 9
С – конденсатор
СN1 – разъем датчика ионизации
E – электрод
h1-2 – счетчик часов работы ступеней
MV – электродвигатель
PA – реле давления воздуха
PG – реле минимального давления
газа
RS – кнопка разблокировки горелки
SM – сервомотор воздушной
заслонки
SO – датчик ионизации
S3 – сигнализация блокировки (230В-
0,5А max)
T6A – предохранитель
TB – клемма заземления горелки
TL – предельный термостат
TR – регулирующий термостат
TS – термостат безопасности
V10 –
предохранительный клапан
V11 – клапан первой ступени
V12 – клапан второй ступени
X XP - соединительные разъемы
ВНИМАНИЕ:
- Не меняйте местами фазу и
нейтраль. Подключайте как указано
на рис 9. Обязательно заземлите
горелку.
- Соединительные провода
должны иметь сечение не менее
1 мм
2
- Электрические соединения
должны производиться
обученным специалистом
сервисной организации.
- Подсоедините термостат второй
ступени к клеммам T6-T8, удалив
перемычку.
Рис. 10
Тестирование:
Проверьте выключение горелки:
- при отключении термостата;
- разомкнув разъем СN1 посредством отсоединения красного
провода от автомата горения.
АВТОМАТ ГОРЕНИЯ
Для того чтобы снять автомат горения с горелки, отсоедините
все подключения, открутите винт (А, рис 10). Затем отключите вилку,
разъем, высоковольтные провода и заземление.
