12
Дополнительные принадлежности

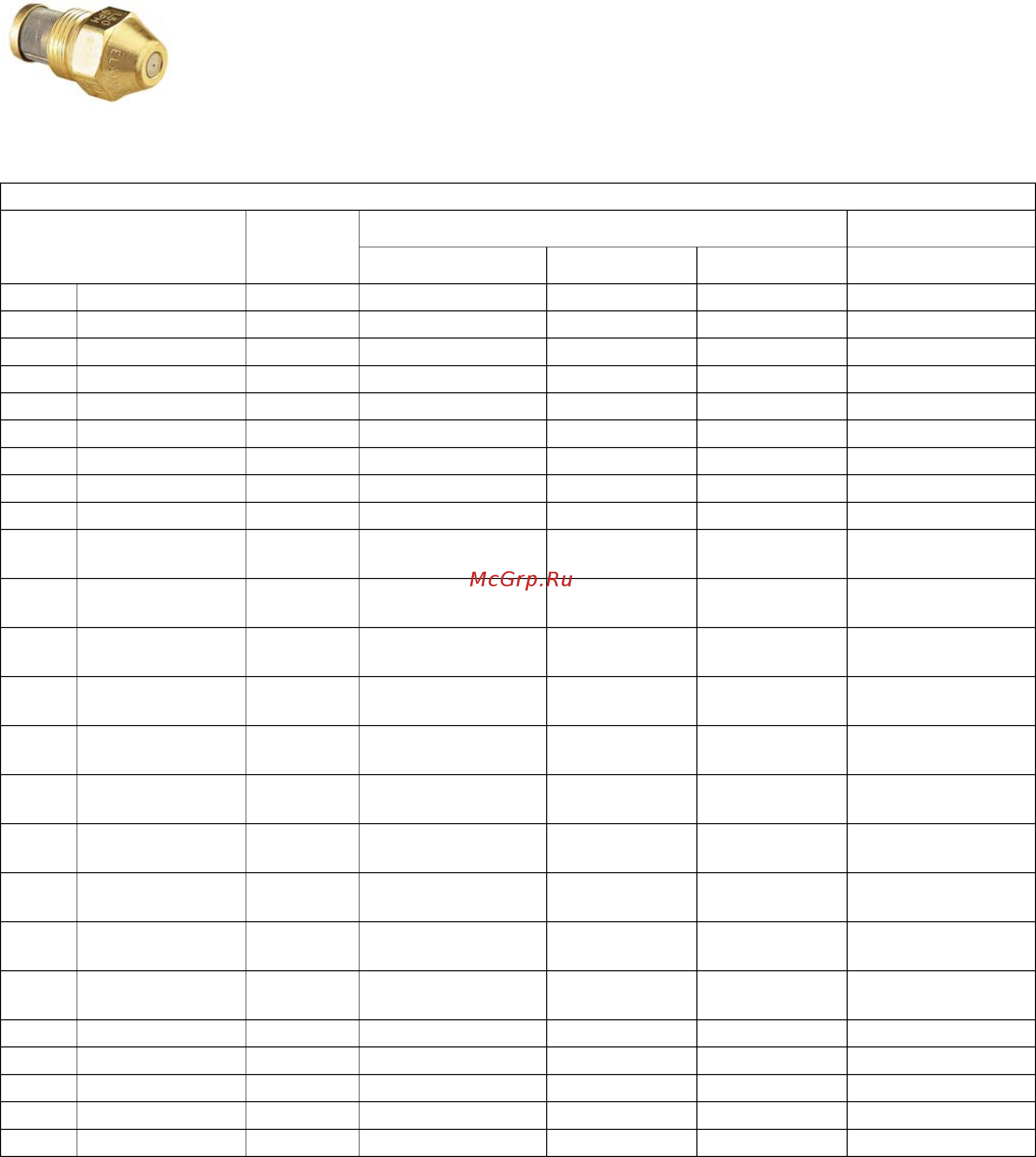

Форсунки
Для работы горелок серии RLS/M MX(MZ) требуется установить две
форсунки. Номинал форсунок определяется на основе максимальной рабочей
мощности горелки и распределения этой мощности между 1-й и 2-й ступенью
(обычно выбираются форсунки одинакового номинала).
Внимание! Форсунки не входят в стандартную комплектацию и
заказываются отдельно. В таблице указан номинал форсунки и расход топлива
через нее при различной величине давления на топливном насосе.
Угол распыления 60°
Расход топлива через форсунку (кг/час)
Горелка
Номинал
форсунки
GPH
При 10 бар При 12 бар При 14 бар Артикул
RLS 68-120/M MX 5,00 19,2 21,2 23
3042192
RLS 68-120/M MX 5,50 21,1 23,3 25,3
3042202
RLS 68-120/M MX 6,00 23,1 25,5 27,7
3042212
RLS 68-120/M MX 6,50 25 27,6 30
3042222
RLS 68-120/M MX 7,00 26,9 29,7 32,3
3042232
RLS 68-120/M MX 7,50 28,8 31,8 34,6
3042242
RLS 68-120/M MX 8,00 30,8 33,9 36,9
3042252
RLS 68-120/M MX 8,50 32,7 36,1 39,2
3042262
RLS 68-120/M MX 9,50 36,5 40,3 43,8
3042282
RLS
160/M MX
190/M MZ
10,00 38,4 42,4 46,1
3042292
RLS
160/M MX
190-250/M MZ
11,00 42,3 46,7 50,7
3042312
RLS
160/M MX
190-250/M MZ
12,00 46,1 50,9 55,3
3042322
RLS
160/M MX
190-250/M MZ
13,00 50 55,1 59,9
3042332
RLS
160/M MX
190-250/M MZ
14,00 53,8 59,4 64,5
3042352
RLS
160/M MX
190-250/M MZ
15,00 57,7 63,6 69,2
3042362
RLS
160/M MX
190-250/M MZ
16,00 61,5 67,9 73,8
3042382
RLS
160/M MX
190-250/M MZ
17,00 65,4 72,1 78,4
3042392
RLS
160/M MX
190-250/M MZ
18,00 69,2 76,4 83
3042412
RLS
160/M MX
190-250/M MZ
19,00 73 80,6 87,6
3042422
RLS 190-250/M MZ 20,00 76,9 84,8 92,2
3042442
RLS 190-250/M MZ 22,00 84,6 93,3 101,4
3042462
RLS 250/M MZ 24,00 92,2 101,8 110,6
3042472
RLS 250/M MZ 26,00 99,9 110,3 119,9
3042482
RLS 250/M MZ 28,00 107,6 118,8 129,1
3042492
