Riello RLS 68/M MX t.c. [3/14] Газ

Подача топлива

Газ

Для регулирования подачи газа во всем диапазоне модулирования на горелках серии RLS/M MX(MZ)

установлена дроссельная газовая заслонка. Этой заслонкой управляет серводвигатель с эксцентриком с

изменяемым профилем. С горелками этой серии используются одноступенчатые мультиблоки: MBDLE 412, 415,

420, 420 CT и одноступенчатые газовые рампы: MBC 1200 SE 50, MBC 1200 SE 50 CT, MBC 1900 SE 65 FC,

MBC 1900 SE 65 FC CT, MBC 3100 SE 80 FC CT.

Для присоединения газового мультиблока и рампы к горелке в некоторых случаях требуется

специальный переходник-адаптер. Необходимость использования того или иного адаптера определяется при

подборе газовой арматуры к конкретной горелке.

В качестве отдельной опции на все модели мультиблоков и газовых рамп по дополнительному заказу

может быть установлен блок контроля герметичности клапанов. Согласно Европейским нормам,

использование блока контроля герметичности является обязательным для

горелок мощностью более

1200 кВт.

Подача газа может осуществляться как с правой, так и с левой стороны от горелки.

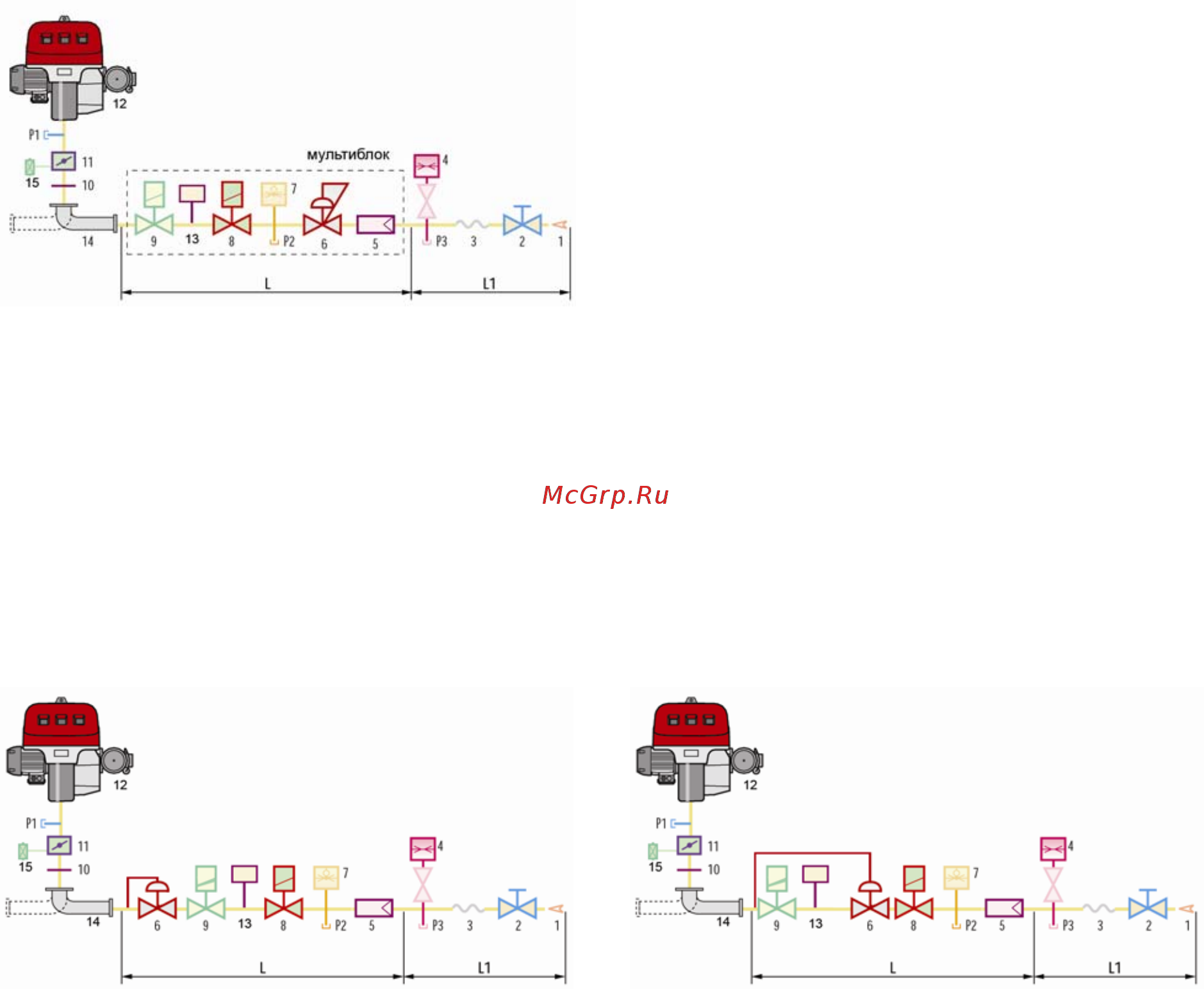

Газовый мультиблок MB DLE CT

1 Подающий газопровод

2 Запорный газовый кран

3 Антивибрационная вставка

4 Манометр

5 Фильтр

6 Стабилизатор давления газа

7 Реле минимального давления газа

8 Предохранительный электромагнитный клапан

9 Регулирующий клапан с функцией плавного

открывания

10 Прокладка и фланец, входящие в комплект поставки

горелки

11 Газовая дроссельная заслонка

12 Горелка

13 Блок контроля герметичности клапанов 8-9.

(стандартно установлен в

мультиблоках и рампах с

индексом CT)

14 Переходник газовая рампа – горелка (адаптер)

Р1 Штуцер для замера давления в головке горелки

Р2 Штуцер для замера давления после стабилизатора

Р3 Штуцер для замера давления перед фильтром

L Газовая рампа или мультиблок, поставляемые

отдельно

L1 Часть, выполняемая монтажной организацией

Газовая рампа MBC 1200 SE (CT)

Газовая рампа MBC 1900 – 3100 SE (CT)
