Riello RLS 68/M MX t.c. [6/14] Подача воздуха для горения
![Riello RLS 68/M MX t.c. [6/14] Подача воздуха для горения](/views2/1661504/page6/bg6.png)
6

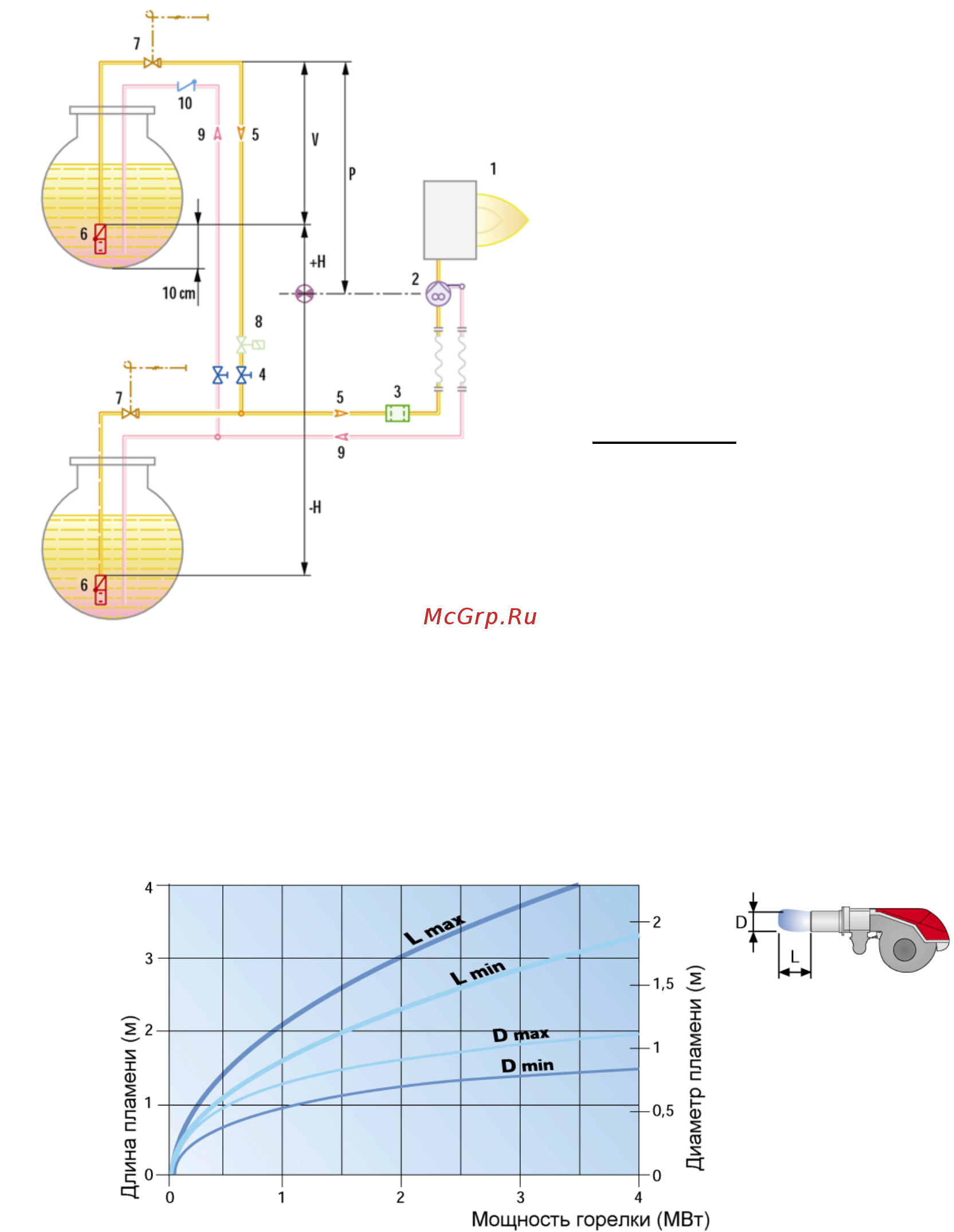

Н Разница по высоте между насосом и
донным клапаном
Ø Внутренний диаметр топливопровода
Р Высота ≤10 м
V Высота ≤ 4м
1 Горелка
2 Топливный насос горелки
3 Фильтр
4 Запорный ручной вентиль
5 Подающий топливопровод
6 Донный клапан
9 Обратный топливопровод
10 Обратный клапан
Позиции 7, 8 – предохранительные запорные
клапана. Необходимость установки должна
определяться инженером-проектировщиком.
ЗАМЕЧАНИЕ:
Проект системы топливоподачи
должен выполняться специализированной
проектной организацией.
Подача воздуха для горения
Регулирование подачи воздуха для горения осуществляется посредством изменения положения
воздушной заслонки. Благодаря наличию сервопривода, управляющего одновременно газовой заслонкой и
воздушной заслонкой, достигается плавное изменение мощности горелки с сохранением оптимального
соотношения топливо - воздух. Сервопривод полностью закрывает заслонку при остановке горелки.
Размеры факела горелки
