8

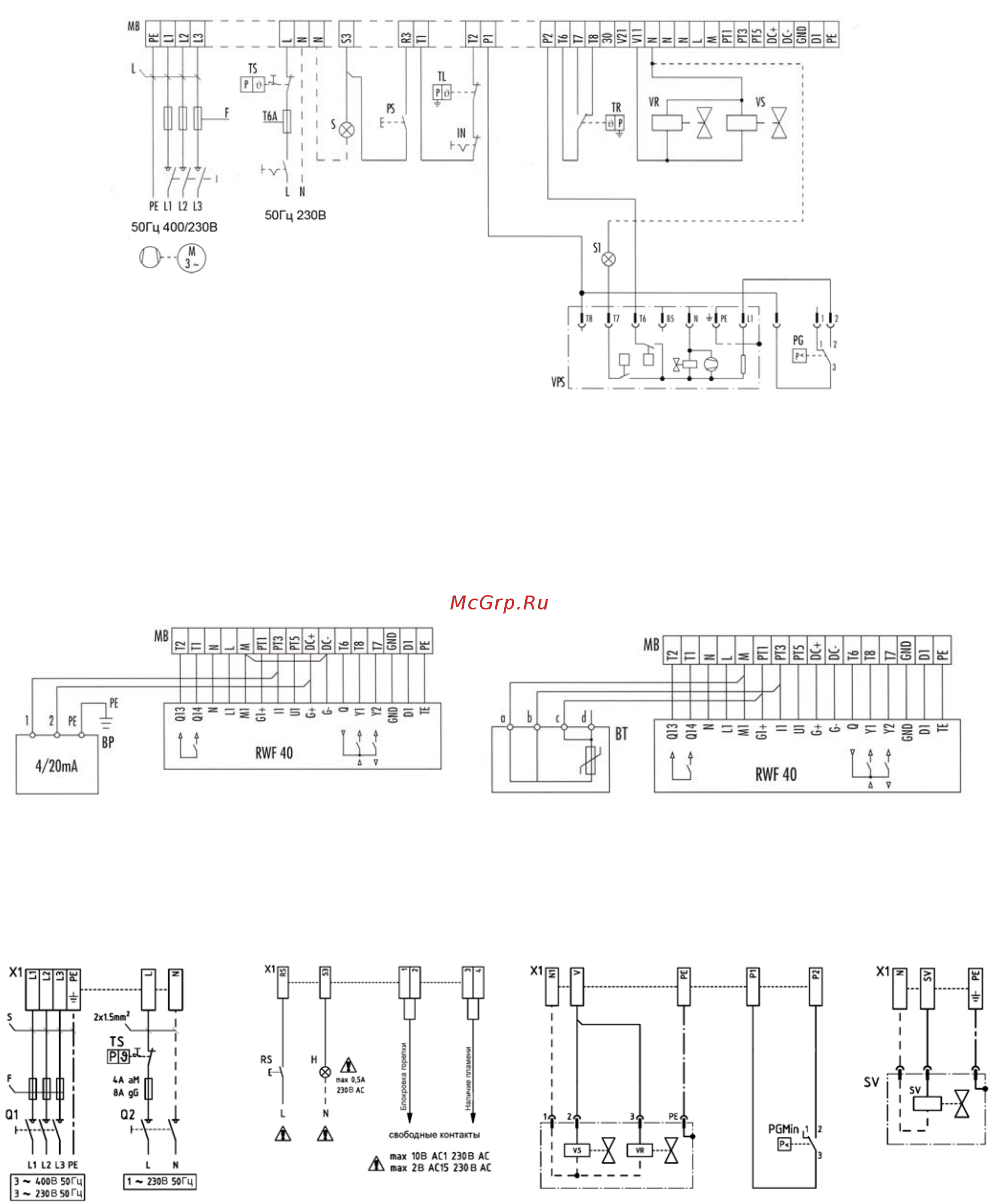

С блоком контроля герметичности клапанов
МВ – клеммник горелки
IN - ручной выключатель горелки
PG - реле минимального давления газа
S - световой сигнал об аварийной остановке
S1 – световой сигнал об аварийной остановке на
блоке контроля герметичности клапанов
PS - кнопка разблокировки
TR - регулирующий термостат
TL - предельный термостат
TS - термостат безопасности
VR – регулирующий клапан
VS - предохранительный клапан
VPS – блок контроля герметичности клапанов
Т6А – предохранитель на 6
А
Модулятор с датчиком давления Модулятор с датчиком температуры
IN - ручной выключатель
МВ - клеммная колодка горелки
S - световой сигнал об аварийной остановке
BT – датчик температуры
ВР – датчик давления
RWF 40 - модулятор
RLS 160-190-250/M MZ
Питание Сигнализация Газовая рампа
