5

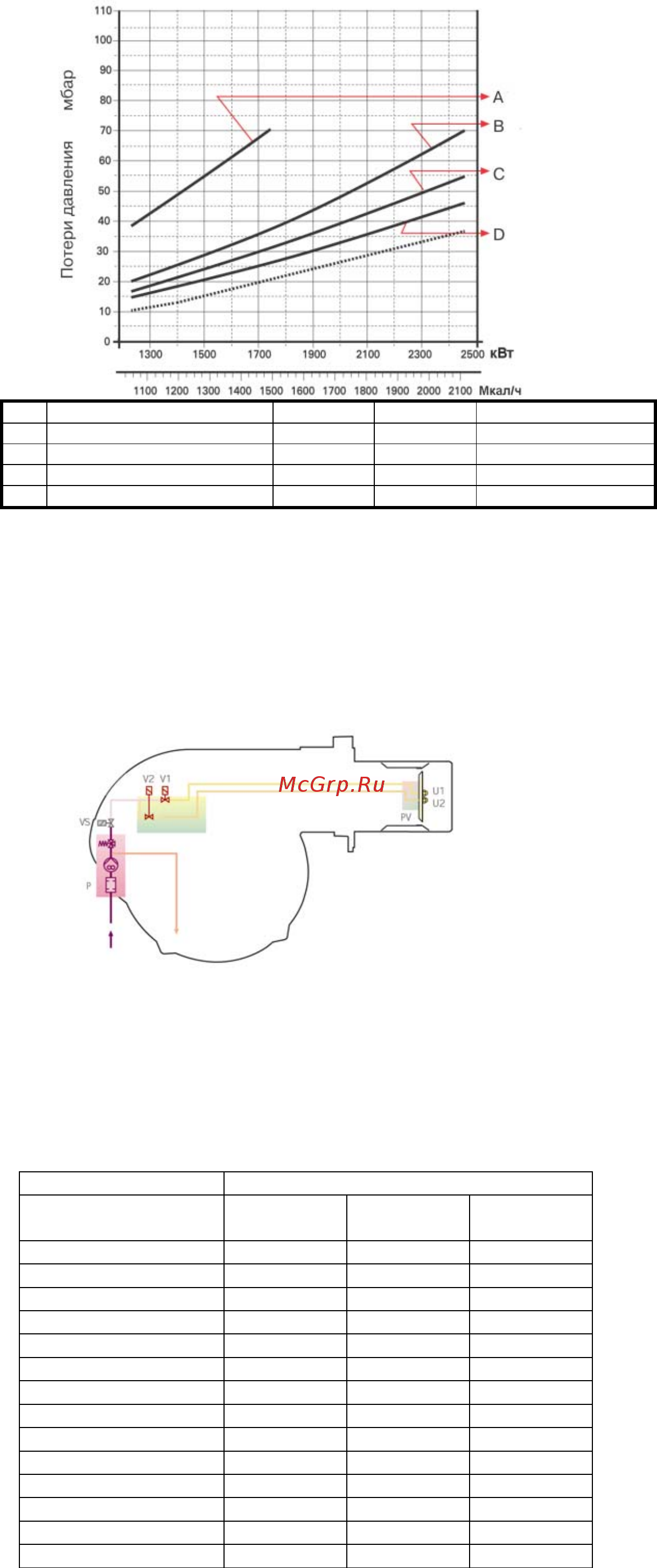

RLS 250/M MZ
мультиблок артикул адаптер артикул
А MB DLE 420 CT 3970182
B MBC 1200 SE 50 CT 3970225
C MBC 1900 SE 65 FC CT 3970226 D 3000825
D MBC 3100 SE 80 FC CT 3970228 E 3000826
Дизельное топливо
На горелках серии RLS/M MX(MZ) установлены три электромагнитных клапана (предохранительный
клапан и два клапана подачи топлива).
Для распыления подаваемого насосом топлива в горелки серии RLS/M MX(MZ) устанавливается две
форсунки. Выбор номинала форсунок определяется исходя из предполагаемой мощности горелки и
распределения этой мощности между 1-й и 2-й ступенью.
Гидравлическая схема горелки
Р Топливный насос с фильтром и регулятором
давления в подающем топливопроводе
VS Предохранительный клапан на подающем
топливопроводе
V1 Топливный клапан 1-й ступени
V2 Топливный клапан 2-й ступени
PV Держатель форсунки
U1 Форсунка 1-й ступени
U2 Форсунка 2-й ступени
Системы подачи дизельного топлива
На подающих топливопроводах должны быть установлены устройства безопасности, предусмотренные
действующими СНиПами.
В таблице указаны рекомендуемые диаметры топливопроводов для различных горелок, в зависимости
от разницы по высоте между горелкой и баком с топливом и расстояниями между ними.
L
MAX
– максимальная эквивалентная длина топливопровода(м)
Модель RLS 68-250/M MX(MZ)
Диаметр
топливопровода
ø 12мм ø 14мм ø 16мм
+H, -H (м) L
макс
(м) L
макс
(м) L
макс
(м)
4,0 71 138 150
3,0 62 122 150
2,0 53 106 150
1,5 49 98 150
1,0 44 90 150
0,5 40 82 150
0 36 74 137
-0,5 32 66 123
-1,0 28 56 109
-1,5 24 49 95
-2,0 19 42 81
-3,0 10 26 53
-4,0 - 10 25
