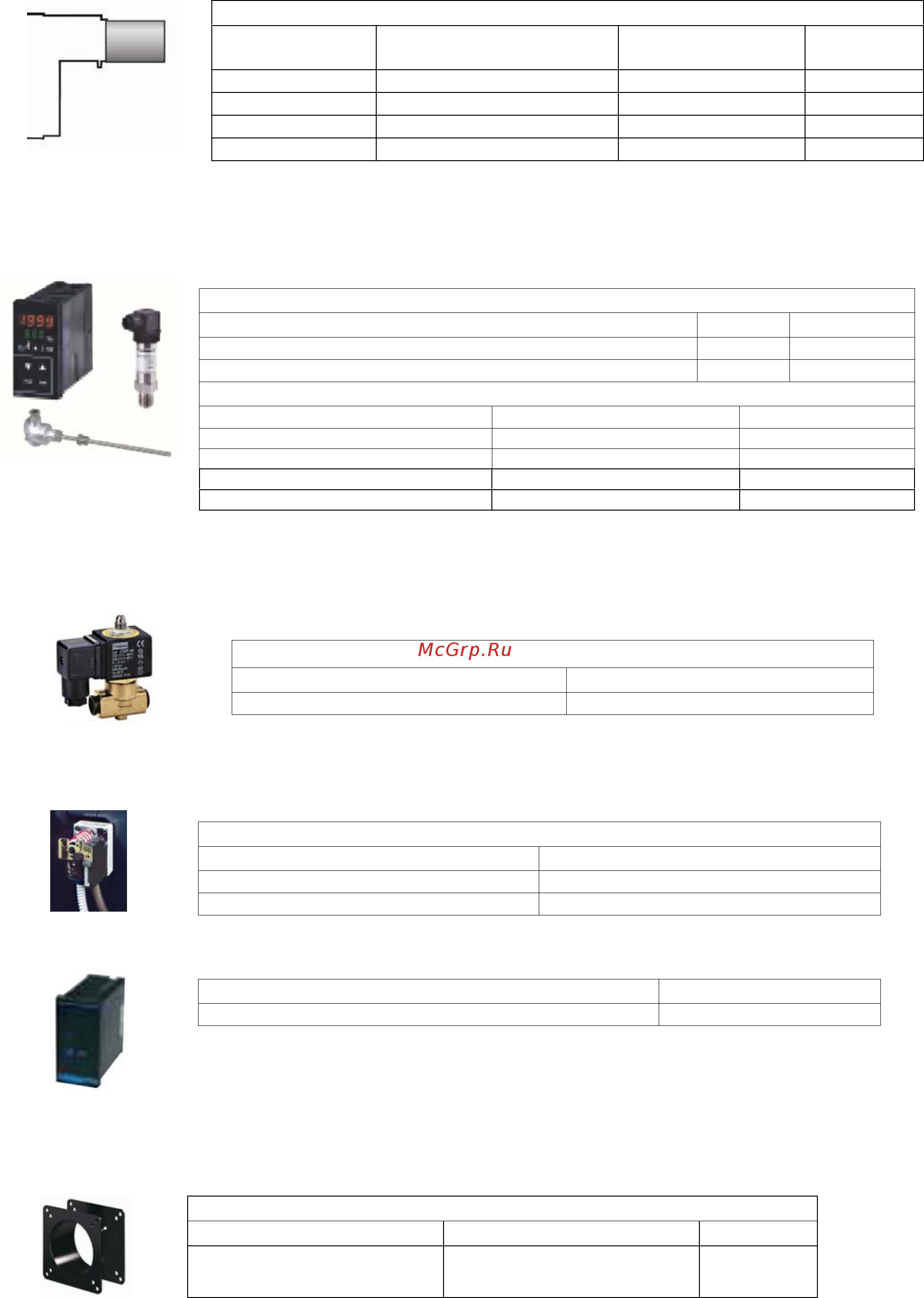

13
Удлинитель головки
Конструкция теплогенератора может предполагать использование горелки серии RLS/M
MX(MZ) с длиной головки большей, чем стандартная. В этом случае необходимо использовать
удлинители головок.
Принадлежности для работы горелки в модуляционном режиме
Для осуществления модуляционного регулирования, на горелках серии RS/M MX (MZ)
необходимо установить модулятор и датчик температуры или давления, которые выбираются в
зависимости от назначения теплогенератора.
Модулятор
Горелка
Тип
Артикул
RLS 68-120/M MX
RWF 40
3010412
RLS 160-190- 250/M MX MZ
RWF 40
3010217
Датчик
Тип Диапазон
Артикул
Температурный РТ100 -100 +500°С
3010110
Давления 4-20мА 0-2,5 бар
3010213
Давления 4-20мА 0-16 бар
3010214
Давления 4-20мА 0-25 бар
3090873
Блок непрерывной вентиляции
В некоторых технологических процессах возникает необходимость осуществлять подачу воздуха в
камеру сгорания теплогенератора непрерывно. Для этого горелку необходимо оснастить блоком непрерывной
вентиляции, который обеспечит работу вентилятора, когда горелка находится в режиме ожидания.
Блок непрерывной вентиляции
Горелка Артикул
RLS/M MX(MZ) 3010094
Потенциометр для определения положения сервопривода
Трехполюсный потенциометр с диапазоном от 0 до1000 Ом (0-100%) устанавливается внутри
серводвигателя и служит для определения его положения и передачи в виде сигнала на пульт управления
.
Потенциометр
Горелка Артикул
RLS 68-120-160/M MX 3010021
RLS 190-250/M MZ 3010416
Аналоговый преобразователь управляющего сигнала
Горелка Артикул
RLS 190-250/M MZ 3010415
Ограничительная вставка
При необходимости использования горелки с длиной головки меньше стандартной
используются ограничительные вставки.
Удлинитель головки
Горелка
Длина стандартной
головки (мм)
Длина длинной
головки (мм)
Артикул
RLS 68-120/M MX
260 395
3010360
RLS 160/M MX
373 503
3010441
RLS 190/M MZ
412 542
3010440
RLS 250/M MZ
412 542
20029376
Ограничительная вставка
Горелка
Толщина вставки (мм)
Артикул
RLS/M MX(MZ)
102
3000722
