Riello PRESS 300 P/N t.l. [10/19] А серводвигатель

ОРГАНЫ УПРАВЛЕНИЯ ГОРЕЛКОЙ

А – Серводвигатель

В – Насос

С – Дистанционный аварийный выключатель двигателя

D - Таймер

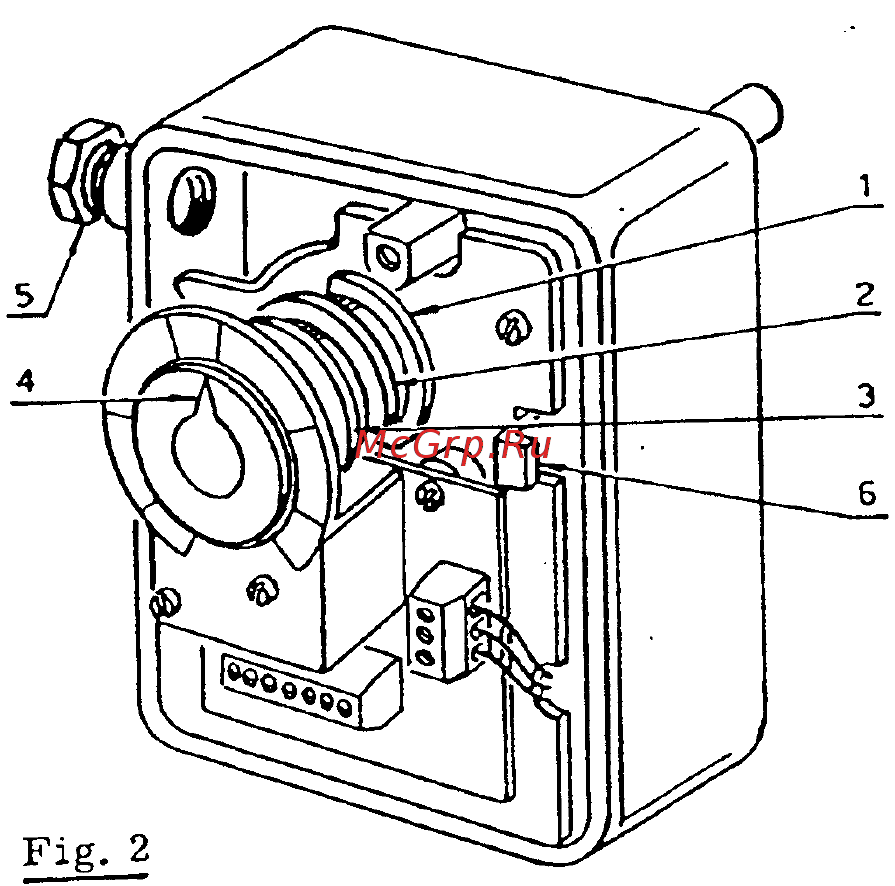

А - СЕРВОДВИГАТЕЛЬ

Рисунок 2

1) 1-й эксцентрик (синий)

2) 2-й эксцентрик (красный)

3) 3-й эксцентрик (черный)

4) стрелка, указывающая положение

5) отверстие для проводов

6) перезапуск моторчика

Серводвигатель одновременно регулирует расход и давление воздуха, а также расход топлива.

В нем есть 3 регулируемых эксцентрика, которые приводят в действие три переключателя.

1-й эксцентрик: ограничивает ход серводвигателя в положении 0°.

Когда горелка погашена, воздушная заслонка полностью закрыта.

2-й эксцентрик: ограничивает ход серводвигателя в положении 130°.

3-й эксцентрик: регулирует минимальную производительность при модуляционном режиме

работы. На заводе устанавливается в положении 20°.

В - НАСОС

На заводе выставляется значение 25 бар.

Заливка насос производится через пробку (5) рисунок 1 штуцера вакуумметра.
