РЕГУЛЯТОР ДАВЛЕНИЯ

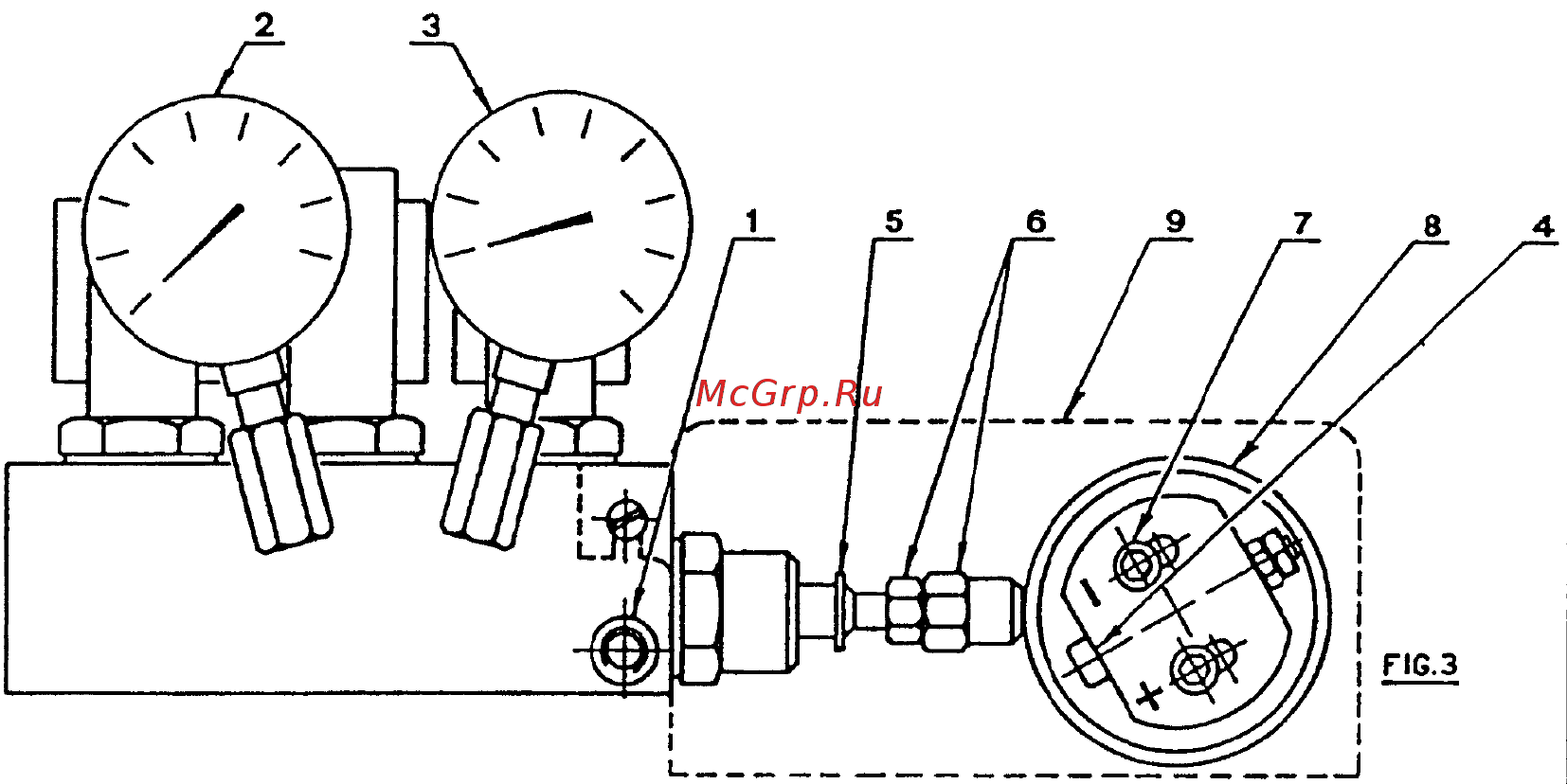

Рис. 3

1) штуцер реле давления

2) манометр давления в прямом трубопроводе

3) манометр давления в обратном трубопроводе

4) винт регулировки эксцентрика

5) стопорное кольцо поршня

6) гайка и контргайка для регулировки хода поршня

7) винты крепления эксцентрика

8) эксцентрик с изменяемым профилем

9) кожух

для регулировки эксцентрика (8):

снимите кожух (9), ослабьте винты (7), крутите винт (4) до тех пор пока вы не получите требуемую

кривизну эксцентрика.

При повороте винта (4) вправо (знак +), эксцентриситет будет увеличиваться, и при этом будет

увеличиваться разница между максимальной и минимальной производительностью форсунки.

При повороте винта (4) влево (знак -), эксцентриситет будет уменьшаться, и при этом будет

уменьшаться разница между максимальной и минимальной производительностью форсунки.

ЗАМЕЧАНИЯ

- При правильной настройке эксцентрик (8) должен двигаться во всем диапазоне хода

серводвигателя от 20° до 130°, то есть каждому изменению положения серводвигателя

должно соответствовать изменение давления.

- Никогда не бейте по поршню регулятора давления: стопорное кольцо (5) ограничивает его

ход.

- После настройки вручную проверьте, что при перемещении от 20° до 130° ничего не

заедает, и что максимальное и минимальное давление соответствуют значениям,

выбранным в диаграмме на странице 11.

- Если вы хотите проверить расход на форсунке, с помощью вспомогательного сосуда

сделайте контрольные взвешивания и определите разницу.

- Если при максимальном расходе форсунки (максимальное давление в обратном

трубопроводе) вы заметите, что давление на манометр (3) колеблется, слегка уменьшите

давление, пока колебания не прекратятся.
