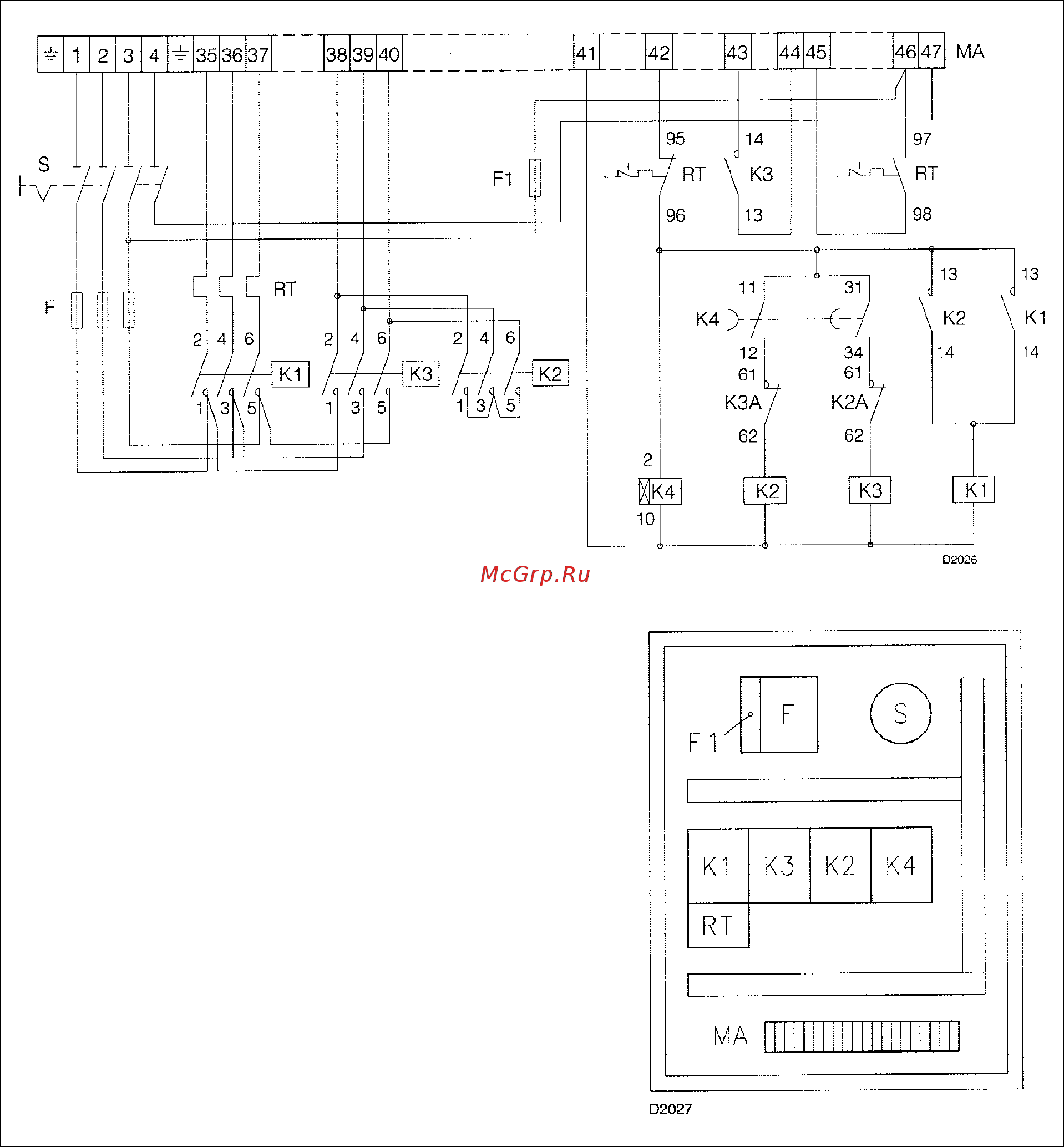

СТАРТЕР ЗВЕЗДА – ТРЕУГОЛЬНИК
ЭЛЕКТРИЧЕСКАЯ СХЕМА
F: фильтр против радиопомех
F1: плавкий предохранитель в цепи управления
К1: основной контактор
К2: разъем для подключения на звезду
К3: разъем для подключения на треугольник
К4: таймер (установить на 10 секунд)
К2А: дополнительный контакт для К2
К3А: дополнительный контакт для К3
МА: клеммник
RT: реле тепловой защиты (установить на 9А для питания
400 Вольт, либо на 18 А для питания 230 Вольт)
S: сигнальное устройство с блокировкой дверцы
6
