Riello PRESS 300 P/N t.l. [5/19] Электрическое подключение

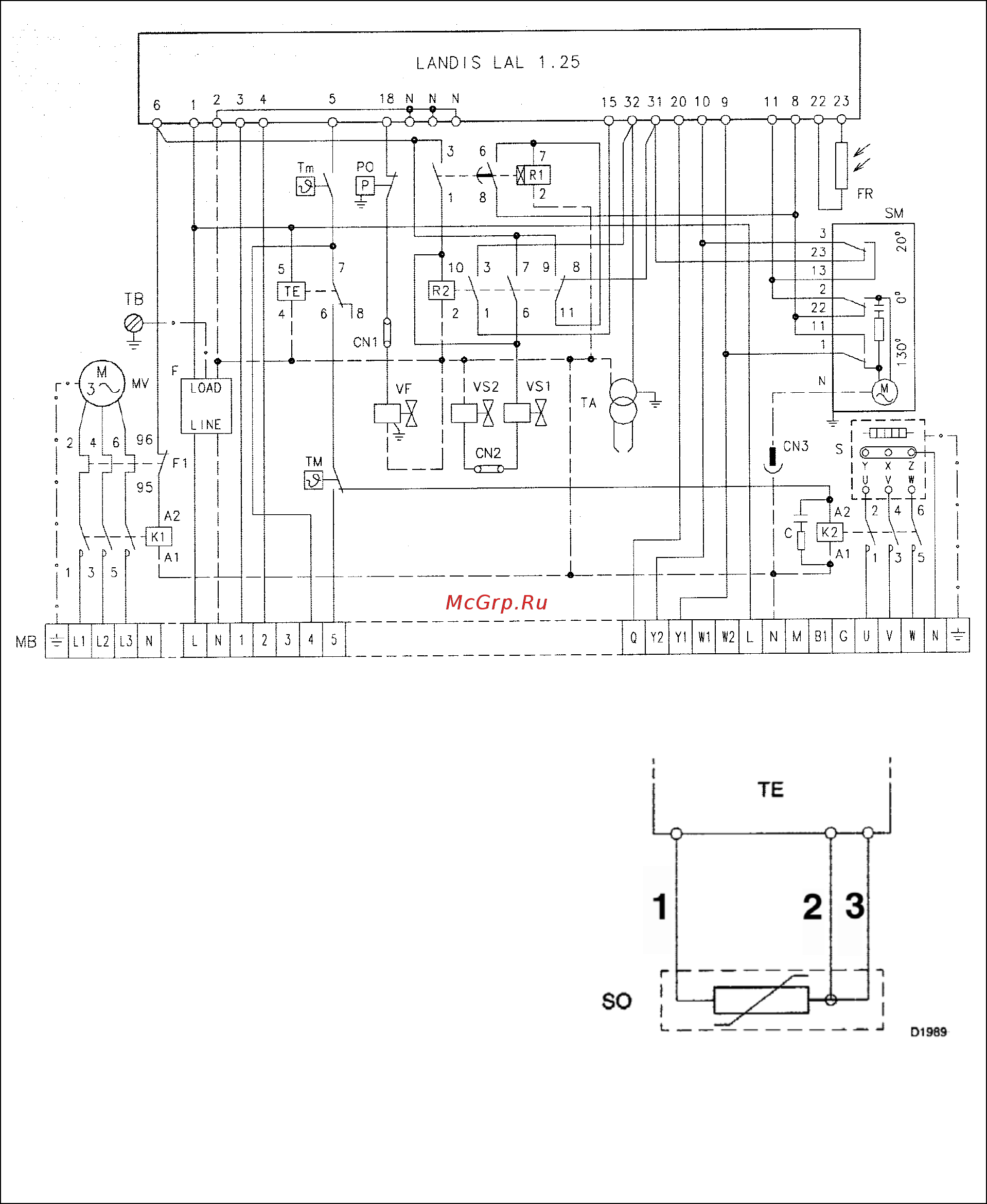

ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

(выполняемое на заводе)

ВАРИАНТ С ПРЯМЫМ ПУСКОМ

MB: клеммник горелки

MV: двигатель

К1: контактор двигателя

F: фильтр против радиопомех

F1: реле тепловой защиты

К2: контактор ТЭНов

R1: реле с таймером

R2: реле

ТЕ: электронный термостат

ТМ: термостат максимальной температуры

Tm: термостат минимальной температуры

РО: реле давления масла

ТА: трансформатор розжига

SM: серводвигатель

S: бак предварительного нагревателя

SO: датчик температуры РТ100

FR: фотосопротивление

VF: рабочий клапан

CN … : коннекторы

С: подавитель помех

VS1: предохранительный клапан

VS2: предохранительный клапан

Подключение датчика к регулятору

температуры

1 – коричневый

2 – черный

3 - синий
