Riello PRESS 300 P/N t.l. [12/19] В настройка регулятора давления

В – НАСТРОЙКА РЕГУЛЯТОРА ДАВЛЕНИЯ

При изменении давления в обратном трубопроводе (манометр 3 на рисунке 3), изменяется расход

топлива, которое выходит из форсунки.

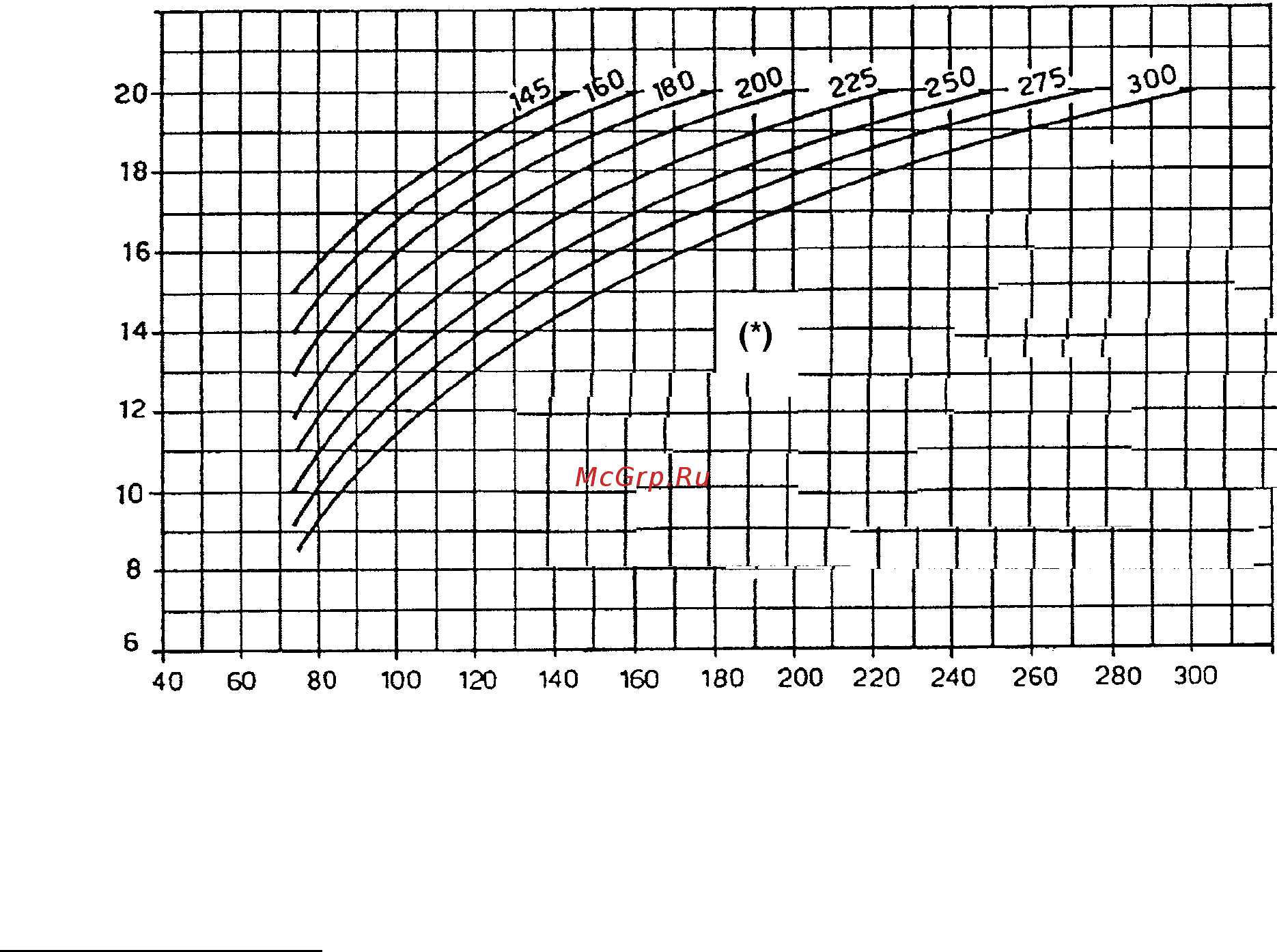

Соотношение между: типом и производительностью горелки – давлением в обратном

трубопроводе

Давлением в обратном трубопроводе, бар

Расход, кг/час

(*) диаграмма составлена для форсунок производства фирмы Fluidics, типа W2 - 50° для давления

в прямом трубопроводе 25 бар.

- рекомендуемые углы распыла 50°.

- Для узких камер сгорания используйте форсунки на 35°.

Рекомендуемые горелки:

Fluidics типа W2

Bergonzo типа B

Для того, чтобы настроить диапазон производительности (расхода топлива), в котором будет

работать форсунка, необходимо соответствующим образом отрегулировать максимальное и

минимальное давление топлива в обратном трубопроводе, идущем от форсунки, в соответствии с

приведенной диаграммой.

- После того как вы сняли форсунку, снимите с серводвигателя (12) защитную крышку

(рисунок 1), и разожгите горелку.

- После розжига сразу отключите электропитание серводвигателя, отсоединив разъем,

который находится в электрическом щитке управления (19) (рисунок 1).

Таким образом, горелка начнет работать при минимальной производительности.

- Отсоедините эксцентрик (1) (рисунок 5) от моторчика серводвигателя, нажав на кнопку (6)

(рисунок 2).

- Вручную медленно поверните эксцентрик с изменяемым профилем (1) (рисунок 5), который

жестко соединен с эксцентриком (8) (рисунок 3) и по манометру (3) (рисунок 3) смотрите,

как изменяется давление. Давление и производительность форсунки минимальны, когда

серводвигатель находится в положение 20°.

Давление и производительность форсунки максимальны, когда серводвигатель находится

в положение 130°.

Изменить давление в обратном трубопроводе можно с помощью эксцентрика (8) (рисунок

3) и гайки с контргайкой (6) (рисунок 3).
