Riello PRESS 300 P/N t.l. [8/19] Электрическое подключение

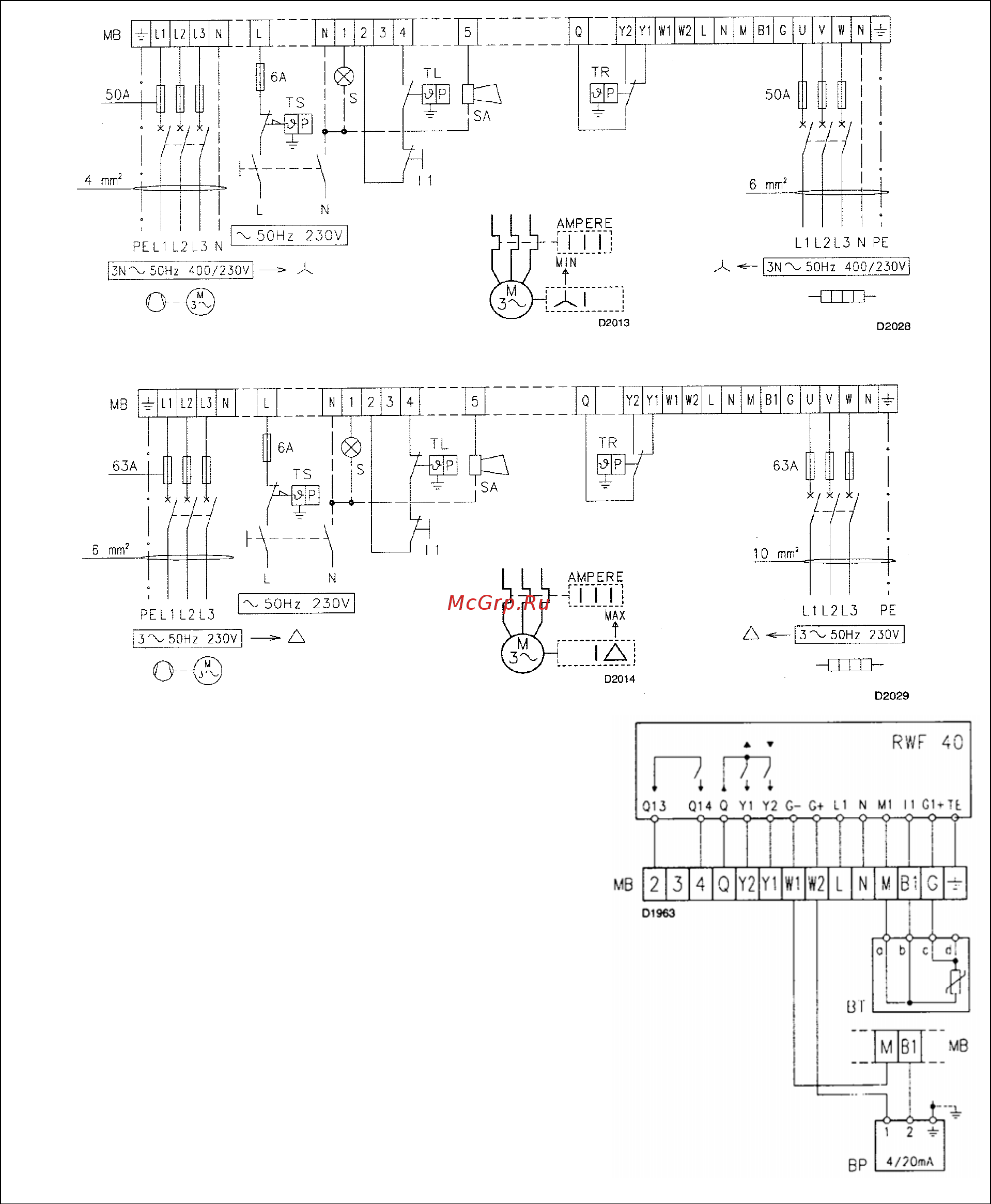

ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

(выполняемое монтажной организацией)

ВАРИАНТ С ПРЯМЫМ ПУСКОМ

ЗАМЕЧАНИЯ

- затемните фотоэлемент и проверьте, произойдет

ли аварийная остановка, предварительно снимите

крышку.

Внимание: высокое напряжение

- данная модель выпускается на заводе,

рассчитанная на питание 400 Вольт.

Если питание 230 Вольт, измените подключение

двигателя и емкости (вместо звезды –

треугольник) и измените настройку реле тепловой

защиты.

- дистанционные выключатели TR и TL не нужны,

если подключен регулятор RWF 40 для

модуляционного режима работы (плавная

регулировка).

ОБОЗНАЧЕНИЯ

BP датчик давления

BT датчик температуры

I1 ручное включение-отключение (не обязательно)

MB клеммник горелки

S дистанционная сигнализация об аварийной остановке

SA аварийный сигнал высокой температуры топлива

TL дистанционный выключатель при достижении предельных значений

TR дистанционный регулятор для двухступенчатого режима работы

TS дистанционный аварийный выключатель

a-d красный
