Мощность 683 – 3420 кВт - 60 – 300 кг/час
Режим работы 2 ступени / модуляционный режим работы (с
модулятором)
Топливо
Мазут, максимальная вязкость при 50°С: 50 мм
2
/с (7°Е),
с дополнительным оборудованием до 500 мм
2
/с (65°Е)
230 Вольт +/- 10% ~ 50 без нейтрали Электрическое питание
400 Вольт +/- 10% ~ 50 с нейтралью
Двигатель 30 А / 230 Вольт - 17,5А / 400 Вольт
Трансформатор розжига Первичная: 2,35А – Вторичная: 2 х 6 кВ – 35 мА
Мощность нагревателей 19,6 кВт
Потребляемая электрическая мощность 30 кВт
Насос 690 кг/час при 25 бар
Степень защиты IP 40 согласно стандарта EN 60529

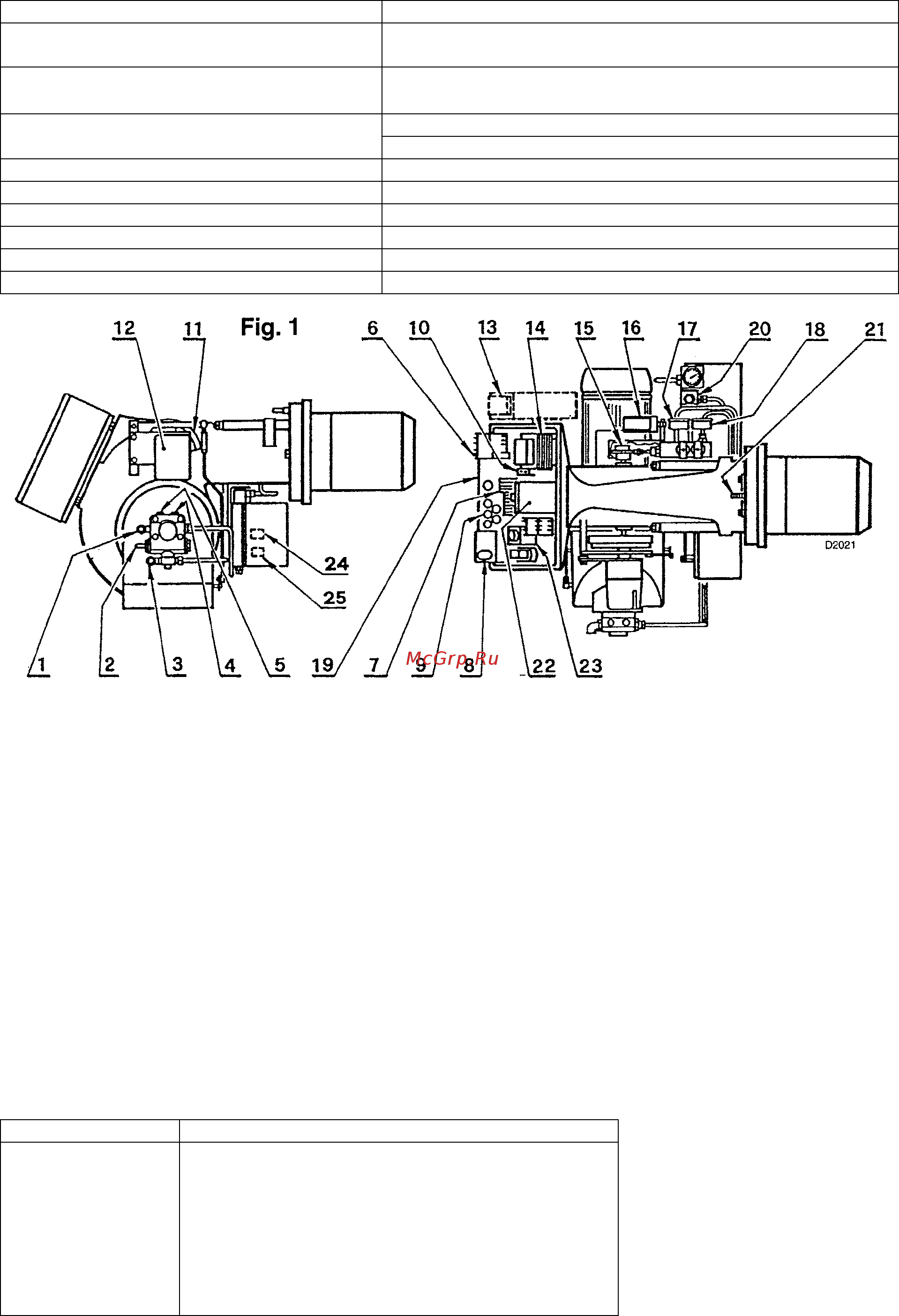

рисунок 1
1 – патрубок всасывания
2 – регулятор давления на насосе
3 – патрубок обратного трубопровода
4 – штуцер манометра (¼’)
5 – штуцер вакуометра (¼’)
6 – кнопка перезапуска дистанционного аварийного
выключателя двигателя
7 – клеммник
8 – кнопка перезапуска автомата горения после
аварийной остановки с сигнализацией об аварийной
остановке
9 – отверстие для проводов
10 – регулировочный термостат
11 – эксцентрик регулировки подачи воздуха
12 – серводвигатель
13 – модулятор (только в моделях с
модуляционным режимом работы)
14 – трансформатор розжига
15 – эксцентрик регулировки давления в
обратном трубопроводе
16 – реле давления
17 – манометр давления в обратном
трубопроводе
18 – манометр давления в прямом
трубопроводе
19 – щит управления
20 – фильтр
21 – винт регулировки головки горелки
22 – магнит открывания иглы форсунки
23 – таймер
24 – термостат минимальной температуры
25 – термостат максимальной температуры
Количество Комплектность поставки
2
2
4
1
5
2
1
1
Гибкие топливные шланги
Ниппели
Винты
Теплоизоляционная прокладка
Отверстие для проводов
Удлинители (только для длинной головки)
Инструкция по монтажу и эксплуатации
Спецификация запасных частей
1
Содержание
- Press 300 p n 1
- Riello 1
- Горелка на мазуте 1
- Габаритные размеры 3
- Отверстия во фланце котла выступ головки горели 3
- Трубопровод подачи топлива 4
- Электрическое подключение 5
- Электрическое подключение 6
- Стартер звезда треугольник 7
- Электрическое подключение 8
- Электрическое подключение 9
- А серводвигатель 10
- В насос 10
- Органы управления горелкой 10
- D таймер 11
- Настройка горелки 11
- С дистанционный аварийный выключатель двигателя 11
- В настройка регулятора давления 12
- Регулятор давления 13
- С регулировка головки горелки 14
- D регулировка воздушной заслонки 15
- Регулировка температуры распыла 16
- Операции с держателем форсунки 17
- Программа пуска горелки 17
- Принципиальная гидравлическая схема 18
