UKR
15
MS-2080
Керівництво з експлуатації MS
5. ПІДГОТОВКА ТА ПОРЯДОК РОБОТИ
Розташування АС
• Розташовуйте колонки відносно слухача симетрично на відстані не менше одного метра.
Сабвуфер випромінює неспрямований звук, тому його можна розташувати в будь-якому
місці кімнати, де сабвуфер звучатиме якнайкраще.
• Можливе невелике спотворення зображення у надчутливих моніторів і телевізорів, тому
встановлюйте АС якомога далі від цих пристроїв.
Підключення АС
Модель MS-2080 можна підключити практично до будь-яких джерел аудіосигналу: ПК, ноут-
буку тощо (див. схему на мал. 5).
• Перед підключенням переконайтеся, що АС відключена від мережі. А вимикач ON/OFF
знаходиться в положенні OFF. Потім підключіть сателіти до роз’ємів AUDIO OUTPUT m
сабвуфера. Праву колонку за допомогою акустичного кабелю з’єднайте з виходом AUDIO
OUTPUT R сабвуфера, а ліву колонку – з виходом AUDIO OUTPUT L (див. схему на мал. 5).
• Для підключення АС до ПК, мобільного пристрою використовуйте сигнальний кабель 2RCA
до mini-
jack (з комплекту). Для цього підключіть спочатку RCA-джеки сигнального кабелю до
роз’ємів L і R аудіовходу PC AUDIO INPUT
l
, а далі підключіть mini-jack (
Ø
3,5 мм) сигнального
кабелю до порту LINE OUT звукової карти ПК або аудіовиходу
мобільного пристрою
, як по-
казано на мал.5.
• Підключіть сабвуфер до мережі за допомогою шнура живлення
j
.
• Увімкніть АС кнопкою ST-BY
b
на передній панел або кнопкою
q
на ПДУ.
• Оберіть бажане джерело сигналу короткочасним натисненням кнопк
b
на панелі управ-
ління або натисненням відповідних кнопок
b, e, s, t
на ПДУ.
• Оберіть бажаний рівень гучності системи за допомогою кнопок VOL-, VOL+
e, f
на панелі
управління або скористайтеся кнопками VOL+/-
d, m
на ПДУ.
• Оберіть бажаний рівень тембру ВЧ системи за допомогою кнопок TRE+/-j на ПДУ. Рівень
тембру системи можна встановити також за допомогою кнопок e, f на панелі управління,
заздалегідь вибравши цю опцію кнопкою MENU c.

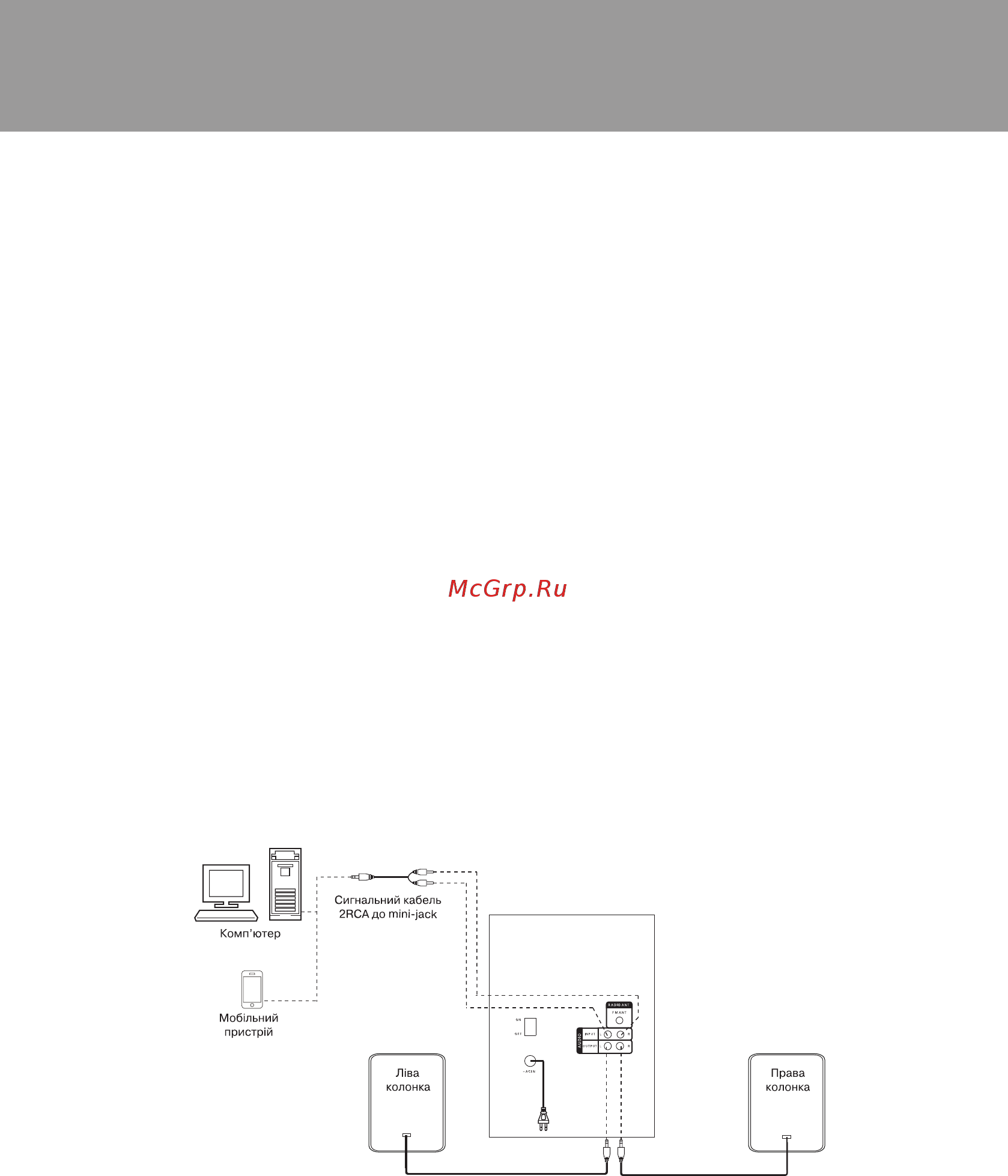

Мал. 5. Схема підключення
