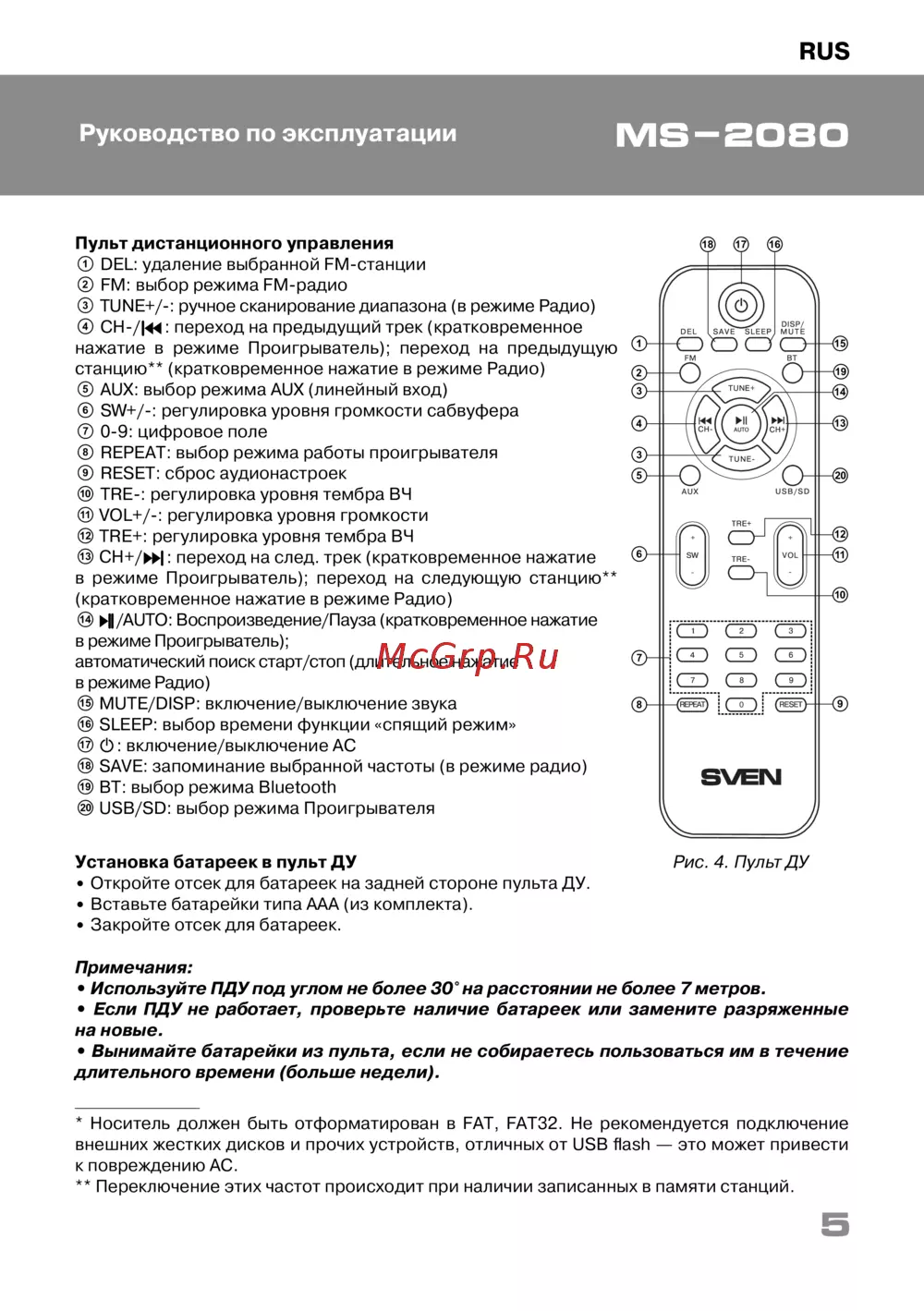

RUS
5
MS-2080
Руководство по эксплуатации
Пульт дистанционного управления
a DEL: удаление выбранной FM-станции
b FM: выбор режима FM-радио
c TUNE+/-: ручное сканирование диапазона (в режиме Радио)
d CH-/ : переход на предыдущий трек (кратковременное
нажатие в режиме Проигрыватель); переход на предыдущую
станцию** (кратковременное нажатие в режиме Радио)
e AUX: выбор режима AUX (линейный вход)
f SW+/-: регулировка уровня громкости сабвуфера
g 0-9: цифровое поле
h REPEAT: выбор режима работы проигрывателя
i RESET: сброс аудионастроек
j TRE-: регулировка уровня тембра ВЧ
k VOL+/-: регулировка уровня громкости
l TRE+: регулировка уровня тембра ВЧ
m CH+/
: переход на след. трек (кратковременное нажатие
в режиме Проигрыватель); переход на следующую станцию**
(кратковременное нажатие в режиме Радио)
n
/AUTO: Воспроизведение/Пауза (кратковременное нажатие
в режиме Проигрыватель);
автоматический поиск старт/стоп (длительное нажатие
в режиме Радио)
o MUTE/DISP: включение/выключение звука
p SLEEP: выбор времени функции «спящий режим»
q
: включение/выключение АС
r SAVE: запоминание выбранной частоты (в режиме радио)
s BT: выбор режима Bluetooth
t USB/SD: выбор режима Проигрывателя
Установка батареек в пульт ДУ
• Откройте отсек для батареек на задней стороне пульта ДУ.
• Вставьте батарейки типа ААА (из комплекта).
• Закройте отсек для батареек.

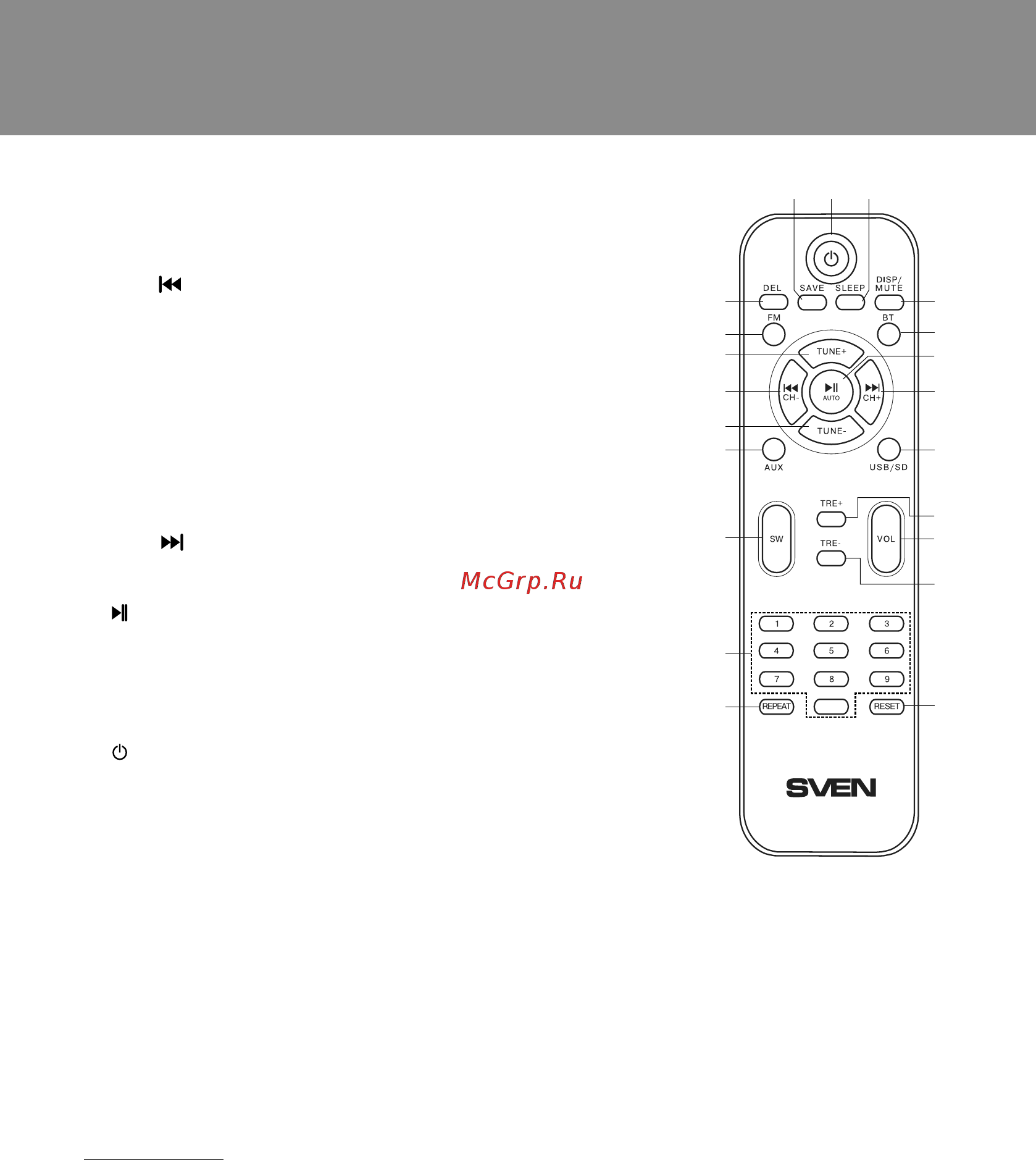

Рис. 4. Пульт ДУ
* Носитель должен быть отформатирован в FAT, FAT32. Не рекомендуется подключение
внешних жестких дисков и прочих устройств, отличных от USB flash — это может привести
к повреждению АС.
** Переключение этих частот происходит при наличии записанных в памяти станций.
Примечания:
• Используйте ПДУ под углом не более 30° на расстоянии не более 7 метров.
• Если ПДУ не работает, проверьте наличие батареек или замените разряженные
на новые.
• Вынимайте батарейки из пульта, если не собираетесь пользоваться им в течение
длительного времени (больше недели).
b
c
c
d
e
g
a
f
h
n
l
k
j
o
m
i
+
-
+
-
0
q pr
s
t
